专利号: 2016102747916
申请人: 百度在线网络技术(北京)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

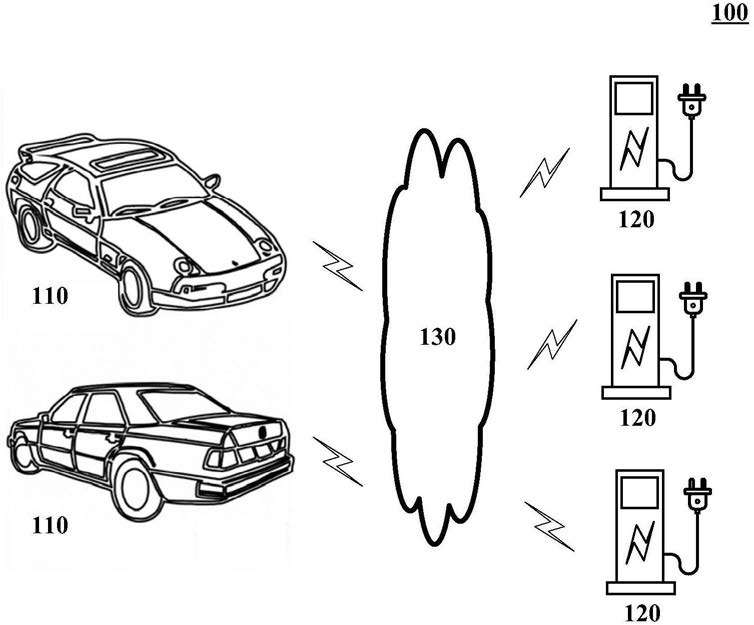

1.一种无人驾驶的用电汽车,其特征在于,所述汽车包括:

电池管理组件,用于监测电池的电量,监测从目标充电桩充电的电量和/或充电时间;

汽车智能大脑,用于响应于所述电池的电量低于预定阈值,搜索充电桩信息,得到充电桩信息列表,其中,所述充电桩信息至少包括充电桩的位置信息,基于所述充电桩的位置信息,从所述充电桩信息列表中确定所述目标充电桩信息,向汽车行驶组件发送驾驶指令以控制无人驾驶的用电汽车行驶至所述目标充电桩,向通信组件发送充电请求,所述充电请求包括用于认证资格的凭据和预设充电额度,响应于所述充电的电量和/或充电时间指示充电的额度达到预设充电额度,向通信组件发送停止充电请求;

所述汽车行驶组件,用于接收所述驾驶指令并根据所述驾驶指令控制无人驾驶的用电汽车行驶至所述目标充电桩;

所述通信组件,用于向所述目标充电桩发送所述充电请求,以及向所述目标充电桩发送所述停止充电请求。

2.根据权利要求1所述的汽车,其特征在于,所述汽车智能大脑搜索的充电桩信息还包括:充电桩的空闲时间列表;以及所述汽车智能大脑进一步用于:基于无人驾驶的用电汽车的预计到达时间和预设的充电时间计算预计充电时间,计算所述预计充电时间与所述搜索到的充电桩的空闲时间列表的匹配度,基于所述匹配度,执行以下确定步骤:向具有最高匹配度的充电桩发送在预计充电时间充电的请求,响应于在预定时间内接收到同意所述请求的响应,将所述具有最高匹配度的充电桩信息确定为目标充电桩信息,响应于未在预定时间内接受到同意所述请求的响应,基于除所述最高匹配度之外的匹配度,执行所述确定步骤。

3.根据权利要求2所述的汽车,其特征在于,所述汽车智能大脑进一步用于:基于所述无人驾驶的用电汽车的当前位置信息、行驶速度、实时路况信息、预设的路线选定规则和搜索到的充电桩的位置信息,确定所述预计到达时间。

4.根据权利要求3所述的汽车,其特征在于,所述汽车智能大脑发送的所述充电请求还包括:充电接口的坐标;以及所述汽车还包括以下任意一项:

设于所述充电接口处的坐标信号发射器,用于向所述通信组件发送所述充电接口的坐标;以及所述通信组件进一步用于:将所述充电接口的坐标向所述目标充电桩发送;

测距仪,用于检测与所述目标充电桩的位置标定物的距离,向所述汽车智能大脑发送所述距离;所述汽车智能大脑进一步用于:根据所述距离确定所述汽车的车体坐标,根据所述车体坐标和充电接口相对于车体的预设坐标,计算所述充电接口的坐标,向通信组件发送所述充电接口的坐标;以及所述通信组件进一步用于:将所述充电接口的坐标向所述目标充电桩发送。

5.根据权利要求4所述的汽车,其特征在于,所述汽车还包括:盖板开闭组件,用于响应于打开指令打开充电接口的盖板,响应于关闭指令关闭所述盖板;

所述汽车智能大脑进一步用于:响应于接收到同意所述充电请求的响应,向所述盖板开闭组件发送所述打开指令,响应于检测到充电枪已拔出,向所述盖板开闭组件发送所述关闭指令。

6.根据权利要求1-5任意一项所述的汽车,其特征在于,所述汽车智能大脑进一步用于从网络数据库搜索充电桩信息;和/或所述汽车还包括:图像采集组件,用于采集图像;以及所述汽车智能大脑进一步用于:根据预先训练的充电桩识别模型识别采集的图像以得到充电桩信息。

7.一种充电桩,其特征在于,所述充电桩包括:

通信组件,用于接收无人驾驶的用电汽车发送的充电请求,所述充电请求包括用于认证资格的凭据和预设充电额度;

充电管理组件,用于对所述用于认证资格的凭据进行验证,响应于验证通过,向所述无人驾驶的用电汽车的电池充电,以及响应于向所述无人驾驶的用电汽车的电池充电达到预设充电额度或接收到所述无人驾驶的用电汽车发送的停止充电请求,停止向所述无人驾驶的用电汽车的电池充电。

8.根据权利要求7所述的充电桩,其特征在于,所述通信组件进一步用于:接收所述无人驾驶的用电汽车发送的在预计充电时间充电的请求;

所述充电管理组件进一步用于:根据所述在预计充电时间充电的请求,检测所述预计充电时间是否包括于充电桩的空闲时间列表中;若包括,则返回同意所述在预计充电时间充电的请求,并更新所述充电空闲时间列表。

9.根据权利要求8所述的充电桩,其特征在于,所述通信组件接收的充电请求还包括:所述无人驾驶的用电汽车的充电接口的坐标;以及

所述充电管理组件包括:

充电枪,用于响应于接收到充电指令,向所述无人驾驶的用电汽车的电池充电,响应于接收到停充指令,停止向所述无人驾驶的用电汽车的电池充电;

动作组件,用于响应于接收到动作指令,移动充电枪至插入所述充电接口,响应于接收到回复指令,拔出所述充电枪并回复所述充电枪至预定位置;

以及控制器,用于响应于验证通过,向所述动作组件发送所述动作指令,向所述充电枪发送所述充电指令,响应于向所述无人驾驶的用电汽车的电池充电达到预设充电额度或接收到所述无人驾驶的用电汽车发送的停止充电请求,向所述充电枪发送所述停充指令,向所述动作组件发送所述回复指令。

10.根据权利要求9所述的充电桩,其特征在于,所述控制器进一步用于:响应于验证通过,向所述通信组件发送同意所述充电请求的响应,响应于监测到所述充电接口的盖板打开,向所述充电枪发送所述充电指令;

所述通信组件进一步用于:向所述无人驾驶的用电汽车发送同意所述充电请求的响应。

11.一种用于无人驾驶的用电汽车的充电方法,其特征在于,所述方法包括:响应于电池的电量低于预定阈值,搜索充电桩信息,得到充电桩信息列表,其中,所述充电桩信息至少包括充电桩的位置信息;

基于所述充电桩的位置信息,从所述充电桩信息列表中确定目标充电桩信息;

根据目标充电桩的位置信息,控制无人驾驶的用电汽车行驶至所述目标充电桩;

向所述目标充电桩发送充电请求,所述充电请求包括用于认证资格的凭据和预设充电额度;

响应于从所述目标充电桩充电的额度达到预设充电额度,向所述目标充电桩发送停止充电请求。

12.根据权利要求11所述的方法,其特征在于,所述充电桩信息还包括:充电桩的空闲时间列表;

所述基于所述充电桩的位置信息,从所述充电桩信息列表中确定目标充电桩信息包括:基于无人驾驶的用电汽车的预计到达时间和预定的充电时间计算预计充电时间,计算所述预计充电时间与所述搜索到的充电桩的空闲时间列表的匹配度,基于所述匹配度,执行以下确定步骤:向具有最高匹配度的充电桩发送在预计充电时间充电的请求,响应于在预定时间内接收到同意所述请求的响应,将所述具有最高匹配度的充电桩信息确定为目标充电桩信息,响应于未在预定时间内接受到同意所述请求的响应,基于除所述最高匹配度之外的匹配度,执行所述确定步骤。

13.根据权利要求12所述的方法,其特征在于,所述方法还包括:基于所述无人驾驶的用电汽车的当前位置信息、行驶速度、实时路况信息、预设的路线选定规则和搜索到的充电桩的位置信息,确定所述预计到达时间。

14.根据权利要求13所述的方法,其特征在于,所述路线选定规则包括以下任意一项:耗时最少规则、路程最近规则、躲避拥堵规则、避免收费规则、避免高速规则和高速优先规则。

15.根据权利要求14所述的方法,其特征在于,所述充电请求还包括:充电接口的坐标;

以及

所述向所述目标充电桩发送充电请求包括以下任意一项:

由设于所述充电接口处的坐标信号发射器向所述目标充电桩发送所述充电接口的坐标;或根据设于所述无人驾驶的用电汽车上的测距仪与所述目标充电桩的位置标定物的距离,确定所述汽车的车体坐标,根据所述车体坐标和充电接口相对于车体的预设坐标,计算所述充电接口的坐标,向所述目标充电桩发送所述充电接口的坐标。

16.根据权利要求15所述的方法,其特征在于,所述方法还包括:响应于接收到同意所述充电请求的响应,控制充电接口的盖板打开;

接收所述目标充电桩的充电枪插入所述充电接口向所述电池充电;

响应于检测到所述充电枪已拔出,控制所述盖板关闭。

17.根据权利要求11-15任意一项所述的方法,其特征在于,所述搜索充电桩信息包括:从网络数据库搜索充电桩信息;和/或

根据预先训练的充电桩识别模型识别采集的图像以得到充电桩信息。

18.一种用于充电桩的充电方法,其特征在于,所述方法包括:接收无人驾驶的用电汽车发送的充电请求,所述充电请求包括用于认证资格的凭据和预设充电额度;

对所述用于认证资格的凭据进行验证;

响应于验证通过,向所述无人驾驶的用电汽车的电池充电;

响应于向所述无人驾驶的用电汽车的电池充电达到预设充电额度或接收到所述无人驾驶的用电汽车发送的停止充电请求,停止向所述无人驾驶的用电汽车的电池充电。

19.根据权利要求18所述的方法,其特征在于,所述方法还包括:根据所述无人驾驶的用电汽车发送的在预计充电时间充电的请求,检测所述预计充电时间是否包括于充电桩的空闲时间列表中;

若包括,则返回同意所述在预计充电时间充电的请求,并更新所述充电空闲时间列表。

20.根据权利要求19所述的方法,其特征在于,所述充电请求还包括:所述无人驾驶的用电汽车的充电接口的坐标;

所述响应于验证通过,向所述无人驾驶的用电汽车的电池充电包括:响应于验证通过,控制所述充电桩的充电枪运动至所述充电接口的坐标并插入所述充电接口,向所述无人驾驶的用电汽车的电池充电;

所述停止向所述无人驾驶的用电汽车的电池充电包括:停止向所述无人驾驶的用电汽车的电池充电,控制所述充电枪拔出并控制所述充电枪回复至预定位置。

21.根据权利要求20所述的方法,其特征在于,所述响应于验证通过,向所述无人驾驶的用电汽车的电池充电包括:响应于验证通过,向所述无人驾驶的用电汽车发送同意所述充电请求的响应;

响应于监测到所述充电接口的盖板打开,向所述无人驾驶的用电汽车的电池充电。
