专利号: 201610277837X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种汽车侧翻测试系统,其特征是:包括在测试车上安装的侧翻测试系统,所述测试系统包括车载观测系统、车载侧翻分析系统和车载显示系统,所述车载观测系统连接至车载侧翻分析系统,所述车载侧翻分析系统连接至车载显示系统,所述车载观测系统包括簧上测试单元和簧下测试单元;

其中,

簧上测试单元内有激光陀螺仪一、倾角传感器一、方向盘转角传感器,用来测量簧上质量模块角度、角速度参数和方向盘转角角度;

簧下测试单元内有激光陀螺仪二、倾角传感器二、车速传感器,用来测量簧下质量模块角度、角速度、车速参数。

2.根据权利要求1所述的汽车侧翻测试系统,其特征是,还设有一中央处理器,中央处理器连通簧上测试单元和簧下测试单元,用来处理簧上测试单元和簧下测试单元输入的信号,获得侧翻状态参数,然后将侧翻状态信号发送给车载显示系统进行显示。

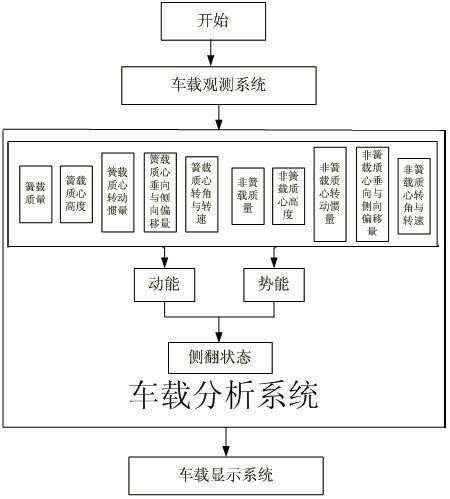

3.一种根据权利要求1所述的汽车侧翻测试系统的预警方法,其特征是,方法如下:(1)获取:通过车载观测系统获取汽车侧翻过程的观测参数;

(2)建模:通过试验车运行状态,收集观测参数和试验汽车自身的出厂参数,根据侧向动能 和势能 构建试验车的侧翻模型;

(3)预警:将车载侧翻分析系统分析的侧翻状态,侧翻状态通过车载显示系统显示出来。

4.根据权利要求3所述的汽车侧翻测试系统的预警方法,其特征是,所述步骤(1)中汽车侧翻过程分为:侧滑、侧倾、侧翻三个阶段。

5.根据权利要求3所述的汽车侧翻测试系统的预警方法,其特征是,所述步骤(1)中观测参数包括:簧载质量、簧载质心高度、簧载质心转惯量、簧载质心转角与转速、非簧载质量、非簧载质心高度、非簧载质心转动惯量、非簧载质心垂向与侧向偏移量、非簧载质心转角与转速。
