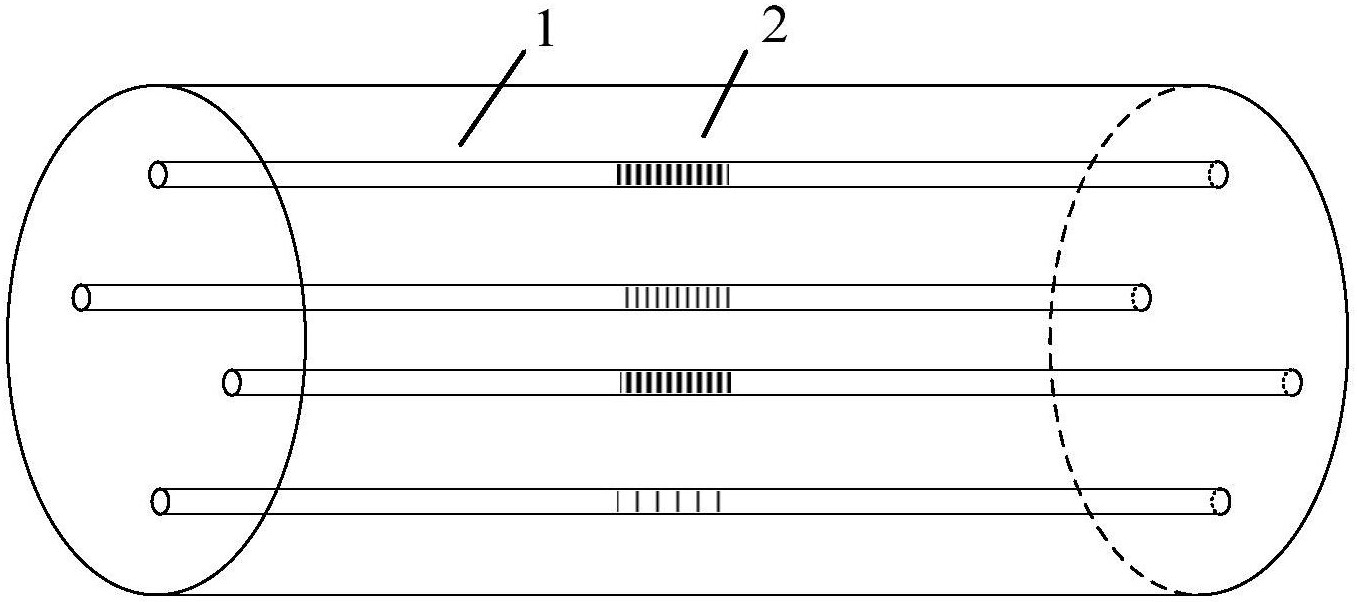

1.一种用于制备各芯异栅的多芯光纤，其特征在于：它包括2或4个纤芯、包层、外包层和包层之间的空气空隙或空气空层；纤芯纤芯外设有独立或共用的包层，包层间配置有空气孔隙或空气孔层，所述纤芯、包层以及外包层的材质均为石英玻璃，纤芯掺杂二氧化锗，纤芯均布，相邻芯间距24-32μm，纤芯相对于包层折射率差为0.4-1.5％，纤芯直径为8.3μm，多芯光纤外径125μm。

2.权利要求1所述的用于制备各芯异栅的多芯光纤，其特征在于：所述纤芯共用包层中，配置有呈十字型分布的空气孔层。

3.权利要求1的用于制备各芯异栅的多芯光纤的光栅的写入方法，其特征在于：它包括如下步骤：(1)取一根多芯光纤，向多芯光纤空气孔隙或空气孔层填充激光吸收液，将多芯光纤一端连接尾纤；

(2)对多芯光纤曝光区域进行去涂覆、清洁处理，将光纤放置到光纤夹具上，调节三维调节架使光纤贴近相位掩模板并与之平行；

(3)使用显微镜观察各纤芯位置，调节电控旋转台使待写纤芯对准曝光激光，并将光纤另一端连入尾纤，连接两段尾纤分别接入宽谱光源和光谱仪；

(4)开启激光器，对多芯光纤进行曝光，并通过光谱仪观察光栅光谱情况，直至完成曝光；

(5)调节电控旋转台180°或90°，使多芯光纤的下一个待写纤芯对准激光，重复上述曝光步骤，逐一写入光栅；

(6)排空空气孔隙填充液，进行封装光栅，完成多芯光纤光栅制作。

4.根据权利要求3所述的用于制备各芯异栅的多芯光纤的光栅的写入方法，其特征在于：它包括如下步骤：(1)取一根多芯光纤，向多芯光纤空气孔隙或空气孔层填充飞秒激光吸收液，将多芯光纤一端连接尾纤；

(2)对多芯光纤曝光区域进行去涂覆、清洁处理，将光纤放置到光纤夹具上，调节三维调节架使光纤位于聚焦系统焦点处；

(3)使用显微镜观察各纤芯位置，调节电控旋转台使待写纤芯对准曝光激光，并将光纤另一端连入尾纤，连接两段尾纤分别接入宽谱光源和光谱仪；

(4)开启飞秒激光器，飞秒激光经过反射镜和集聚系统对多芯光纤进行曝光，完成一个光栅周期的刻蚀，通过电控精密位移平台移动光纤，进行下一个周期的刻蚀，由光谱仪观察光栅光谱情况；

(5)调节电控旋转台180°或90°，使多芯光纤的下一个待写纤芯对准激光，重复上述曝光步骤，逐一写入光栅；

(6)排空空气孔隙填充液，进行封装光栅，完成多芯光纤光栅制作。
