1.一种磺胺喹恶啉钴镍纳米复合材料的制备方法，其特征在于所述制备方法包括以下步骤：将磺胺喹恶啉有机配体溶于乙醇中，配制成磺胺喹恶啉有机配体溶液；

将钴盐溶于水中，搅拌15min，配制成钴盐水溶液；

将镍盐溶于水中，搅拌15min，配制成镍盐水溶液；

将钴盐溶液与镍盐溶液混合，形成金属盐水溶液，将金属盐水溶液逐滴加入所述磺胺喹恶啉有机配体溶液中，在溶液中钴、镍离子金属物质的量之和与有机配体的物质的量比为1:2～1:4，其中在钴、镍离子总量中钴离子所占比例为10％～90％，在室温下搅拌15～

30min后，再微波反应15～30min，超声分散15min，得沉淀产物，将沉淀产物离心分离，并用去离子水和乙醇洗涤所述沉淀物，干燥，即获得所述磺胺喹恶啉钴镍纳米复合材料；

所述镍盐为氯化镍、硝酸镍、硫酸镍中的任意一种；

所述钴盐为氯化钴、硝酸钴、硫酸钴中的任意一种。

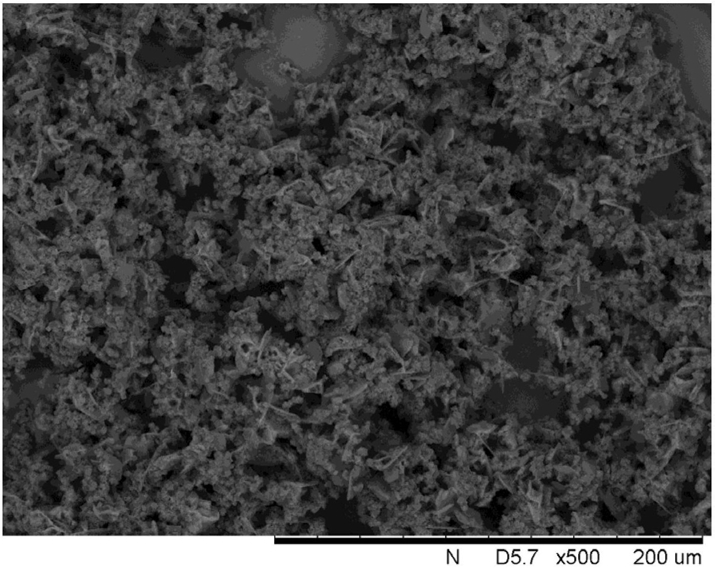

2.一种如权利要求1所述的制备方法制备得到的磺胺喹恶啉钴镍纳米复合材料，其特征在于，所述磺胺喹恶啉钴复合材料作为高效催化剂，用于催化碳-碳键偶联反应。
