专利号: 2016102839871
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

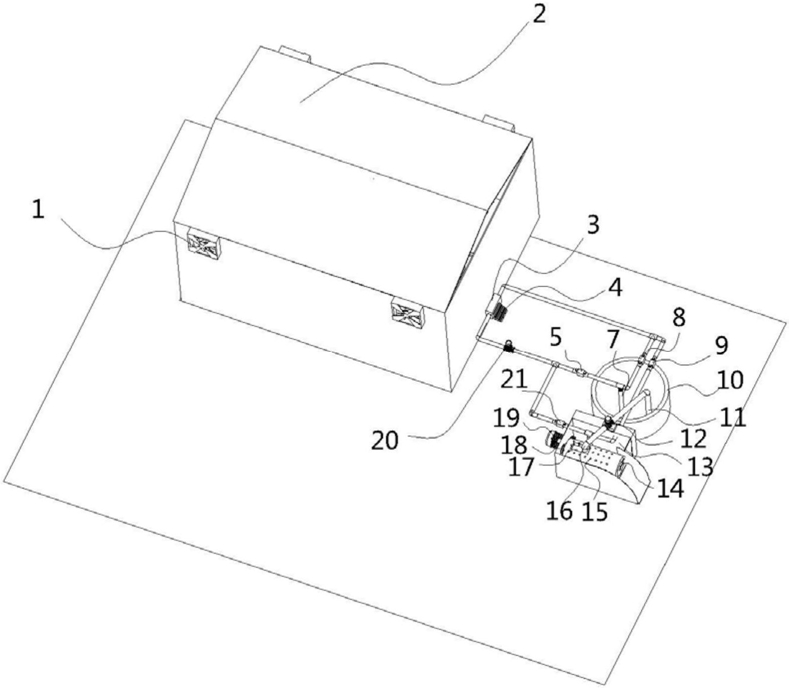

1.建筑物暖通调控系统,包括房屋(2)、水井(10)和水槽(13),其特征在于,所述房屋(2)内安装有集水槽(26),所述集水槽(26)通过连接管连接有暖气片(27),所述房屋(2)内顶部设有隔板(22),雾化装置(24)布设在隔板(22)上方,所述雾化装置(24)与集水槽(26)之间连接有输水管路;

所述水井(10)内设有可伸缩水管一(7)和可伸缩水管二(11);所述水槽(13)内安装有通过电机(19)带动旋转的过滤筛(18),所述过滤筛(18)上设有过滤孔(15)和进水口(17),所述进水口(17)与可伸缩水管二(11)之间连接有进水管(16),所述进水管(16)上设有水泵一(12);水槽(13)连接的出水管道进水端设有滤网。

所述房屋(2)外部设有与集水槽(26)联通的冷暖设备(3),所述水槽(13)通过出水管道依次连接单向阀一(21)、冷暖设备(3)、水泵二(20)、电磁阀三(8)、可伸缩水管一(7)形成循环管路一,所述循环管路一上设有单向阀(21)和电磁阀三(8);

所述可伸缩水管一(7)通过管路依次连接单向阀二(5)、水泵二(20)、冷暖设备(3)、电磁阀四(9)进入出水管道形成冲刷回路;

还包括独立供暖系统(50),所述独立供暖系统(50)包括集热架(53),所述集热架(53)上均布安装有抛物镜(56);集热管(55)安装在抛物镜(56)上面,其两端连接有抽液泵一(51A)和抽液泵二(51B),其中:抽液泵一(51A)与暖气片(27)连接,抽液泵二(51B)通过水管五(58)连接到水井(10)内,所述暖气片(27)连接同时设有排水管六与水井(10)内连接;

抽液泵(51A)外部安装有调节闸门(52),抛物镜(56)为弧形,多个抛物镜(56)通过集片(60)安装集成形成圆弧形,并通过螺钉(61)与集光片(60)锁紧连接固定,抛物镜(56)两端按轴心均布设有定位孔(57),用于调节集热管(55)偏移角度。

2.如权利要求1所述的建筑物暖通调控系统,其特征在于,所述过滤筛(18)倾斜设置在水槽(13)上,其内部通过螺旋轴(29)带动有螺旋片(30),杂物排出口(14)设在过滤筛(18)的出料端。

3.如权利要求1所述的建筑物暖通调控系统,其特征在于,所述房屋(2)侧边设有排风扇(1)。

4.如权利要求1所述的建筑物暖通调控系统,其特征在于,所述房屋(2)内安装有温度传感器(25)。

5.如权利要求1所述的建筑物暖通调控系统,其特征在于,所述可伸缩水管一(7)和可伸缩水管二(11)通过多根壳相互连接有的短管拼接而成。

一种建筑物供暖方法,其特征在于,包括以下步骤:

1)通过抽液泵二(51B)将水井(10)内的井水抽出送入集热管(55)内;

2)抛物镜(56)上面的集光片(60)对太阳光进行收集热量并对集热管(55)开始加热;

3)抽液泵二(51B)每隔30-60分钟启动一次,使集热管(55)内的井水被加热30-60分钟,达到供暖温度;

4)液泵一(51A)将加热完成的井水送入建筑物内的暖气片(27)进行散热供暖;

5)暖气片(27)的井水排入水井(10)内进行循环。
