专利号: 201610286678X
申请人: 罗帮亮
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

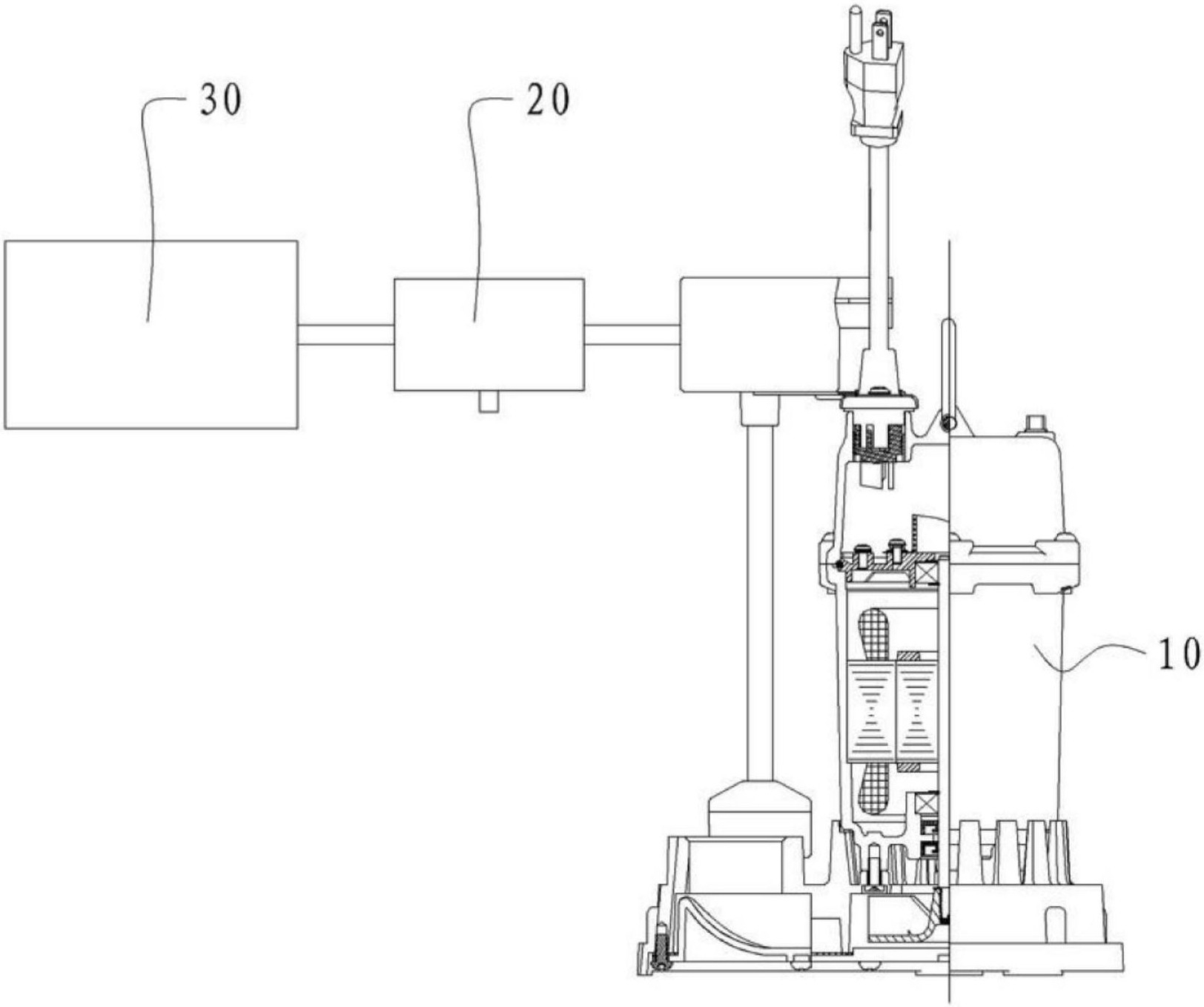

1.一种出水压力可调射流真空泵,包括潜水泵、射流器和真空罐,所述潜水泵包括泵体、设于泵体内的电机和叶轮,所述泵体上设置有进水口和出水口,电机输出轴朝下伸出且与叶轮中心轴固连,所述射流器的射流液体进口端连通所述潜水泵的出水口,所述射流器的进气口端连通真空罐出口,其特征在于:所述潜水泵的出水口处设有垂直于水流出水方向的调节板和平行于水流出水方向且设于出水口中心处的固定轴,所述调节板与进水口之间形成有水流过流通道,所述调节板包括外圈环形板和设于外圈环形板内的内圆板,所述内圆板固定在固定轴上,所述外圈环形板和内圆板之间设有扭簧;固定轴固定在出水口处的壳体上,所述水流过流通道、外圈环形板和内圆板的面积之比为1:1:1。
