专利号: 2016102886139
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

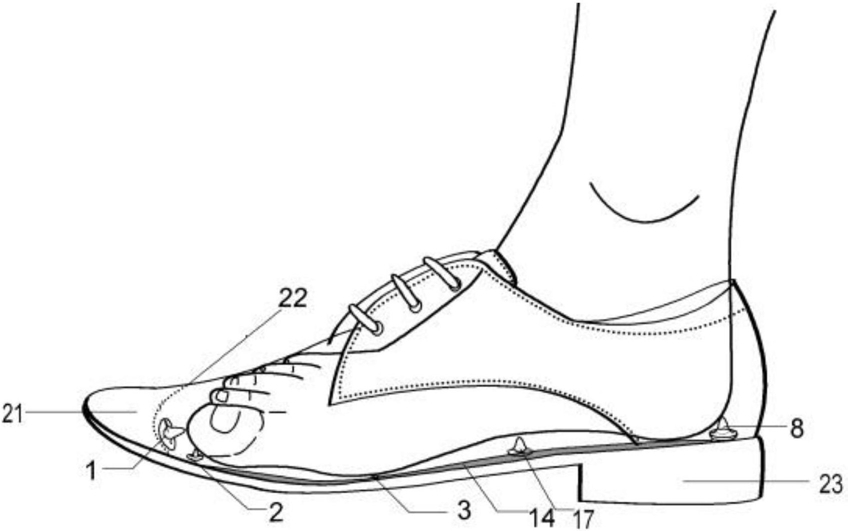

1.感知导盲鞋,包括鞋垫(14)、鞋帮(21)、鞋底(23),鞋帮(21)与鞋底(23)固定在一起,鞋垫(14)设置在鞋底(23)上,鞋帮(21)与鞋内里(22)固定连接,其特征在于,鞋内里(22)对应大拇趾指端处设有乳凸钉一(1),鞋内里(22)对应大拇趾凸点处设有乳凸钉二(2),鞋内里(22)对应第二趾指端处设有乳凸钉八(8),鞋内里(22)对应第三趾指端处设有乳凸钉七(7),鞋内里(22)对应第四趾指端处设有乳凸钉六(6),鞋内里(22)对应小拇趾凸点处设有乳凸钉五(5),鞋内里(22)对应第一跖趾关节凸点处设有乳凸钉三(3),鞋内里(22)对应第五跖趾关节凸点处设有乳凸钉四(4),鞋内里(22)的后弧凸点部位设有乳凸钉十五(15);

所述鞋垫(14)的前掌在第一、第二趾叉点设有乳凸钉九(9),在第三、第四趾叉点设有乳凸钉十(10),在第四、第五趾叉点设有乳凸钉十一(11),鞋垫(14)的中腰部位设置四个乳凸钉十七(17),在足部舟上弯点对应部位设有乳凸钉十二(12),在脚后跟外侧部位设有三个乳凸钉十三(13),在脚后跟内侧部位设有三个乳凸钉十六(16);

所述乳凸钉一(1)、乳凸钉二(2)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉五(5)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十五(15)、乳凸钉十六(16)及乳凸钉十七(17)均由乳凸钉尖端(24)和乳凸钉底部(25)粘结固定构成,乳凸钉尖端(24)材质的硬度范围为邵氏硬度

50-65度,乳凸钉底部(25)材质的硬度范围为邵氏硬度40-50度;

所述乳凸钉一(1)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)及乳凸钉十五(15)的乳凸钉尖端(24)采用橡胶材质,直径为3mm,厚度为6mm;

所述乳凸钉一(1)、乳凸钉三(3)、乳凸钉四(4)、乳凸钉六(6)、乳凸钉七(7)、乳凸钉八(8)及乳凸钉十五(15)的乳凸钉底部(25)采用硅胶材质,直径为6mm,高度为2mm;

所述乳凸钉二(2)、乳凸钉五(5)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十六(16)及乳凸钉十七(17)的乳凸钉尖端(24)采用橡胶材质,直径为2mm,高度为4mm;

所述乳凸钉二(2)、乳凸钉五(5)、乳凸钉九(9)、乳凸钉十(10)、乳凸钉十一(11)、乳凸钉十二(12)、乳凸钉十三(13)、乳凸钉十六(16)及乳凸钉十七(17)的乳凸钉底部(25)采用硅胶材质,直径为5mm,厚度为1mm。

2.根据权利要求1所述的感知导盲鞋,其特征在于,所述鞋帮(21)前端的放余量为8-

10mm。
