专利号: 2016102888030
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

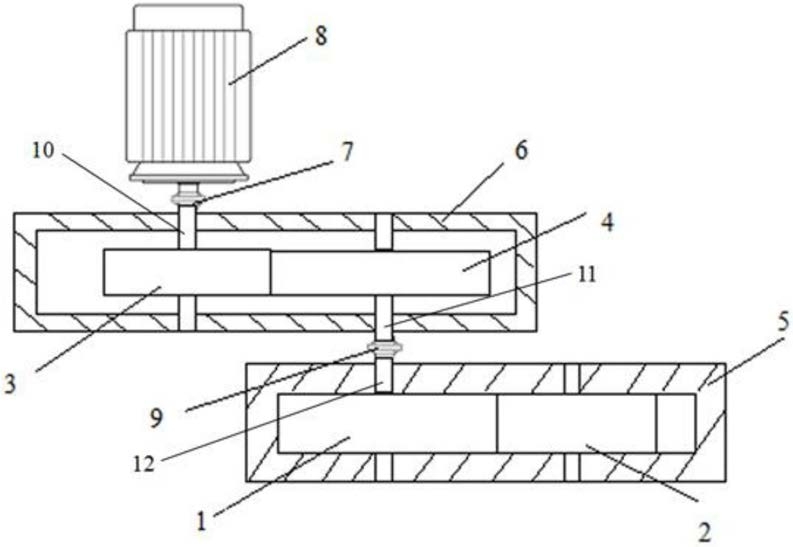

1.卵形齿轮变速器驱动的卵形齿轮泵,主要包括电机、变速器和卵形齿轮泵,卵形齿轮泵的输入轴与在主动卵形齿轮转子通过键连接,主动卵形齿轮转子与从动卵形齿轮转子相互啮合,主动卵形齿轮转子与从动卵形齿轮转子置于卵形齿轮泵的壳体内部,卵形齿轮泵的输入轴、主动卵形齿轮转子、从动卵形齿轮转子和齿轮泵壳体组成卵形齿轮泵,卵形齿轮泵中的主动卵形齿轮转子与从动卵形齿轮转子,其节曲线方程为:式中,e1为卵形齿轮转子的偏心率,a1为卵形齿轮转子节曲线的基轴, 为主动卵形齿轮转子的转角,r1、r2分别为主动卵形齿轮转子和从动卵形齿轮转子的节曲线向径,主动卵形齿轮安装在卵形齿轮泵的输入轴上,其特征在于:电机与卵形齿轮泵之间设有卵形齿轮变速器,电机通过联轴器A与卵形齿轮变速器相连,卵形齿轮变速器通过联轴器B与卵形齿轮泵相连,电机的输出轴与联轴器A的一端相连,联轴器A的另一端与卵形齿轮变速器的输入轴相连,卵形齿轮变速器的输入轴与主动卵形齿轮通过键相连,主动卵形齿轮与从动卵形齿轮相互啮合,主动卵形齿轮与从动卵形齿轮置于变速器壳体的内部,从动卵形齿轮通过键与卵形齿轮变速器的输出轴相连,卵形齿轮变速器的输入轴、卵形齿轮变速器的输出轴、主动卵形齿轮、从动卵形齿轮和变速器壳体组成变速器,卵形齿轮变速器的输出轴与联轴器B的一端相连,联轴器B的另一端与齿轮泵的输入轴相连,卵形齿轮泵中的主动卵形齿轮转子与从动卵形齿轮转子,节曲线方程为:式中,e2为卵形齿轮的偏心率,a2为卵形齿轮节曲线的基轴, 为主动卵形齿轮的转角,r3、r4分别为主动卵形齿轮和从动卵形齿轮的节曲线向径;主动卵形齿轮转子的长轴与从动卵形齿轮的长轴相互平行;偏心率e2取值范围为0.4e1~0.6e1。

2.根据权利要求1所述的卵形齿轮变速器驱动的卵形齿轮泵,其特征在于:卵形齿轮变速器中的卵形齿轮与一对圆齿轮副串联,圆齿轮副中的从动齿轮与卵形齿轮固定在一根轴上,圆齿轮副中的主动齿轮固定在变速器的输入轴上。
