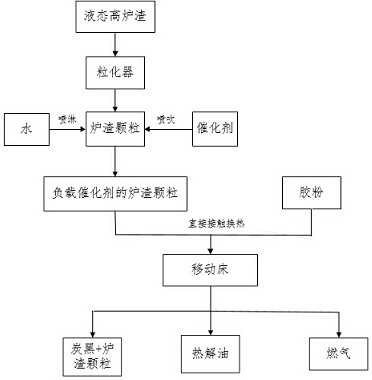

1.一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，包括以下步骤：（1）由高炉排出的液态高炉渣经渣沟分成多股直径为10mm的渣流，进入粒化器进行粒化，粒化过程中同时向炉渣颗粒表面喷淋水和催化剂粉末，使得炉渣颗粒表面形成多孔且负载催化剂的高温颗粒，排出粒化器；粒化器排出的粒化炉渣颗粒温度控制在600-800℃；

（2）负载催化剂的高温炉渣颗粒进入移动床反应器内，作为热载体与破碎后的轮胎胶粉混合，通过直接接触将热量传递给胶粉，粒化过程中产生的水蒸气一部分作为轮胎气化的反应介质；轮胎胶粉在催化剂和水蒸气的作用下发生催化气化反应，生成炭黑、不可冷凝气和油。

2.根据权利要求1所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，粒化过程中向炉渣颗粒表面按照水与炉渣质量比0.6～1.2: 1喷淋，同时向炉渣表面按照炉渣质量的50% 80%喷吹催化剂粉末。

~

3.根据权利要求2所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，催化剂粉末为NaOH。

4.根据权利要求1所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，粒化器排出的粒化炉渣颗粒直径控制在5mm以下。

5.根据权利要求1所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，高温炉渣颗粒进入移动床反应器内，作为热载体与破碎后的轮胎胶粉按照质量比

0.6～1: 1直接接触。

6.根据权利要求1所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，粒化过程中产生的水蒸气一部分作为轮胎气化的反应介质，按照水蒸气与轮胎胶粉质量比0.4～1:1引入反应器内。

7.根据权利要求1所述的一种利用高炉渣余热催化气化废旧轮胎油气联产技术，其特征在于，所述胶粉粒径控制在2mm以下。
