专利号: 2016102968707
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

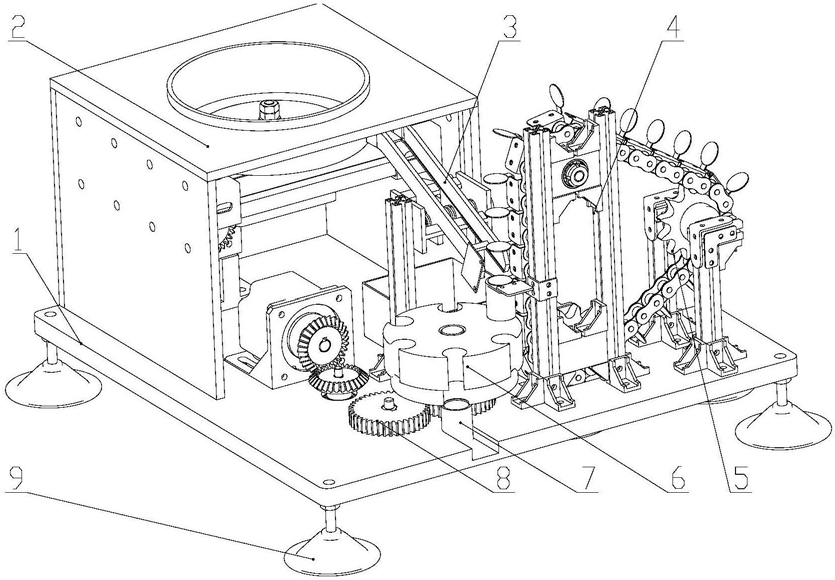

1.硬币清分整理机,其特征在于,包括底板(1)以及设置在底板(1)上的离心分离机构(2)、可调节导轨(3)、链轮分币整理结构(4)、收集盘(6)、收集桶(7)和槽轮(809)整理机构(8);

所述链轮分币整理结构(4)包括电机座Ⅱ(401)、电机Ⅱ(402)、链轮支架(403)、挡桶(404)、挡桶支架(405)、挡片(406)和链轮机构;所述电机Ⅱ(402)通过电机座Ⅱ(401)固定在底板(1)上,链轮支架(403)固定在底板(1)上,所述链轮机构固定设置在所述链轮支架(403)上,通过所述电机Ⅱ(402)带动所述链轮机构转动;所述链轮机构中的链条(407)上的每个折弯处设置有挡片(406),所述挡桶(404)通过挡桶支架(405)固定在所述链轮支架(403)上,所述挡片(406)随链条(407)运动过程中穿过所述挡桶(404),相邻两个挡片(406)之间的距离等于挡桶(404)的高度;所述挡桶(404)位于所述可调节导轨(3)出口端,所述挡桶(404)的上端和所述可调节导轨(3)出口端位于同一水平面,所述挡桶(404)的下端和所述收集盘(6)的旋转盘(601)上表面无间隙;

所述收集盘(6)包括旋转盘(601)、转轴(602)、定盘(603)和直齿轮Ⅱ(604);所述旋转盘(601)和定盘(603)同轴设置,所述转轴(602)穿过所述定盘(603)上端和所述旋转盘(601)连接,下端和所述直齿轮Ⅱ(604)固定连接,所述旋转盘(601)外圆周处圆周均布多个开槽通孔,所述定盘(603)与所述挡桶(404)相对位置及靠近底板(1)侧壁处分别设置有开槽通孔;

所述离心分离机构(2)的开口和所述可调节导轨(3)的入口端连接,所述收集桶(7)设置在所述定盘(603)靠近底板(1)侧壁处的开槽通孔内,所述槽轮(809)整理机构(8)固定在所述底板(1)上,并与所述收集盘(6)中的直齿轮Ⅱ(604)配合带动所述旋转盘(601)间歇运动。

2.根据权利要求1所述的硬币清分整理机,其特征在于,所述离心分离机构(2)包括电机座Ⅰ(202)、电机Ⅰ(203)、锥齿轮Ⅰ(204)、锥齿轮Ⅰ(205)、直齿轮Ⅰ(208)、离心轴(209)、离心外壁(211)、离心盘(212)和齿轮轴(214);

所述电机Ⅰ(203)通过电机座Ⅰ(202)固定在底板(1)上,齿轮轴(214) 上端和所述离心盘(212)固定连接,所述离心盘(212)和所述离心外壁(211)形成离心腔,所述电机Ⅰ(203)的输出轴和锥齿轮Ⅰ(204)固定连接,所述锥齿轮Ⅰ(204)和锥齿轮Ⅰ(205)啮合,所述锥齿轮Ⅰ(205)固定在离心轴(209)上,所述离心轴(209)上固定有直齿轮Ⅰ(208)所述直齿轮Ⅰ(208)和所述齿轮轴(214)上的齿轮啮合,所述离心外壁(211)底侧设置有开口。

3.根据权利要求2所述的硬币清分整理机,其特征在于,所述离心分离机构(2)还包括左壁(201)、端盖(206)、下垫板(207)、顶盖(210)、上垫板(213)、后盖(215)、右壁(216)和法兰盘(217);

所述左壁(201)、顶盖(210)、后盖(215)和右壁(216)通过角件固连在一起形成腔体,所述腔体内部固定有围栏脚架,所述围栏脚架上固定有型材,所述下垫板(207)分别通过轴承与离心轴(209)和齿轮轴(214)下端连接,所述下垫板(207)和离心轴(209)连接处的轴承外侧设置有端盖(206),所述下垫板(207)和所述齿轮轴(214)连接处的轴承外侧设置有法兰盘(217),所述端盖(206)和法兰盘(217)分别通过螺栓与所述下垫板(207)固定连接,所述下垫板(207)固定在所述型材上,所述上垫板(213)通过轴承和所述齿轮轴(214)的上端连接,所述上垫板(213)固定在所述型材上。

4.根据权利要求1、2或3所述的硬币清分整理机,其特征在于,所述可调节导轨(3)包括光电计数器(301)、左导轨(302)、导轨支座(303)、弹簧(304)、右导轨(305)、中间弹簧(306)、双向丝杠(307)、调节旋钮(308)和收集盒(309);

所述导轨支座(303)通过一个型材固定在所述底板(1)上,所述双向丝杠(307)一端和所述导轨支座(303)连接,另一端设置有调节旋钮(308),所述左导轨(302)和右导轨(305)平行设置,并分别和双向丝杠(307)中的两段螺纹配合,所述中间弹簧(306)设置在左导轨(302)和右导轨(305)之间,并套在所述双向丝杠(307)上,所述右导轨(305)和导轨支座(303)间设置有弹簧(304),所述左导轨(302)和导轨支座(303)间设置有弹簧(304),所述弹簧(304)套在双向丝杠(307)上,所述收集盒(309)设置在所述左导轨(302)和右导轨(305)正下方,所述光电计数器(301)设置在所述左导轨(302)或右导轨(305)的末端。

5.根据权利要求4所述的硬币清分整理机,其特征在于,所述中间弹簧(306)的最小压缩量的取值范围为18mm-26mm。

6.根据权利要求1、2或3所述的硬币清分整理机,其特征在于,所述链轮机构包括链条(407)、链轮轴Ⅰ(408)、下链轮(409)、衬套(410)、链轮轴Ⅱ(411)和上链轮(412);

所述链轮轴Ⅰ(408)一端和所述电机Ⅱ(402)的输出轴连接,另一端通过深沟球轴承和所述链轮支架(403)连接,所述下链轮(409)固定设置在所述链轮轴Ⅰ(408)上,所述链轮轴Ⅱ(411)一端通角接触沟球轴承和所述链轮支架(403)连接,另一端固定设置有上链轮(412),所述链条(407)分别与所述上链轮(412)和下链轮(409)配合,所述衬套(410)套在所述链轮轴Ⅰ(408)上,衬套(410)一端固定下链轮(409),另一端固定深沟球轴承内圈,所述链轮机构的链条(407)通过张紧装置(5)张紧。

7.根据权利要求6所述的硬币清分整理机,其特征在于,所述张紧装置(5)包括张紧轮(501)、张紧轴套(502)和张紧架(503),所述张紧架(503)固定在所述底板(1)上,所述张紧轮(501)通过张紧轴套(502)设置在所述张紧架(503)上,所述张紧轮(501)和所述链轮机构中的链条(407)配合。

8.根据权利要求1、2或3所述的硬币清分整理机,其特征在于,所述槽轮(809)整理机构(8)包括电机座Ⅲ(801)、电机Ⅲ(802)、锥齿轮Ⅲ(803)、锥齿轮Ⅳ(804)、锥齿轮轴(805)、圆柱销(806)、直齿轮Ⅲ(807)、直齿轮轴(808)和槽轮(809);

所述电机Ⅲ(802)通过电机座Ⅲ(801)固定在所述底板(1)上,所述电机Ⅲ(802)输出轴和所述锥齿轮Ⅲ(803)固定连接,所述锥齿轮Ⅲ(803)和锥齿轮Ⅳ(804)啮合,所述锥齿轮Ⅳ(804)固定在所述锥齿轮轴(805)上端,所述锥齿轮轴(805)下端和所述圆柱销(806)固定连接,所述直齿轮Ⅲ(807)固定在直齿轮轴(808)上端,所述直齿轮轴(808)下端和所述槽轮(809)固定,所述圆柱销(806)和所述槽轮(809)配合形成槽轮机构,所述直齿轮Ⅲ(807)和所述收集盘(6)中的直齿轮Ⅱ(604)啮合。

9.根据权利要求1、2或3所述的硬币清分整理机,其特征在于,所述硬币清分整理机还包括可调节支座(9),所述可调节支座(9)和所述底板(1)下端面螺纹连接。

10.根据权利要求1、2或3所述的硬币清分整理机,其特征在于,所述链轮分币整理结构(4)中的挡桶(404)上表面远离可调节导轨(3)一侧设置有圆弧状挡板。
