1.一种以卵清溶菌酶为模板制备Rh-Ni纳米粒子链的方法，其特征在于：它包括如下步骤：(1)在1mL浓度为25mmol/L盐酸溶液中加入0.0025g～0.0030g卵清溶菌酶粉末，漩涡混合1min，置于65℃～75℃的金属浴中进行纤维化；

(2)按卵清溶菌酶：氯化铑：乙酸镍的体积比＝1～2:1～2:1～2的比例，将步骤(1)纤维化好的卵清溶菌酶、浓度为5mmol/L的氯化铑、浓度为5mmol/L的乙酸镍放入离心管中，室温下震荡摇床6～8小时；

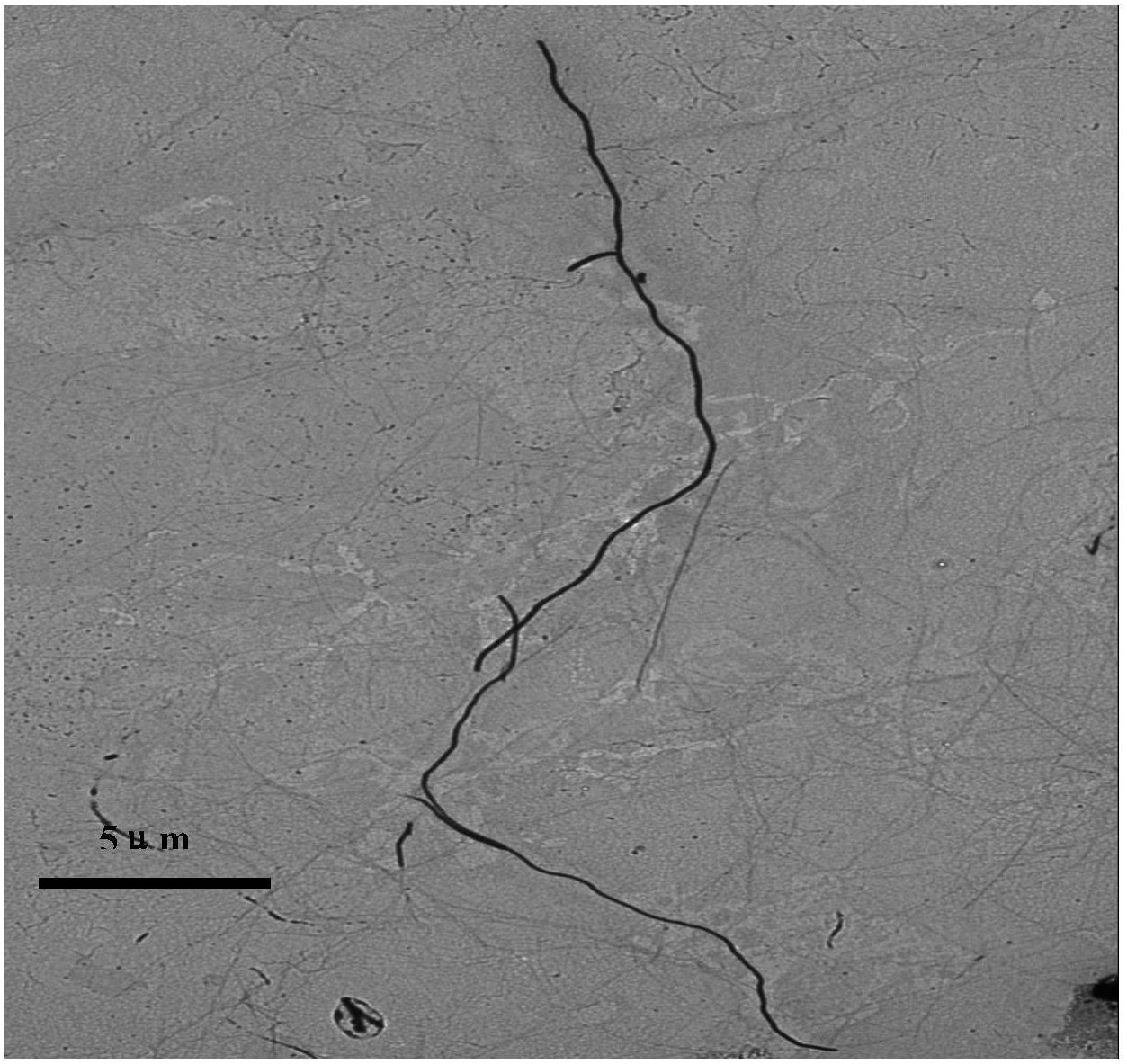

(3)按氯化铑：乙酸镍：NaBH4的体积比＝1～2:1～2:2～3的比例，将浓度为20mmol/L的NaBH4溶液缓慢滴入步骤(2)的离心管中进行还原，制得Rh/Ni纳米粒子链，将制得的HEWL-Rh/Ni纳米粒子链放4℃冰箱保存。
