1.一种碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方法，其特征在于，包 括以下步骤:1) 按Al2(S〇4)3 • 18H20:Na2S〇4 = 9:10的质量比，取Al2(S〇4)3 • 18H20和Na2S〇4,充分混匀 后，制得混合复盐A;2) 将SiC-C/C复合材料试样进行超声清洗，烘干后，按SiC-C/C复合材料试样:混合复盐 A=(l〜3):19的质量比，将31(:-0/(:复合材料试样包埋于混合复盐4中，于900〜950°(:下，热 处理后，冷却；3) 将经步骤2)处理后的试样用沸水清洗，直至洗净未反应的熔盐，然后将试样干燥，制 得带有莫来石晶须层的试样；4) 将Si粉与Al2〇3粉组成的混合粉料分散于硅溶胶与蒸馏水混合而成的混合溶液中，制 得混合粉料浓度为200〜300g/L的料浆B1，将料浆B1超声震荡后，再经磁力搅拌，制得料浆 B2；5) 将料浆B2均匀涂刷于步骤3)制得的带有莫来石晶须层的试样表面，于室温下晾干， 再重复涂刷、晾干操作5〜10次后，烘干；6) 将步骤5)烘干得到的试样在氩气保护下，于1500°C下，保温2〜4h，制得碳/碳复合材 料莫来石晶须增韧莫来石抗氧化涂层。

2.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤1)所述的充分混匀，是将Al2(S〇4)3 • 18H20和Na2S〇4置于研钵中，充分 研磨30〜60min。

3.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤2)是将SiC-C/C复合材料试样置于乙醇中超声清洗，然后于50〜80°C 下烘干。

4.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤2)是将混合复盐A置于刚玉坩埚中，将SiC-C/C复合材料试样包埋于混 合复盐A中，然后将刚玉坩埚置于马弗炉中，热处理30〜60min。

5.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤3)是将洗净的试样在60〜90 °C的电热鼓风干燥箱中干燥1〜3h。

6.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤4)中，硅溶胶与蒸馏水混合而成的混合溶液中，硅溶胶与蒸馏水的体 积比为1:3;混合粉料中，Si粉与Al2〇3粉的摩尔比为2:3。

7.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤4)中将料浆B1超声震荡10〜20min，然后在磁力搅拌器上搅拌1〜3h， 得料浆B2。

8.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤5)所述的烘干是在50〜80 °C下，干燥1〜2h。

9.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧莫来石抗氧化涂层的制备方 法，其特征在于，步骤6)是将烘干得到的试样于高温气氛炉中进行保温处理。

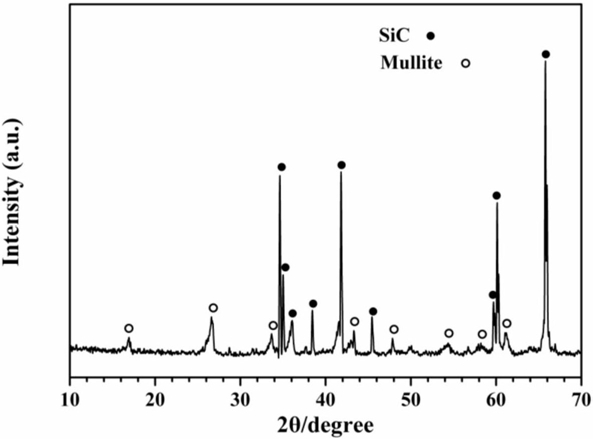

10.采用权利要求1〜9中任意一项所述的方法制得的碳/碳复合材料莫来石晶须增韧 莫来石抗氧化涂层，其特征在于，该抗氧化涂层厚度均匀，结构致密，表面无裂纹，涂层与基体结合强度大。
