专利号: 201610298375X
申请人: 韶关学院
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

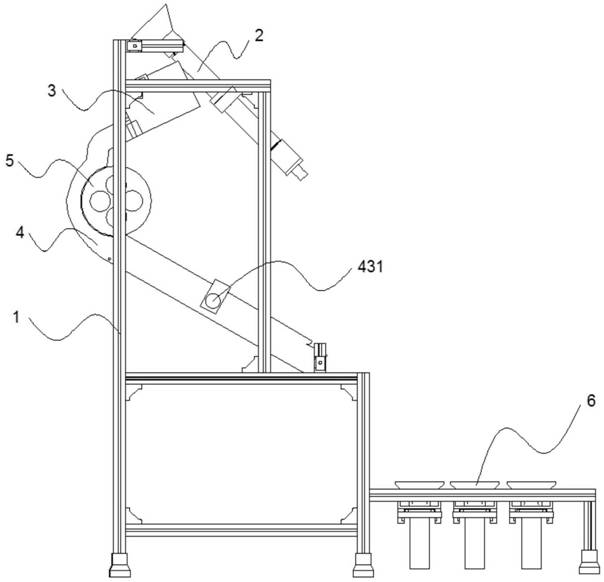

1.一种硬币抛掷分类装置,其特征在于:包括支撑架以及固定在所述支撑架上的滑道、隔币器和集币器;

所述滑道包括隔币部和固接在所述隔币部下端的斜道部;所述斜道部向下倾斜,所述斜道部上还设有磁铁;

所述隔币器可转动地靠近所述隔币部固定,所述隔币器上设有容币槽,所述容币槽可随所述隔币器转动到所述隔币部所在的一侧,硬币可相对固定在所述容币槽内并随着所述容币槽转动而在所述隔币部上移动;

所述集币器设置在所述斜道部向下倾斜的一侧的下方。

2.根据权利要求1所述的硬币抛掷分类装置,其特征在于:所述磁铁有两个,所述磁铁在所述滑道的同一高度处的两侧相对固定。

3.根据权利要求1所述的硬币抛掷分类装置,其特征在于:还包括固定在所述支撑架上的立币器,所述立币器上设有引流槽,所述引流槽的宽度仅能容纳一枚硬币;所述滑道还包括连接部,所述连接部与所述隔币部固接,所述引流槽与所述滑道的连接部连通。

4.根据权利要求1所述的的硬币抛掷分类装置,其特征在于:所述立币器包括竖直挡板、圆弧挡板和底板;所述竖直挡板和圆弧挡板靠近设置并固定在所述底板上,所述竖直挡板与所述圆弧挡板间形成所述引流槽。

5.根据权利要求3所述的硬币抛掷分类装置,其特征在于:还包括倾斜固定在所述支撑架上的进币器;所述进币器上设有进币口,所述进币口的形状仅可供一枚硬币通过;所述立币器位于所述进币口的正下方。

6.根据权利要求5所述的硬币抛掷分类装置,其特征在于:所述进币器包括进币漏斗、进币管、弹簧轴、弹簧和限位件;所述进币管的顶端与所述进币漏斗固接,所述进币漏斗与所述进币管的顶端之间形成进币口;所述进币管为中空圆筒,所述弹簧围绕所述弹簧轴设置,所述弹簧和弹簧轴设置在所述进币管中,所述弹簧的顶端抵住所述弹簧轴的顶端,所述弹簧的底端抵住所述进币管的底端,所述弹簧轴可穿出所述进币管的底端;当所述弹簧轴在所述进币管中移动并压缩所述弹簧时,所述限位件可将所述弹簧轴固定在特定位置上。

7.根据权利要求1所述的的硬币抛掷分类装置,其特征在于:所述隔币器包括两块隔币挡板和设置在所述隔币挡板的相对端面之间并与之固定的分币板,所述分币板上沿圆周方向等距设有所述容币槽;所述隔币挡板和分币板为可转动的圆形板;所述滑道的隔币部为弧形。

8.根据权利要求1所述的的硬币抛掷分类装置,其特征在于:所述集币器包括集币滑槽、滑动架和集币桶,所述滑动架和集币桶的数量为两个或以上;所述集币滑槽水平固定在所述滑动架上,所述滑动架安装在所述集币滑槽上并可沿所述集币滑槽水平移动,所述集币桶固定在所述滑动架上。

9.根据权利要求8所述的的硬币抛掷分类装置,其特征在于:所述集币器还包括集币漏斗和换桶推板;所述滑动架上设有换桶滑槽,所述换桶滑槽的方向与所述集币滑槽的方向相垂直;所述换桶推板上设有两个或以上集币桶安装孔,所述集币桶分别安装在所述集币桶安装孔上;所述换桶推板安装在所述换桶滑槽上并可沿所述换桶滑槽水平移动,使所述集币桶可移动至所述集币漏斗正下方。

10.根据权利要求1所述的的硬币抛掷分类装置,其特征在于:还包括设置在所述集币器上的计数器。
