专利号: 2016102984362
申请人: 韶关学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

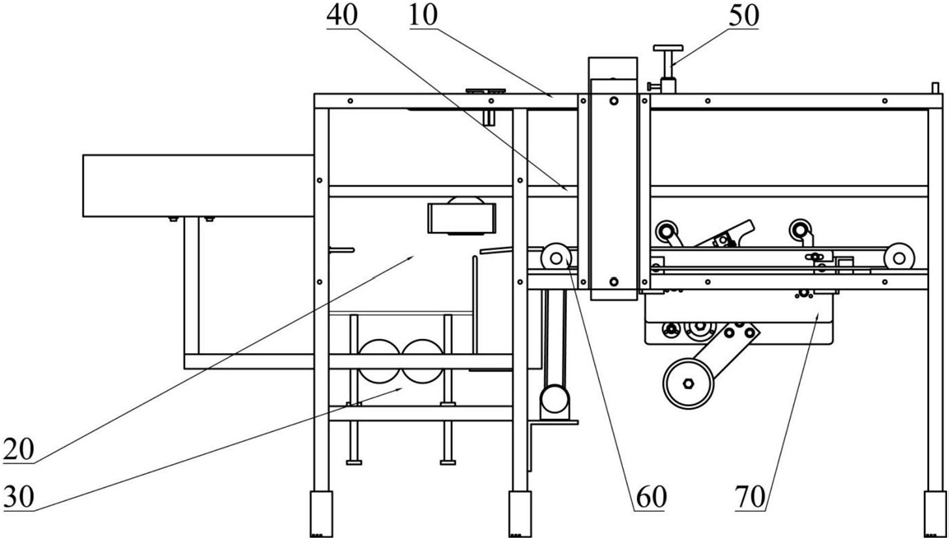

1.多尺寸纸箱成型封底机,其特征在于:包括固定架、箱胚成型机构、齿轮齿条调节机构、对心调节机构;

所述箱体成型机构包括第一折页凸杆、第二折页凸杆、第三折页凸杆、第四折页凸杆、第一电动推杆、第二电动推杆、底板;所述第一电动推杆设置于固定架外侧,其前端推动箱胚成型;所述第二电动推杆垂直设置于固定架外侧,所述第一电动推杆和第二电动推杆分别设置于固定架的相邻面;所述第一折页凸杆与第二电动推杆联动并设置于第二电动推杆的前端,所述第二折页凸杆竖直设置于第二电动推杆运行轨迹前方;所述第三折页凸杆和第四折页凸杆对称并水平设置于第二折页凸杆的两侧;

所述齿轮齿条调节机构包括两个同步上下运动的齿条,所述两个齿条上端抵住箱体成型机构的底板;

所述对心调节机构包括两个相向水平移动的第一限位板和第二限位板,所述第一限位板和第二限位板相对设置,并均平行设置于第二电动推杆的运行轨迹前方。

2.根据权利要求1所述的多尺寸纸箱成型机构,其特征在于:所述对心调节机构还包括对心调节机构手柄、同步轮、同步带、第一双向丝杠、第二双向丝杠、第一阶梯支撑杆、第二阶梯支撑杆;所述第一双向丝杠和第二双向丝杠平行设置,第一双向丝杠设置于第二双向丝杠的正上方,并且第一双向丝杠和第二双向丝杆穿过所述固定架;所述第一双向丝杠和第二双向丝杠上分别设置有两个螺母,第一双向丝杠和第二双向丝杠上的螺母分别通过竖直设置的第一阶梯支撑杆、第二阶梯支撑杆连接;所述第一限位板和第二限位板分别垂直连接于第一阶梯支撑杆和第二阶梯支撑杆;所述第一双向丝杠和第二双向丝杠相对应的一端分别设置有同步轮,并通过同步带连接;所述对心调节机构手柄设置于第一双向丝杠或第二双向丝杠的端部。

3.根据权利要求2所述的多尺寸纸箱成型机构,其特征在于:所述多尺寸纸箱成型封底机还包括一重力调节机构,所述重力调节机构包括重力调节机构手柄、直线轴承、第三限位板、第一支撑杆和第二支撑杆;所述第一支撑杆和第二支撑杆平行于所述第一双向丝杠和第二双向丝杠,并固定于固定架顶部;所述重力调节机构手柄穿过第一支撑杆连接于设置于第一支撑杆和第二支撑杆下方的第三限位板;所述第二支撑杆与所述第三限位板的端部通过直线轴承连接。

4.根据权利要求1所述的多尺寸纸箱成型机构,其特征在于:所述箱体成型机构还包括一V型漏口;所述V型漏口倾斜固定于与第一电动推杆同侧的固定架的顶部;所述第二折页凸杆沿第二电动推杆运行轨迹方向侧面设置有一安装板;所述第三折页凸杆和第四折页凸杆对称并水平设置于安装板上。

5.根据权利要求4所述的多尺寸纸箱成型机构,其特征在于:所述第三折页凸杆和第四折页凸杆为弧形凸杆;所述箱体成型机构还设置有第一行程开关、第二行程开关和第三行程开关;所述第一行程开关设置于底板上,用于控制第一电动推杆停止;所述第二行程开关设置于与第一电动推杆相对一侧的固定架上,用于控制第一电动推杆停止及第二电动推杆启动;所述第三行程开关设置于第二电动推杆的后端部;用于控制第二电动推杆停止。

6.根据权利要求1所述的多尺寸纸箱成型机构,其特征在于:所述齿轮齿条调节机构还包括齿轮齿条调节机构手柄、第一阶梯轴、第二阶梯轴、第一齿轮、第二齿轮、第三齿轮;所述第一阶梯轴依次穿过第一齿轮和第二齿轮,所述第二阶梯轴穿过第三齿轮;所述第一阶梯轴和第二阶梯轴平行设置,并且穿过所述固定架;所述第一齿轮和第三齿轮啮合;所述齿轮齿条调节机构手柄设置于第一阶梯轴或第二阶梯轴的端部;所述第二齿轮和第三齿轮的外侧分别设置有竖直方向的齿条;所述齿条穿过固定架;所述齿条的底部和中部分别设置有限位块。

7.根据权利要求1-6中任一权利要求所述的多尺寸纸箱成型机构,其特征在于:所述多尺寸纸箱成型封底机还包括传输机构和贴胶机构,所述传输机构对应设置于对心调节机构下方,并与第三折页凸杆和第四折页凸杆在同一水平面;所述贴胶机构设置于传输机构下方。

8.根据权利要求7所述的多尺寸纸箱成型机构,其特征在于:所述传输机构包括主动传输轮、从动传输轮、传输带和电机;主动传输轮和从动传输轮平行设置于同一水平面;主动传输轮和从动传输轮共同套接有传输带;所述主动传输轮与电机连接。

9.根据权利要求7所述的多尺寸纸箱成型机构,其特征在于:所述贴胶机构包括贴胶支架、贴胶支架连杆、前摇臂杠杆、后摇臂杠杆、摇臂连杆、第一胶轮、第二胶轮、刀架、刀片、导带塑料惰轮和单向轮;所述贴胶支架包括两片相互平行的贴胶支架板以及固定连接两个贴胶支架板的贴胶支架连杆;所述前摇臂杠杆设置于贴胶支架的前端,所述后摇臂杠杆设置于贴胶支架的后端;所述摇臂连杆一端铰接在所述前摇臂杠杆的下端部,另一端铰接在所述后摇臂杠杆的中部;所述第一胶轮和第二胶轮分别固定安装在所述前摇臂杠杆和后摇臂杠杆的上端部;所述刀架铰接在所述贴胶支架上,安装于前、后摇臂杠杆之间,其中部固定安装有一刀片;所述第一胶轮、第二胶轮和刀架均配套设置有回位弹簧;所述胶带固定轮固定安装于贴胶支架上,用于支撑胶带卷;所述导带塑料惰轮和单向轮安装于贴胶支架,用于辅助胶带走位到第一胶轮。

10.根据权利要求9所述的多尺寸纸箱成型机构,其特征在于:所述第二胶轮的高度高于第一胶轮的高度;所述贴胶机构还设置有一调节单元,所述调节单元穿过两片相互平行的贴胶支架板,并抵住后摇臂杠杆;所述调节单元与后摇臂杠杆的距离可调。
