专利号: 2016102988715
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

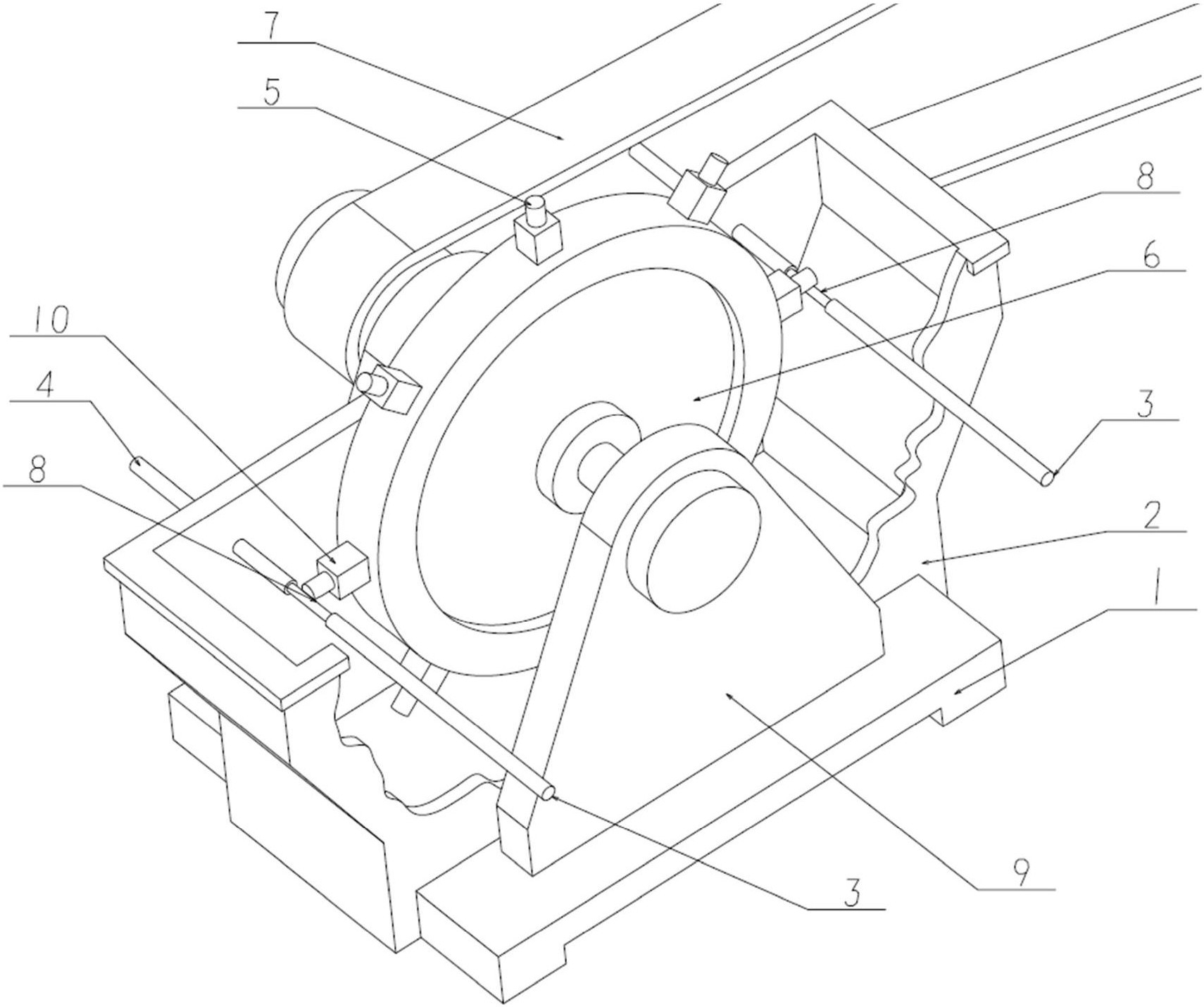

1.一种旋转式液体冲击侵蚀试验装置的试验方法,所述装置包括基座、箱体、支架和旋转盘,箱体与支架固定安装在基座上,旋转盘安装在箱体中,支架为两个,位于箱体两侧,并与旋转盘端面平行,旋转盘通过旋转轴联接固定在支架上;旋转盘边缘沿周向均匀安装若干个试样固定座,试样利用试样固定座固定于旋转盘边缘;在垂直于旋转盘端面的箱体两侧分别对称安装一个进水管和出水管,进水管上安装有喷嘴;其特征在于:旋转盘转动使得固定于旋转盘边缘的试样固定座上的试样陆续经过喷嘴旁边正对喷嘴,液体由进水管进入,喷嘴喷射出液体冲击安装在旋转盘上的试样,试样在随旋转盘旋转中与进水管喷嘴喷射出的液体产生冲击,液体再由出水管排出;根据需要完成冲击的次数后,取下试样,清洗、称重,记录观察试样质量变化情况,研究试样在液体冲击下的变形及侵蚀情况;所述试样的试验结果是一个累积的侵蚀与时间曲线,每过一个时间间隔停止测试,取样和称重;根据需要完成冲击的次数后,记录累积重量损失、相应的体积损失与累积冲击时间;并以累积冲击时间为横坐标,累积重量损失和相应的体积损失为纵坐标,绘制二维曲线图;从曲线中,有关侵蚀速率和侵蚀性能可由此推导分析出来,研究试样在液体冲击下的变形及侵蚀情况;

所述试样为金属材料,根据以下方程计算出时间间隔:

Δt=10(Hv)2Km/[fi(V/100)4.9]

其中

Δt预估时间间隔,s;

Hv材料维氏硬度,HV;

V冲击速度,m/s;

fi冲击频率,s-1;

Km硬度系数,从低硬度材料0.3到高硬度材料3.0范围。

2.如权利要求1所述的试验方法,其特征在于:旋转盘转动是由安装在旋转轴一端的传送带在电机驱动下带动旋转盘转动,并能够通过计算机控制电机转速,从而能控制旋转盘转速。

3.如权利要求1所述的试验方法,其特征在于:所述进水管与出水管穿过箱体,进水管的进水口和出水管的出水口分别位于平行于旋转盘端面的箱体两侧。

4.如权利要求1所述的试验方法,其特征在于:所述进水管上的喷嘴是一种空心针,能够根据具体试验需求和试样大小,更换直径大小在0.1-5mm的针孔,并且能够保证进水管的喷嘴每秒能够喷射出直径相差在10%以内的液滴。

5.如权利要求1所述的试验方法,其特征在于:所述试样表面是弯曲的或者是平面的。

6.如权利要求1所述的试验方法,其特征在于:根据试验目的选择试样形状,试样利用试样块加工成一个片状试样或者使用标准的涂层试样。

7.如权利要求1所述的试验方法,其特征在于:试样安装在试样固定座上以及能从试样固定座上取下进行重复清洗、称重。
