1.一种高长径比水合硼酸钙纳米晶须的温和水热-热转化合成方法，其特征在于，包括以下步骤：（1）预热处理：将含钙化合物和含硼化合物与水混合，然后于60℃水浴条件热处理

5min，得钙硼混合液；

（2）制备前驱物：无机碱溶液滴加到钙硼混合液，继续于80℃水浴条件热处理30min，得到前驱物浆液；

（3）水热反应：将前驱物浆液置于水热反应釜内，升温至150℃，恒温反应12.0h，即可；

步骤（1）所述的含钙化合物为氯化钙；

步骤（1）所述的含硼化合物为硼酸；

步骤（2）所述的无机碱为氢氧化钾，无机碱的浓度为3mol/L；

含钙化合物、含硼化合物和无机碱的用量满足：Ca:B:OH-摩尔比为1:3.6:12。

2.根据权利要求1所述的合成方法，其特征在于，步骤（1）、（2）所述的“热处理”过程伴有搅拌或超声振荡。

3.根据权利要求2所述的合成方法，其特征在于，步骤（3）完成之后，经洗涤、过滤、干燥之后即可得水合硼酸钙纳米晶须干品，干燥参数为：70-100℃下干燥6.0-16.0h。

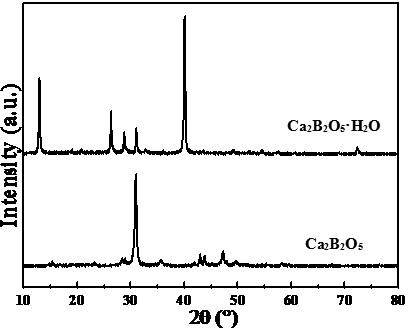

4.一种高长径比无水硼酸钙纳米晶须的温和水热-热转化合成方法，其特征在于，将权利要求3中所述合成方法制备的水合硼酸钙纳米晶须干品于400-700℃温度条件下焙烧

1.0-8.0h即可。

5.根据权利要求4所述的合成方法，其特征在于，以1-10℃/min升温速率升温至400-

700℃。

6.根据权利要求5所述的合成方法，其特征在于，焙烧过程伴随空气、氮气或水蒸气气氛保护。
