1.一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，所述制备方法为将微晶纤维素制备纳晶纤维素，然后通过接枝改性制备纳晶纤维素磁性粒子最后将纳晶纤维素磁性粒子包裹在微胶囊内得到纳晶纤维素磁性粒子吸附剂。

2.根据权利要求1所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，微晶纤维素制备纳晶纤维素的制备方法为：微晶纤维素加入过硫酸铵溶液中，超声反应后高速离心，洗涤至中性后加入柠檬酸溶液得到继续超声反应，再高速离心洗涤至中性后透析得到羧基化纳晶纤维素。

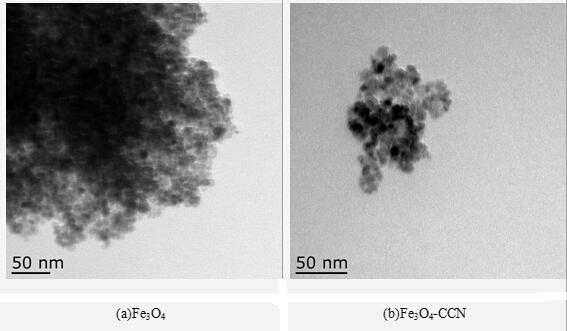

3.根据权利要求2所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，纳晶纤维素磁性粒子吸附剂的制备方法为配置浓度为0.2-0.5wt％的纳晶纤维素分散液，超声分散1-2h后备用；在液固比为1mL：4-6mg的丙酮中加入物质的量比为2:1的FeCl3·6H2O和FeCl2·4H2O，通N2后用NH3·H2O调节pH至10左右，室温下反应3-5h，再加入丙酮体积1-2％的乙二胺，外加1.0-1.5T的磁场，继续反应2-3h，除去有机溶剂后置于0-4℃下30-50min，然后用磁铁将产物与溶液分离，产物洗涤至中性后用水与乙醇反复洗3次，真空干燥粉碎，得到纳晶纤维素磁性粒子。

4.根据权利要求3所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，将变性淀粉与环糊精溶于85-90℃去离子水中，配置成饱和溶液，搅拌下将纳晶纤维素磁性粒子缓慢加入到饱和溶液中，超声并外加1.0-1.5T的磁场，搅拌5-10h后经干燥制成颗粒，粒径为100-500μm，得到纳晶纤维素磁性粒子吸附剂。

5.根据权利要求4所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，变性淀粉与环糊精的质量比为1:3-5，变性淀粉和环糊精的饱和溶液与纳晶纤维素磁性粒子的料液比为1mL：2-4g。

6.根据权利要求2所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，过硫酸铵溶液的浓度为2mol/L，柠檬酸溶液的浓度为1mol/L。

7.根据权利要求2-6所述的一种纳晶纤维素磁性粒子吸附剂的制备方法，其特征在于，超声频率为70-90KHz。
