专利号: 2016103051945
申请人: 蚌埠市振华包装机械有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

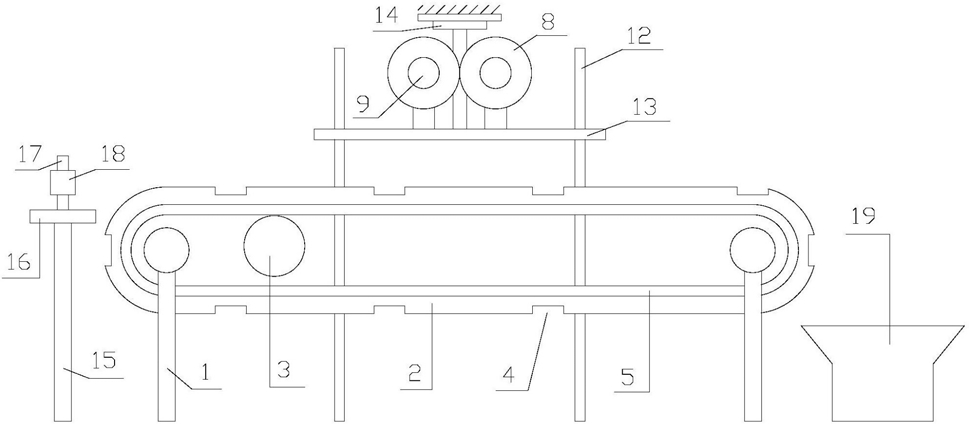

1.一种纸板裁剪加工的设备,其特征在于,包括安装架、输送带、转轴、第一驱动单元、裁剪部、压持部;

输送带安装在安装架上,输送带的上表面设有多个收容槽,多个收容槽沿输送带的长度方向均匀分布,收容槽的长度方向与输送带的长度方向垂直,输送带的下表面设有第一轮齿,第一轮齿沿输送带的长度方向分布;

转轴转动安装在安装架上,转轴的一端置于输送带围成的空间内,转轴的周向表面的局部设有第二轮齿,第二轮齿沿转轴的周向分布,第二轮齿与第一轮齿啮合;

第一驱动单元用于驱动转轴转动;

裁剪部用于裁剪纸板,裁剪部包括第二驱动单元、刀片,第二驱动单元驱动刀片向收容槽或远离收容槽的方向移动;

压持部包括第三驱动单元、两个压持机构,两个压持机构沿输送带的长度方向依次布置,压持机构包括支架、齿轮、转动杆,齿轮转动安装在支架上,两个压持机构内的齿轮相啮合;转动杆置于输送带的上方,转动杆安装在齿轮上,转动杆水平布置,转动杆的长度方向与输送带的长度方向垂直;两个转动杆之间形成让刀片通过的穿梭通道;第三驱动单元用于驱动齿轮转动。

2.根据权利要求1所述的纸板裁剪加工的设备,其特征在于,裁剪部还包括支撑架、转轮,支撑架置于输送带的一侧,转轮转动安装在支撑架上,转轮的转动中心与输送带的长度方向平行;刀片的一端安装在转轮上,刀片所在的平面与收容槽的长度方向平行;第二驱动单元驱动转轮转动;两个转动杆分布于刀片的两侧。

3.根据权利要求2所述的纸板裁剪加工的设备,其特征在于,压持部还包括滑杆、支撑板、第四驱动单元,滑杆置于输送带远离支撑架的一侧,滑杆竖直设置;支撑板可移动安装在滑杆上,第三驱动单元、压持机构均安装在支撑板上;第四驱动单元用于驱动支撑板沿竖直方向移动。

4.根据权利要求1所述的纸板裁剪加工的设备,其特征在于,还包括定位部,定位部位于输送带的上游侧,定位部包括两个定位单元,两个定位单元关于输送带对称分布;

定位单元包括支撑件、限位板、支杆、滚轮,限位板安装在支撑件上,支杆安装在限位板上,滚轮安装在支杆上;两个滚轮之间形成限制纸板移动的移动通道。

5.根据权利要求4所述的纸板裁剪加工的设备,其特征在于,限位板上设有多个安装孔,多个安装孔成排分布,多个安装孔分布的方向与输送带的长度方向垂直;支杆安装在安装孔内。

6.根据权利要求4所述的纸板裁剪加工的设备,其特征在于,滚轮转动安装在支杆上。

7.根据权利要求1所述的纸板裁剪加工的设备,其特征在于,还包括收集箱,收集箱位于输送带的下游侧。

8.根据权利要求7所述的纸板裁剪加工的设备,其特征在于,收集箱的上部自上往下逐渐向内倾斜。
