专利号: 2016103097756
申请人: 赵兴华
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

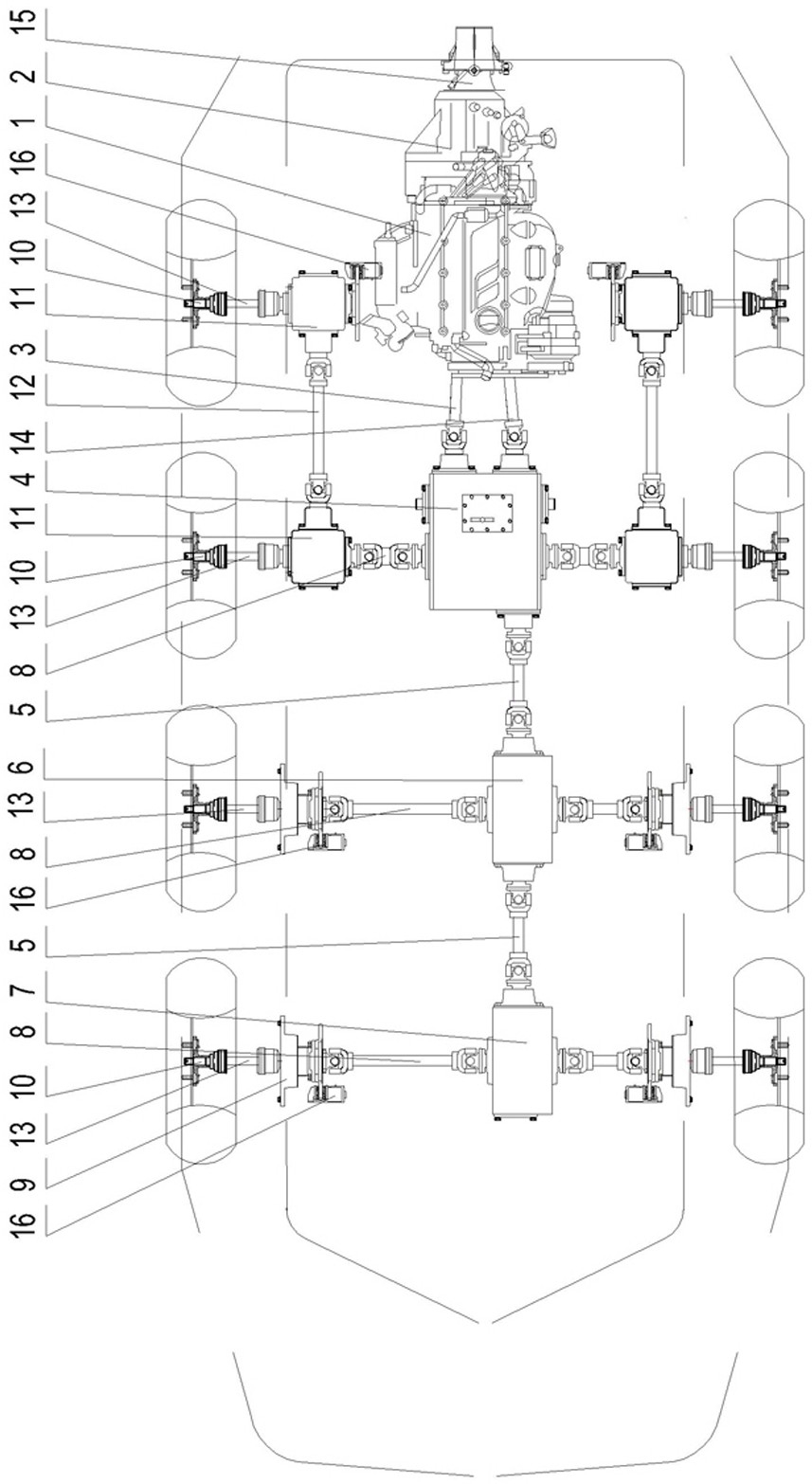

1.一种多轮式水陆两栖车艇的动力传递系统,它包括发动机总成(1)、变速箱总成(2)、主传动轴(3)、综合传动箱(4)、中心传动轴(5)、贯通型差速器总成(6)、差速器总成(7)、传动半轴(8)、连接轴总成(9)、轮毂总成(10)、换向传动箱总成(11)、边传动轴(12)、外传动半轴(13)、泵桨传动轴(14)、喷水泵/螺旋桨(15)和制动器总成(16);其特征在于,所述发动机总成(1)与所述变速箱总成(2)连为一体;所述主传动轴(3)的两端分别与变速箱总成(2)和所述综合传动箱(4)后端的输入轴有序相接;所述综合传动箱(4)前端的输出轴有序与第一中心传动轴(5)的一端相接、两侧的输出轴分别与两传动半轴(8)有序相接、后端的输出轴与泵桨传动轴(14)有序相接;第二中心传动轴(5)分别与所述贯通型差速器总成(6)的输出轴、以及差速器总成(7)的输入轴有序相接;所述传动半轴(8)的一端分别与贯通型差速器总成(6)两侧的输出轴、以及差速器总成(7)两侧的输出轴有序相接、另一端与相应的连接轴总成(9)有序相接;所述边传动轴(12)的两端分别与两换向传动箱总成(11)有序相连;各所述外传动半轴(13)的一端分别与相应的连接轴总成(9)或换向传动箱总成(11)有序相接、另一端分别与各轮毂总成(10)有序相接;所述泵桨传动轴(14)的一端直接与喷水泵/螺旋桨(15)有序相接;所述制动器总成16分别有序设装在各连接轴总成(9)和换向传动箱总成(11)上。

2.根据权利要求1所述的一种多轮式水陆两栖车艇的动力传递系统,其特征在于,发动机总成(1)产生的转矩、经变速箱总成(2)和主传动轴(3)传入综合传动箱(4)后,将按“陆地行驶”和“水面运行”两种状况分别继续有序传递;其中,在陆地行驶状态下,发动机转矩一部分经传动半轴(8)、换向传动箱总成 (11)、边传动轴(12)和外传动半轴(13)分别传递给第三轴和第四轴的四轮毂总成(10),一部分则经中心传动轴(5)、贯通型差速器总成(6)、传动半轴(8)、连接轴总成(9)和外传动半轴(13)、传递给第二轴的两轮毂总成(10),同时通过贯通型差速器总成(6)、中心传动轴(5)、差速器总成(7)、再经两传动半轴(8)、两连接轴总成(9)和两外传动半 轴(13)、传递给第一轴的两轮毂总成(10);在水面运行状态下,发动机转矩则经泵桨传动轴(14)直接传递给喷水泵/螺旋桨(15)。
