1.一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于以2-氨基噻唑和磷酸二氢钠为原料，ZnCl2为催化剂和溶剂，氮气气氛下，将上述原料放入管式炉中一步法合成高S含量的P，S，N共掺杂的介孔碳材料。

2.根据权利要求1所述的一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于具体步骤如下：

1）以2-氨基噻唑为N源和S源，磷酸二氢钠为P源，手工混合均匀，并且与氯化锌形成三明治结构，再放入石英舟中；

2）将步骤1）得到的石英舟放入管式炉中，在N2气氛下以5℃/min升温至800℃，每个温度段保持2h，一步法得到高S含量的P，S，N共掺杂的介孔碳材料；

3）取出步骤2）反应后的石英舟，将石英舟里的产物用35%的盐酸洗涤，除去氯化锌，再用去离子水和乙醇洗涤除去盐酸，然后将产品在真空干燥箱干燥，干燥后得到产品SNPPC-

800。

3.根据权利要求2所述的一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于步骤2）中N2流速为28-35 ml/min，优选为30ml/min。

4.根据权利要求2所述的一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于步骤3）中真空干燥箱温度为75-85℃，干燥时间为2.5-3.5h。

5.根据权利要求2所述的一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于步骤3）中真空干燥箱温度为80℃，干燥时间为3h。

6.根据权利要求1所述的一种高S含量的P，S，N共掺杂的介孔碳材料的合成方法，其特征在于SNPPC-800产品中，其S含量高达12.58%，比表面积达到1122.46m2/g。

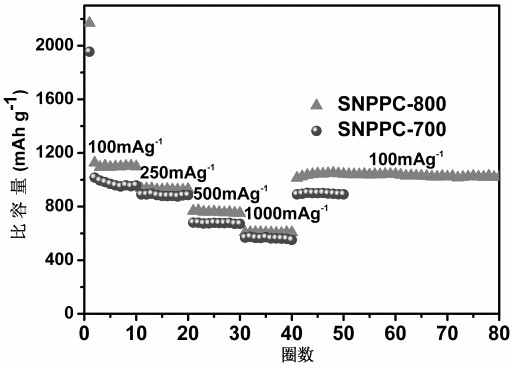

7.一种根据权利要求1所述的高S含量的S,N,P共掺杂的介孔碳材料作为锂电池负极催化剂的应用。

8.一种根据权利要求1所述的高S含量的S,N,P共掺杂的介孔碳材料作为燃料电池氧还原催化剂的应用。

9.一种根据权利要求1所述的高S含量的S,N,P共掺杂的介孔碳材料作为超级电容器催化剂的应用。
