1.一种露天矿自卸汽车大坡度提升装置，其特征在于，包括动力提升装置、导引装置、

限位定位装置、监测控制装置以及安全保护装置；

动力提升装置包括电动机（5）、缠绕式提升机（6）、轮式台车，电动机（5）输出轴与缠绕式提升机（6）连接；导引装置包括卡轨轮（45）、槽钢轨道（14）和钢丝绳（19）；限位定位装置包括设置在轮式台车上的固定挡块（9）、滚动式液压挡块（16）以及停靠平台；监测控制装置包括显示控制器（4）、深度指示器（3）、位移传感器（18）、液压站（28）、上行程开关（2）、下行程开关（22），深度指示器（3）、位移传感器（18）、液压站（28）、上行程开关（2）、下行程开关（22）与显示控制器（4）连接；安全保护装置包括液压夹轨器（21）、阻拦索防跑车装置（33）；

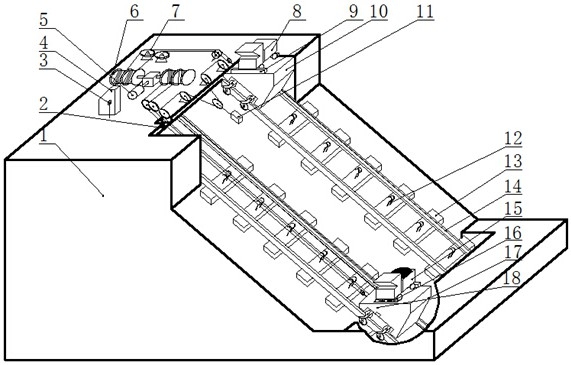

电动机（5）、缠绕式提升机（6）设置在地面上，槽钢轨道（14）通过枕木（13）铺设在山体（1）的斜坡上，槽钢轨道（14）分为上行、下行两部分，上行、下行槽钢轨道（14）上分别设置第一轮式台车（10）、第二轮式台车（17），钢丝绳（19）分别绕过导轮（7）及第一轮式台车（10）、第二轮式台车（17）上的定滑轮与缠绕式提升机（6）相连。

2.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的轮

式台车上一侧设有固定挡块（9）、另一侧设有双活塞液压缸（24）和滚动式液压挡块（16），液压站（28）设置在轮式台车中部并通过液压油管道（29）与双活塞液压缸（24）相连，滚动式液压挡块（16），通过活塞与双活塞液压缸（24）相连。

3.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的枕

木（13）通过U形卡箍（46）与螺栓（49）铺设在山体（1）的斜坡上，槽钢轨道（14）通过挡铁（47）和压轨器（48）固定在枕木（13）上，枕木（13）上设置有地钩（12）。

4.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的液

压夹轨器（21）设置在轮式台车上，液压夹轨器（21）由液压站（28）、夹轨器液压缸（25）、链杆（35）、夹钳（36）和固定板（37）组成，液压站（28）通过液压油管道（29）与夹轨器液压缸（25）相连，夹轨器液压缸（25）与链杆（35）顶端铰接，链杆（35）底端与夹钳（36）的顶端铰接，固定板（37）设置在轮式台车的底面，固定板（37）的左右两端分别与夹钳（36）的中部铰接。

5.根据权利要求3所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的阻

拦索防跑车装置（33）设置在轮式台车内部，阻拦索防跑车装置（33）由投绳装置（32）、推杆（26）、杠杆（27）、拉簧（30）、阻拦索（31）、挂钩（34）、定滑轮（38）、前端缓冲装置（39）、主液压缸（41）以及尾端缓冲装置（43）组成，液压站（28）通过液压油管道（29）与主液压缸（41）连接，主液压缸（41）两端分别设置定十字镐头（40）、动十字镐头（42），两个前端缓冲装置（39）左右对称设置在轮式台车前侧，两个尾端缓冲装置（43）左右对称设置在轮式台车后侧，拉簧（30）一端固定在轮式台车上，另一端与杠杆（27）连接，推杆（26）与杠杆（27）呈垂直夹角，推杆（26）中部与杠杆（27）底部连接，在推杆（26）两端尽头上方位置各设置一个挂钩（34），挂钩（34）与轮式台车固定，阻拦索（31）两端先穿过投绳装置（32），再依次绕过定滑轮（38）、前端缓冲装置（39）、定滑轮（38）、主液压缸（41）、定滑轮（38）后分别与一个尾端缓冲装置（43）连接，投绳装置（32）挂在挂钩（34）上。

6.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的轮

式台车底面设置卡轨轮（45），轮式台车通过卡轨轮（45）与槽钢轨道（14）滚动接触，卡轨轮（45）外侧和内侧分别设置有水平轮、竖直轮，水平轮、竖直轮均与槽钢轨道（14）滚动接触。

7.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的位

移传感器（18）设置在轮式台车上，深度显示器（3）、显示控制器（4）设置在电动机（5）旁，上行程开关（2）设置在轮式台车停靠于地面相接触处，下行程开关（22）设置在轮式台车停靠于采场地面相接触处。

8.根据权利要求1所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，还包括平

衡绳（20），平衡绳（20）绕过布置在地面的定滑轮组分别与第一轮式台车（10）、第二轮式台车（17）相连，在平衡绳（20）中部设置张紧装置（11）。

9.根据权利要求4所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的夹

钳（36）与槽钢轨道（14）接触的部位设置摩擦片（44）。

10.根据权利要求4所述的一种露天矿自卸汽车大坡度提升装置，其特征在于，所述的

轮式台车限位端设有橡胶缓冲垫（23）。
