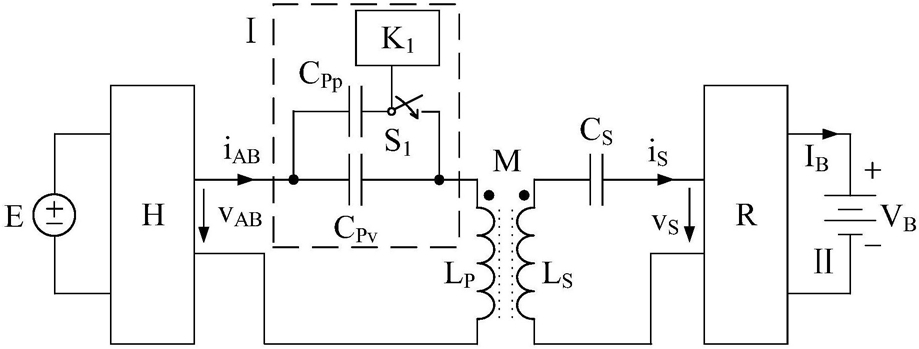

1.一种既能输出恒流也能输出恒压的感应式无线电能传输系统,由发送部分和接收部分组成,发送部分包括依次连接的直流电源(E)、高频逆变器(H)、恒流恒压切换电路(Ⅰ)和初级线圈(LP);接收部分包括依次连接的次级线圈(LS)、次级补偿电容(CS)、整流滤波电路(R)、电池负载(Ⅱ);其特征在于,所述的恒流恒压切换电路(Ⅰ)的组成是:所述的高频逆变器(H)和初级线圈(LP)之间串接有初级恒压电容(CPv);附加并联电容(CPp)和切换开关一(S1)串联后,再与初级恒压电容(CPv)并联;且切换开关一(S1)的控制端与控制器一(K1)相连。
2.根据权利要求1所述的一种既能输出恒流也能输出恒压的感应式无线电能传输系统,其特征在于,所述的初级线圈(LP)和次级线圈(LS)之间的互感值M由式(1)确定;
所述的初级恒压电容(CPv)的电容值 由式(2)确定:
所述的附加并联电容(CPp)的电容值 由式(3)确定:
所述的次级补偿电容(CS)的电容值 由式(4)确定:
式(1)、(2)、(3)和(4)中, 为直流电源(E)的输出电压值,ω为系统工作角频率,IB为设定充电电流,VB为设定充电电压, 分别为初级线圈(LP)和次级线圈(LS)的电感值。
3.一种既能输出恒流也能输出恒压的感应式无线电能传输系统,由发送部分和接收部分组成,发送部分包括依次连接的直流电源(E)、高频逆变器(H)、恒流恒压切换电路(Ⅰ)和初级线圈(LP);接收部分包括依次连接的次级线圈(LS)、次级补偿电容(CS)、整流滤波电路(R)、电池负载(Ⅱ);其特征在于,所述的恒流恒压切换电路(Ⅰ)的组成是:所述的高频逆变器(H)和初级线圈(LP)之间依次串接有初级恒流电容(CPi)和附加串联电容(CPs);切换开关二(S2)并联于附加串联电容(CPs)上;且切换开关二(S2)的控制端与控制器二(K2)相连。
4.根据权利要求3所述的一种既能输出恒流也能输出恒压的感应式无线电能传输系统,其特征在于,所述的初级线圈(LP)和次级线圈(LS)之间的互感值M由式(5)确定;
所述的初级恒流电容(CPi)的电容值 由式(6)确定:
所述的附加串联电容(CPs)的电容值 由式(7)确定:
所述的次级补偿电容(CS)的电容值 由式(8)确定:
式(5)、(6)、(7)和(8)中,为直流电源(E)的输出电压值,ω为系统工作角频率,IB为设定充电电流,VB为设定充电电压, 分别为初级线圈(LP)和次级线圈(LS)的电感值。
