专利号: 2016103210138
申请人: 四川西普石油物资装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

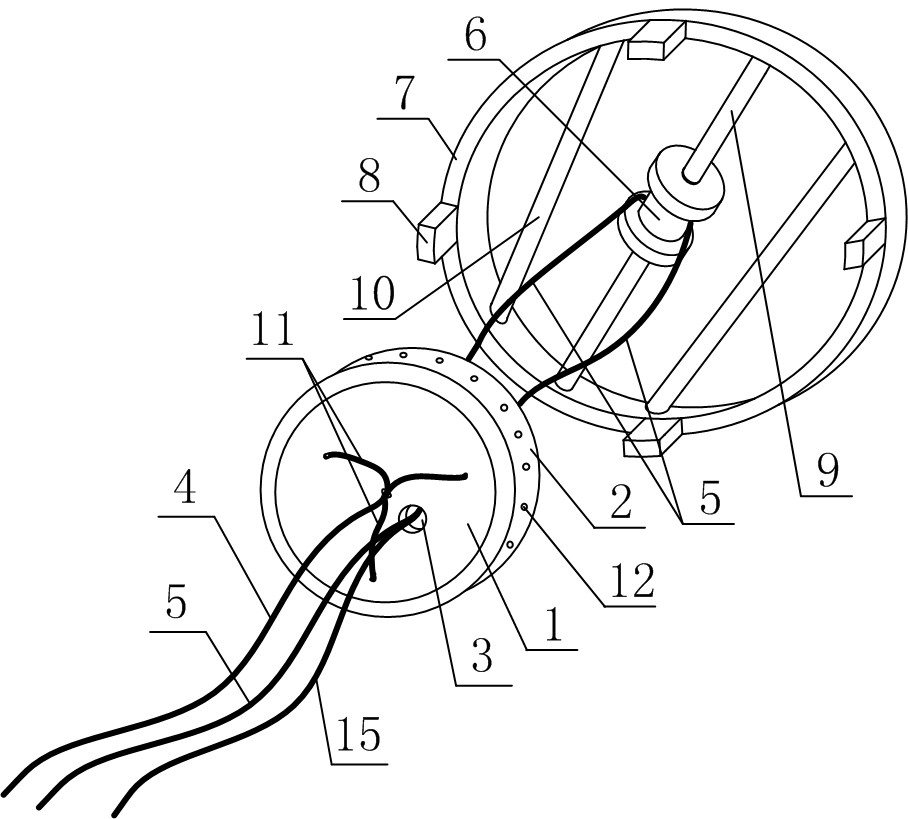

1.用于石油管道的清洗液清洁方法,其特征在于,包括:第一步,组装具有清洁主体和固定主体的石油管道的简便清洗装置;所述固定主体上设置有定滑轮(6);所述该清洁主体包括圆柱形的支架筒体(1),设置在支架筒体(1)一周侧壁上的清洁体(2),设置在支架筒体(1)邻近中心轴线位置处的线通孔(3),一端固定在支架筒体(1)顶端中心点位置处、另一端为自由端的第一牵引绳(4),一端固定在支架筒体(1)底端中心点位置处、另一端绕过定滑轮(6)后从线通孔(3)延伸到支架筒体(1)顶端的第二牵引绳(5);所述支架筒体(1)为中空结构,该支架筒体(1)的侧壁上还设置有清洗液出口(12),该中空结构内还设置有与清洗液出口(12)连通的清洗液放置袋(12),邻近线通孔(3)位置处的清洗液放置袋(12)上还设置有穿孔(13),该支架筒体(1)内还设置有压板(14),该压板(14)上设置有一端与其连接的第三牵引绳(15),该第三牵引绳(15)另一端穿过穿孔(13)后延伸出线通孔(3);该压板(14)上穿孔(13)相应位置处设置有便于第二牵引绳(5)通过的线孔(16);第二步,石油管道上有两端,分别命名为伸入端和伸出端,第一牵引绳和第二牵引绳的自由端从伸入端伸入石油管道,并从伸出端伸出石油管道;第三步,将清洁主体从伸入端伸入石油管道内,并将固定主体固定在石油管道的伸入端;第四步,分别拉动第一牵引绳和第二牵引绳实现支架筒体的移动,同时拉动第一牵引绳和第三牵引绳,释放清洗液放置袋内的清洗液,通过移动过程中的清洁体和清洁液的共同作用对石油管道的内管壁清理。2.根据权利要求1所述的用于石油管道的清洗液清洁方法,其特征在于,所述固定主体包括定滑轮(6),用于定滑轮(6)安装的支架(7),以及设置在支架(7)上的限位卡齿(8)。3.根据权利要求2所述的用于石油管道的清洗液清洁方法,其特征在于,所述支架(7)为圆环型,该定滑轮(6)通过连接杆(9)安装到支架(7)的中心位置处。4.根据权利要求2所述的用于石油管道的清洗液清洁方法,其特征在于,所述支架(7)上限位卡齿(8)的数量为3个以上,该3个以上的限位卡齿(8)呈圆形均匀排布在支架(7)上。5.根据权利要求3所述的用于石油管道的清洗液清洁方法,其特征在于,所述支架(7)上还设置有承重杆(10)。6.根据权利要求2所述的用于石油管道的清洗液清洁方法,其特征在于,所述第一牵引绳(4)通过稳定连接绳(11)固定在支架筒体(1)上,该稳定连接绳(11)由长度一致的三根绳体组成,该三根绳体的一端固定在支架筒体(1)上,另一端固定为一体并与第一牵引绳(4)的固定端连接。7.根据权利要求6所述的用于石油管道的清洗液清洁方法,其特征在于,所述三根绳体在支架筒体(1)上的固定点呈等边三角形形状排列。
