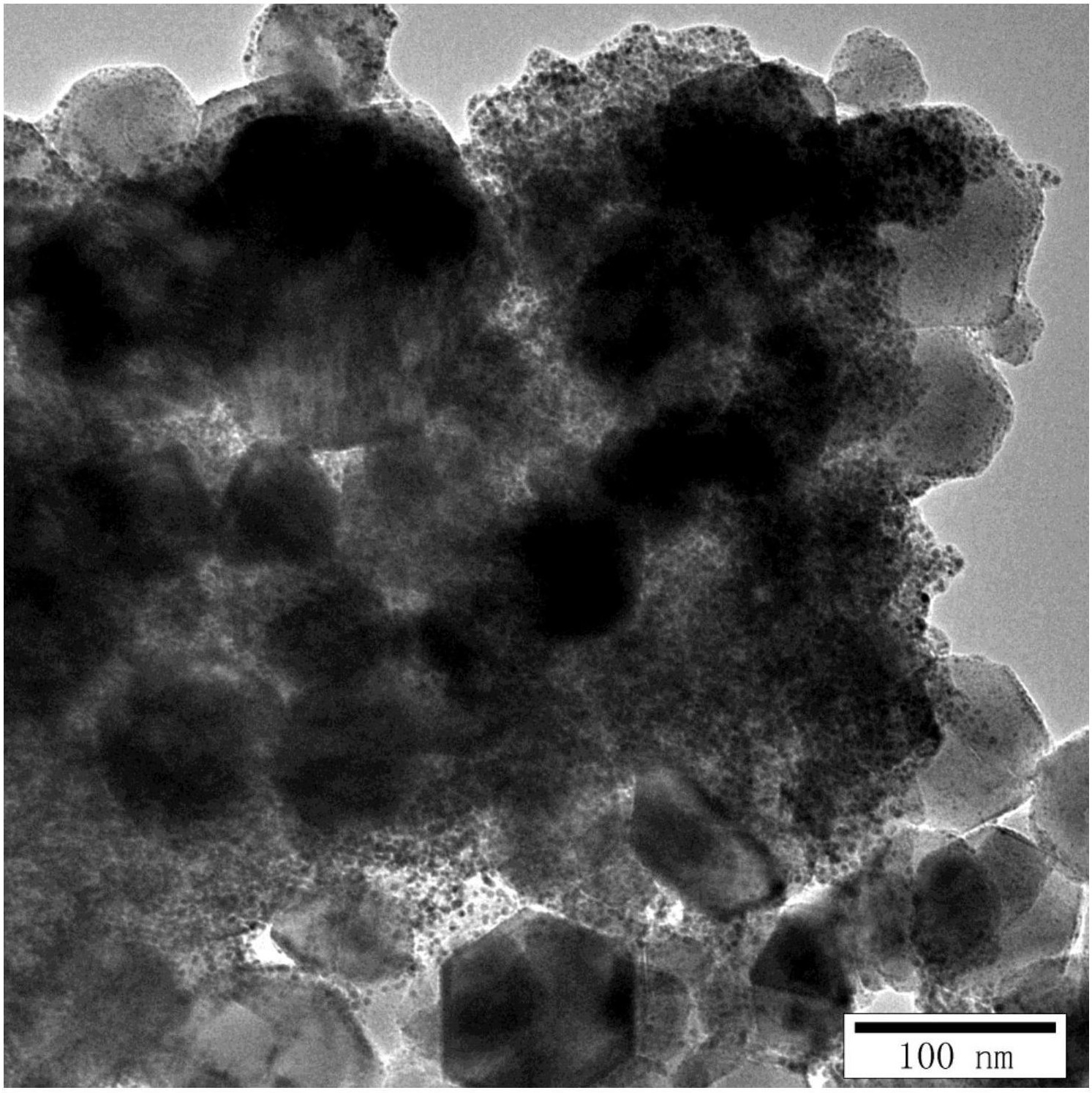

1.一种Fe3O4@Au核壳功能材料的制备方法，其特征在于，包括如下步骤：

S1、将Fe3O4纳米颗粒加入甲醇中混匀得到溶液A；

S2、取聚乙烯亚胺和甲醇振荡溶解，加入氢氧化钾和二硫化碳，搅拌10-15min，滴加S1中得到的溶液A，震荡5-8min，静置，取沉淀用水清洗得到Fe3O4@PEI-DTC纳米颗粒；将Fe3O4@PEI-DTC纳米颗粒加入水中混匀得到溶液B；

S3、将S2中得到的溶液B滴加到氯金酸水溶液中，滴加过程中不断震荡，然后静置，取沉淀用水清洗后，加水混匀得到溶液C；向溶液C中滴加硼氢化钠水溶液，滴加过程中不断震荡，然后静置，取沉淀清洗得到Fe3O4@Au核壳功能材料。

2.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，Fe3O4纳米颗粒和甲醇的重量体积mg/ml比为0.5-1：3-4。

3.根据权利要求1或2所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，以乙酰丙酮铁、油酸和苄醚为原料，在氩气氛围中，加热回流进行氧化还原反应得到Fe3O4纳米颗粒；将Fe3O4纳米颗粒用甲醇清洗后，加入甲醇中混匀得到溶液A。

4.根据权利要求3所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，加热回流的温度为290-300℃，加热回流的时间为8-10min。

5.根据权利要求3所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，油酸和苄醚的体积比为1-1.6：9-11，乙酰丙酮铁和油酸的重量体积g/ml比为0.65-0.75：1-1.6。

6.根据权利要求3所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，加热回流进行氧化还原反应后，冷却至室温，静置取沉淀，用混合溶剂清洗后，加入三氯甲烷中存放得到Fe3O4纳米颗粒。

7.根据权利要求6所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，混合溶剂由甲苯和正己烷按任意比例组成。

8.根据权利要求3所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S1中，将Fe3O4纳米颗粒用甲醇清洗2-4次后，加入甲醇中混匀得到溶液A。

9.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，聚乙烯亚胺和甲醇的重量体积mg/ml比为45-50：5-40。

10.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，氢氧化钾和二硫化碳的重量体积mg/ml比为60-65：0.0609-0.0659。

11.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，聚乙烯亚胺和氢氧化钾的重量比为45-50：60-65。

12.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，聚乙烯亚胺和溶液A的重量体积mg/ml比为45-50：3-4。

13.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，Fe3O4@PEI-DTC纳米颗粒和水的重量体积mg/ml比为0.5-1：2-4，其中，用于清洗Fe3O4@PEI-DTC纳米颗粒的水的用量不计算在内。

14.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，搅拌10-

15min之前，通入氩气10-15s。

15.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S2中，取聚乙烯亚胺和甲醇涡流振荡溶解，加入氢氧化钾和二硫化碳，磁力搅拌10-15min，取出磁子，滴加S1中得到的溶液A，滴加过程中不断震荡，滴加完毕后继续震荡5-8min，静置1h以上，取沉淀用水超声清洗2-3次得到Fe3O4@PEI-DTC纳米颗粒；将Fe3O4@PEI-DTC纳米颗粒加入水中超声混匀得到溶液B。

16.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，氯金酸水溶液中，氯金酸和水的重量体积mg/ml比为26-30：7.9-9.2。

17.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，硼氢化钠水溶液中，硼氢化钠和水的重量体积mg/ml比为2-4：7.5-12。

18.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，溶液B和氯金酸水溶液的体积比为1：0.2-0.3。

19.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，溶液C中，沉淀和水溶液的重量体积mg/ml比为1：1.5-2.5，其中，用于清洗沉淀的水的用量不计算在内。

20.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，溶液C和硼氢化钠水溶液的体积比为0.8-1.2：0.8-1.2。

21.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，将S2中得到的溶液B滴加到氯金酸水溶液中，滴加过程中不断震荡，然后静置5-10min，取沉淀用水超声清洗8-12s后，加水混匀得到溶液C。

22.根据权利要求1所述Fe3O4@Au核壳功能材料的制备方法，其特征在于，S3中，向溶液C中滴加硼氢化钠水溶液，滴加过程中不断震荡，然后静置1h以上，取沉淀用水超声清洗得到Fe3O4@Au核壳功能材料。
