专利号: 2016103213812
申请人: 四川西普石油物资装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

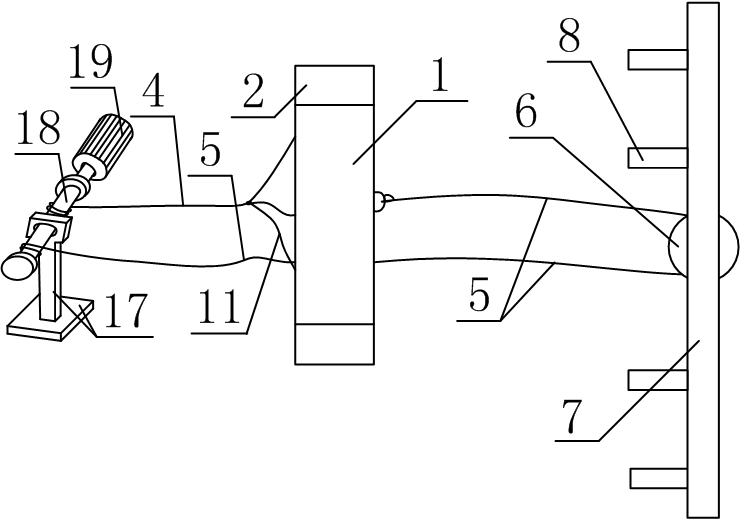

1.石油管道内污垢处理方法,其特征在于,包括:第一步,分别制成操作主体、清洁主体和固定主体;所述固定主体包括定滑轮(6);所述清洁主体包括圆柱形的支架筒体(1),设置在支架筒体(1)一周侧壁上的清洁体(2),设置在支架筒体(1)邻近中心轴线位置处的线通孔(3),一端固定在支架筒体(1)顶端中心点位置处、另一端为自由端的第一牵引绳(4),一端固定在支架筒体(1)底端中心点位置处、另一端绕过定滑轮(6)后从线通孔(3)延伸到支架筒体(1)顶端的第二牵引绳(5);所述操作主体包括固定架(17),安装在固定架(17)上的转动杆(18),设置在转动杆(18)上的摇动把手(19);所述第一牵引绳(4)的自由端连接到转动杆(18)一端的端部位置处,所述第二牵引绳(5)的自由端连接到转动杆(18)另一端的端部位置处;第二步,完成操作主体、清洁主体和固定主体在石油管道上的组装,具体组装过程为:首先将石油管道的两端分别命名为伸入端和伸出端,将第二牵引绳的自由端绕过定滑轮后穿过线通孔,与第一牵引绳的自由端一同从伸入端伸入石油管道,并从伸出端伸出石油管道;然后,将清洁主体从伸入端伸入石油管道内,并将固定主体固定在石油管道的伸入端;最后,将第一牵引绳的自由端和第二牵引绳的自由端从相对的方向分别缠绕在转动杆两端;第三步,转动摇动把手即可实现清洁主体在石油管道内的移动;所述支架筒体(1)为中空结构,该支架筒体(1)的侧壁上还设置有清洗液出口(12),该中空结构内还设置有与清洗液出口(12)连通的清洗液放置袋  ,邻近线通孔(3)位置处的清洗液放置袋  上还设置有穿孔(13),该支架筒体(1)内还设置有压板(14),该压板(14)上设置有一端与其固定连接的第三牵引绳(15),该第三牵引绳(15)另一端穿过穿孔(13)后延伸出线通孔(3);该压板(14)上穿孔(13)相应位置处设置有便于第二牵引绳(5)通过的线孔(16);同时拉动第一牵引绳和第三牵引绳,释放清洗液放置袋内的清洗液,通过移动过程中的清洁体和清洗液  的共同作用对石油管道的内管壁清理。2.根据权利要求1所述的石油管道内污垢处理方法,其特征在于,所述固定主体还包括用于定滑轮(6)安装的支架(7),以及设置在支架(7)上的限位卡齿(8)。3.根据权利要求2所述的石油管道内污垢处理方法,其特征在于,所述支架(7)为圆环型,该定滑轮(6)通过连接杆(9)安装到支架(7)的中心位置处。4.根据权利要求3所述的石油管道内污垢处理方法,其特征在于,所述支架(7)上限位卡齿(8)的数量为3个以上,该3个以上的限位卡齿(8)呈圆形均匀排布在支架(7)上。5.根据权利要求2所述的石油管道内污垢处理方法,其特征在于,所述支架(7)上还设置有承重杆(10)。6.根据权利要求1所述的石油管道内污垢处理方法,其特征在于,所述第一牵引绳(4)通过稳定连接绳(11)固定在支架筒体(1)上,该稳定连接绳(11)由长度一致的三根绳体组成,该三根绳体的一端固定在支架筒体(1)上,另一端固定为一体并与第一牵引绳(4)的固定端连接。7.根据权利要求6所述的石油管道内污垢处理方法,其特征在于,所述三根绳体在支架筒体(1)上的固定点呈等边三角形形状排列。
