1.一种“熔融-冷却”法析晶的高结晶度透明微晶玻璃，其特征为，由以下重量分数的有效材料制成：SiO255.55~58.35%、Al2O30~6.23%、P2O58.46~8.89%、Na2O9.24~19.41%、K2O0~

14.05%、MgO4.21~4.42%、ZnO8.50~8.93%。

2.根据权利要求1所述的“熔融-冷却”法析晶的高结晶度透明微晶玻璃，其特征在于：所述材料混合熔化温度为1480~1510℃，保温3时后将熔体浇铸在880℃~950℃预热的钢模中，然后在精密退火炉中以15~25℃/分钟的冷却速度降至玻璃转变温度，经退火30分钟~1小时后随炉冷却至室温，得到高结晶度透明微晶玻璃。

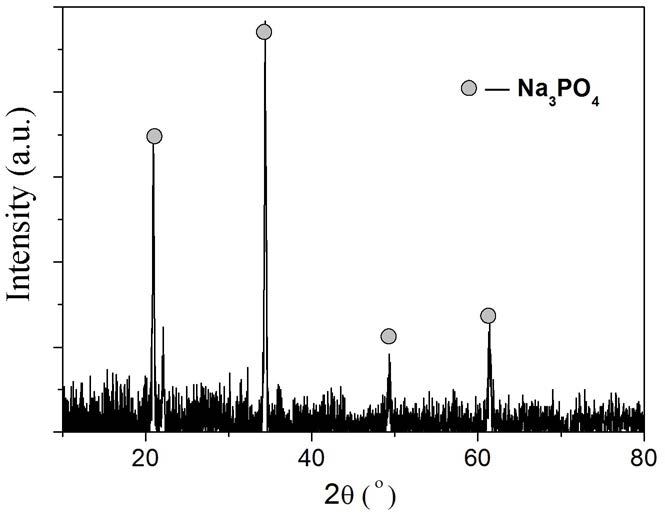

3.根据权利要求1所述的“熔融-冷却”法析晶的高结晶度透明微晶玻璃，其特征在于：所述透明微晶玻璃材料的主晶相是Na3PO4或AlPO4晶体，经慢速冷却结晶后其实际结晶度/理论结晶度大于90%。

4.根据权利要求1所述的“熔融-冷却”法析晶的高结晶度透明微晶玻璃，其特征在于：所述有效材料SiO2的来源为石英砂，Al2O3的来源为氢氧化铝，P2O5的来源为磷酸氢二铵， Na2O的来源为碳酸钠，K2O的来源为碳酸钾，MgO的来源为氧化镁，ZnO的来源为氧化锌。
