1.一种含有淀粉纳米粒子的组合物，其特征在于，以重量份计，包括聚合物1～100份、改性淀粉纳米粒子2～40份和助剂0～15份；

所述改性淀粉纳米粒子的结构式为：St-R0CH(R1)-R2，其中，St表示淀粉分子，

R0为碳原子数为1～6的硅氧基或酯基中的一种，

R1和R2为氢原子、碳原子数为1～20的烃基、碳原子数为2～20且含有氨基、不饱和双键或环氧基的有机基团中的至少一种。

2.根据权利要求1所述的含有淀粉纳米粒子的组合物，其特征在于，所述聚合物为重均分子量不低于5万的聚酯或聚烯烃中的至少一种。

3.根据权利要求1所述的含有淀粉纳米粒子的组合物，其特征在于，所述聚合物为聚乳酸、聚(丁二酸丁二醇酯)、己二酸丁二醇酯和对苯二甲酸丁二醇酯的共聚物、脂肪族聚碳酸酯中的至少一种。

4.根据权利要求1所述的含有淀粉纳米粒子的组合物，其特征在于，所述改性淀粉纳米粒子的粒径为50～300纳米，动态光散射多分散性指数为0.01～0.5，取代度为0.005～1.5。

5.根据权利要求1所述的含有淀粉纳米粒子的组合物，其特征在于，所述助剂为自由基引发剂、抗水解剂、助交联剂、抗氧剂、成核剂和阻燃剂中的至少一种。

6.根据权利要求1所述的含有淀粉纳米粒子的组合物，其特征在于，还包括改性聚合物

1～100份，所述改性聚合物为侧链上含有环氧基团、酸酐或羧酸基团的热塑性聚酯或热塑性聚烯烃中的至少一种。

7.一种制备权利要求1～5中任意一项所述的含有淀粉纳米粒子的组合物的方法，其特征在于，包括以下步骤：先将聚合物、改性淀粉纳米粒子、助剂按照重量份配比通过高速混合机预混均匀，然后将上述预混物在聚合物或改性聚合物熔点以上1～50℃通过螺杆挤出机或密炼机熔融混炼得到所述含有淀粉纳米粒子的组合物。

8.一种制备权利要求6所述的含有淀粉纳米粒子的组合物的方法，其特征在于，包括以下步骤：先将聚合物、改性聚合物、改性淀粉纳米粒子、助剂按照重量份配比通过高速混合机预混均匀，然后将上述预混物在聚合物或改性聚合物熔点以上1～50℃通过螺杆挤出机或密炼机熔融混炼得到所述含有淀粉纳米粒子的组合物。

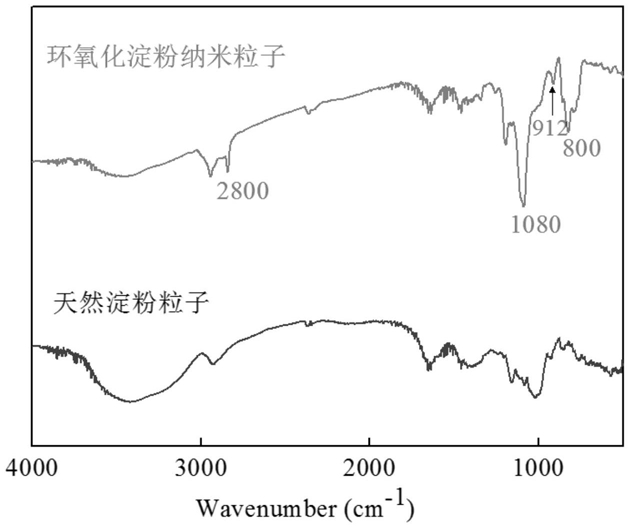

9.根据权利要求7或8所述的含有淀粉纳米粒子的组合物的制备方法，其特征在于，所述改性淀粉纳米粒子的制备方法包括以下步骤：将溶剂、水、改性剂、淀粉混合，得到淀粉混合物；

将淀粉混合物在70～90℃下搅拌反应0.5～2小时，得到澄清的淀粉溶液；

待淀粉溶液冷却后，向淀粉溶液中加入乙醇溶液，得到悬浊液；

将悬浊液经超声或细胞粉碎机处理后，再经离心、洗涤、分离、干燥，得到改性淀粉纳米粒子；

所述改性剂的结构通式为，R3CH(R4)-R5，其中：R3为碳原子数1～6的硅烷基团、羧酸基团、酰氯基团中的一种；

R4和R5为氢原子、碳原子数为1～20的烃基、碳原子数为2～20且含有异氰酸酯、不饱和双键或环氧基的有机基团中的至少一种。
