专利号: 2016103288895
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

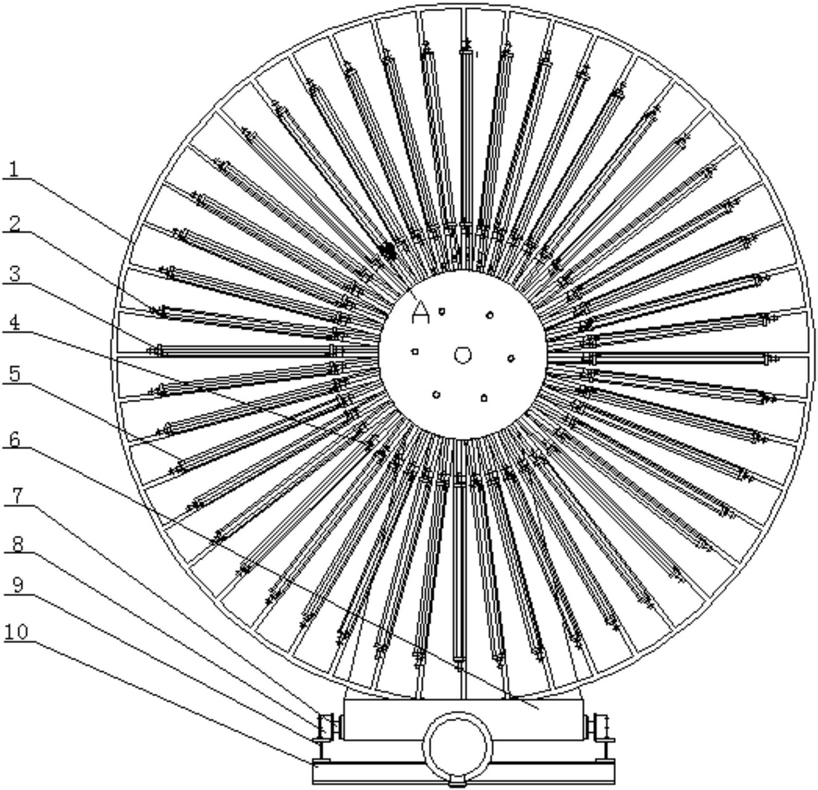

1.一种滚焊机牵引装置,包括牵引花盘组件、牵引花盘驱动支撑组件、夹紧组件和牵引花盘拖动组件;其特征在于:所述的牵引花盘组件,包括大转盘、固定腹板、摆动腹板;所述大转盘设置48根呈辐射状的腹板,每一块腹板上均间隔地分别安装有一号安装座、二号安装座;固定腹板的两端分别与一号安装座、二号安装座固定,而摆动腹板的两端则分别穿过一号安装座及二号安装座上的通孔,且摆动腹板处于外侧的端部通过过盈配合连接锥齿轮;

夹紧组件包括面齿轮以及回转气缸,大转盘的前面、后面分别对应配装转盘前端盖、转盘后端盖,回转气缸固定安装在转盘后端盖上,且回转气缸的输出轴穿出转盘前端盖后与面齿轮连接,而面齿轮则与摆动腹板外侧设置的锥齿轮相啮合;面齿轮在回转气缸提供的回转力驱动下,带动摆动腹板转动,调整摆动腹板与固定腹板之间的距离。

2.根据权利要求1所述滚焊机牵引装置,其特征在于:所述回转气缸的输出轴上具有轴肩,面齿轮通过该轴肩和二号弹性挡圈实现轴向定位。

3.根据权利要求1或2所述滚焊机牵引装置,其特征在于:所述面齿轮的外侧配装有用于防尘保护的面齿轮挡板。

4.根据权利要求1所述滚焊机牵引装置,其特征在于:所述牵引花盘驱动支撑组件包括:大支座、二号驱动机构、齿轮传动机构以及旋转轴;二号驱动机构安装在大支座上,旋转轴通过轴承支撑于大支座,而二号驱动机构的动力输出端通过齿轮传动机构与旋转轴连接,而旋转轴则与大转盘同轴固定。

5.根据权利要求4所述滚焊机牵引装置,其特征在于:所述的二号驱动机构包括二号三相异步电动机、二号电机减速器;大支座的上表面分别焊接固定电机安装支架、旋转轴安装座,且旋转轴安装座处于电机安装支架的下方,二号三相异步电动机固定安装在电机安装支架上,旋转轴通过轴承安装在旋转安装座内,所述的二号三相异步电动机与二号减速器连接;齿轮传动机构包括相互啮合的大齿轮、小齿轮;所述小齿轮通过平键固定在二号电机减速器的输出轴上,所述大齿轮通过平键固定在旋转轴上,并通过轴肩和一号弹性挡圈轴向定位。

6.根据权利要求1所述滚焊机牵引装置,其特征在于:所述的牵引花盘拖动组件包括:

导轨、能够沿着导轨移动的固定座、能够驱动固定座沿着导轨移动的往复直线驱动机构,往复直线驱动机构的动力输出端与固定座连接,固定座通过轮组置于导轨中,而固定座上置放有牵引花盘驱动支撑组件;牵引花盘驱动支撑组件在往复直线驱动机构的动力驱动下,随着固定座沿着导轨做往复直线运动。

7.根据权利要求6所述滚焊机牵引装置,其特征在于:所述往复直线驱动机构包括一号驱动机构以及与一号驱动机构动力输出端连接的丝杠机构,包括丝杠支座、丝杠,丝杠支撑于丝杠支座,且丝杠与固定座螺纹配合连接。

8.根据权利要求7所述滚焊机牵引装置,其特征在于:所述一号驱动机构包括一号三相异步电动机、一号电机减速器;一号三相异步电动机的动力输出端与一号电机减速器的输入轴相连接,一号电机减速器的输出端通过联轴器与丝杠连接。

9.根据权利要求7所述滚焊机牵引装置,其特征在于:所述导轨沿着导轨座铺设,丝杠支座焊接在导轨座上。

10.根据权利要求6所述滚焊机牵引装置,其特征在于:牵引花盘驱动支撑组件的大支座焊接在固定座上。
