专利号: 2016103300863
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

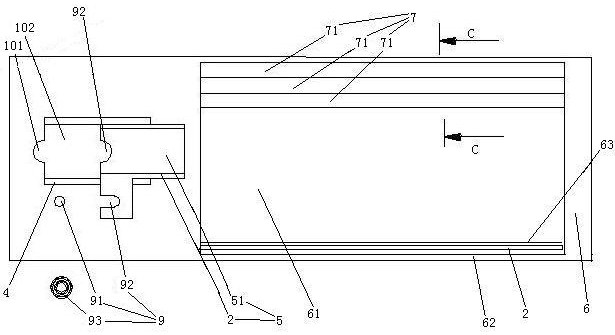

1.一种设有多腔隔热窗的石油冶炼控制室,包括控制室,所述控制室设有窗口,其特征在于,所述窗口的上下两端设有横梁,所述横梁设有滑轨,位于窗口上下两端的横梁之间滑动连接有窗板,窗板包括窗玻璃和连接在窗玻璃上下两端的型材梁,型材梁设有开口的内腔,所述内腔相对的两侧表面都设有型材部密封条连接槽,所述内腔内设有至少一块隔热板,所述隔热板将所述内腔分割为至少两个隔热保温腔,所述隔热板的一侧设有外围板、另一侧设有隔热板部连接槽,所述外围板设有外卡接条;所述隔热板通过所述外卡头卡在所述型材部密封条连接槽中而连接在一起;所述隔热保温腔中的一个隔热保温腔设有滑轨装配口,所述滑轨装配口的内外两侧都设有同所述滑轨密封连接在一起的密封条,滑轨装配口的一侧的密封条卡接在隔热板部连接槽内、另一侧的密封条卡接在隔热板部连接槽或型材部密封条连接槽内。

2.根据权利要求1所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述隔热板包括内段和外段,所述外围板设置于所述外段的一端,所述外段的另一端设有缸,所述缸内设有活塞,所述活塞将所述缸分割为负压腔和连通腔,所述内段的一端经所述负压腔伸入所述缸后同所述活塞连接在一起。

3.根据权利要求2所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述隔热保温腔中的设有滑轨装配口的隔热保温腔同隔热板中的所述连通腔连通,所述密封条同滑轨连接的一端朝向隔热保温腔内部弯曲。

4.根据权利要求1或2或3所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述控制室的顶部设有挡烟垂壁,所述挡烟垂壁包括从上向下依次设置的至少两块挡烟板和设置于挡烟板的喷雾头;所述挡烟板,相邻的挡烟板之间可伸缩地套接在一起。

5.根据权利要求4所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述挡烟板,相邻的挡烟板之间、位于上方的挡烟板的下端可伸缩地套接位于下方的挡烟的上端;所述喷雾头设置于所述挡烟板中位于最下方的挡烟板,所述挡烟板中位于最下方的挡烟板内设有储水腔,所述储水腔设有第一进水口,所述储水腔同所述喷雾头连通,所述挡烟板中位于最上方的挡烟板设有第二进水口,所述第二进水口和第一进水口通过可伸缩的螺旋管对接在一起。

6.根据权利要求4所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述挡烟板,相邻的挡烟板之间还设有当相邻的挡烟板处于伸出状态时将相邻的挡烟板密封连接在一起的密封垫。

7.根据权利要求4所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,还包括使所有的所述挡烟板维持在收缩状态的收缩位维持结构。

8.根据权利要求1或2或3所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述控制室设有穿线孔,所述穿线孔由第一半圆形缺口和第二半圆形缺口合围而成,所述第一半圆形缺口设置于所述窗口,所述第二半圆形缺口设置于所述窗板,所述窗板和控制室之间设有使窗板保持关闭在所述窗口上的合窗机构,所述合窗机构包括设置于控制室的螺栓、设置于窗板的供螺栓穿过的螺栓卡入缺口和螺纹连接于螺栓而将窗板压持住的螺母。

9.根据权利要求8所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述螺母包括同所述螺栓配合的螺纹孔段,所述螺纹孔段的孔壁上设有沿螺母轴向延伸的沟槽,所述沟槽贯穿所述螺纹孔段。

10.根据权利要求9所述的设有多腔隔热窗的石油冶炼控制室,其特征在于,所述沟槽的槽壁上设有刃。
