专利号: 2016103303664
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

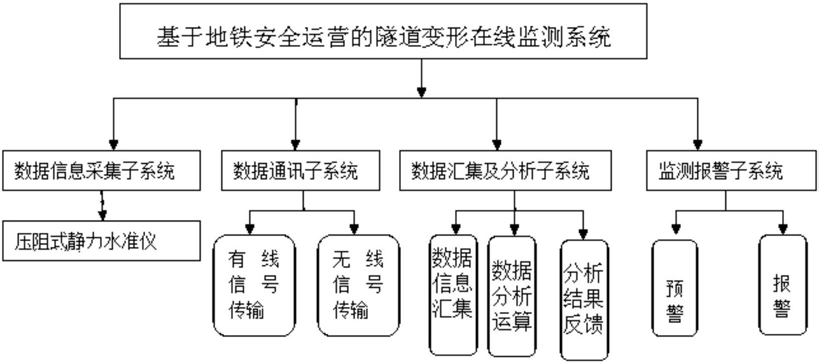

1.一种地铁隧道变形在线监测系统,其特征在于,包括:

数据信息采集子系统:实时在线采集地铁隧道变形数据信息;

数据汇集及分析子系统:结合地铁隧道现状条件对采集的地铁隧道变形数据信息进行集中分析处理,得到分析处理后的监测信息;

数据通讯子系统:实现对采集的地铁隧道变形数据信息及分析处理后的监测信息的传输;

监测报警子系统:根据监测信息进行监测预警或报警,并自动生成处理方案;

所述数据信息采集子系统通过数据通讯子系统与数据汇集及分析子系统连通,数据汇集及分析子系统将分析处理后的监测信息通过数据通讯子系统传送给监测报警子系统。

2.根据权利要求1所述的地铁隧道变形在线监测系统,其特征在于:所述数据信息采集子系统包括压阻式静力水准仪,通过压阻式静力水准仪对地铁隧道变形数据信息进行采集。

3.根据权利要求1所述的地铁隧道变形在线监测系统,其特征在于:所述数据汇集及分析子系统包括数据信息汇集模块,数据分析运算模块以及分析结果反馈模块。

4.根据权利要求3所述的地铁隧道变形在线监测系统,其特征在于:所述数据分析运算模块包括沉降量分析模块、水平移动分析模块、水平变形分析模块以及倾斜变形分析模块。

5.根据权利要求1所述的地铁隧道变形在线监测系统,其特征在于:所述监测报警子系统包括预警模块、报警模块。

6.一种地铁隧道变形在线监测方法,其特征在于,包括以下步骤:(1)、监测并采集地铁隧道变形数据信息;

(2)、对地铁隧道变形数据信息进行汇集与实时分析,得到分析处理后的监测数据信息;

(3)、根据监测数据信息自动发布预警信息或报警信息,并启动应急预案处理方案。

7.根据权利要求6所述地铁隧道变形在线监测方法,其特征在于:所述步骤(1)中,对地铁隧道变形数据信息通过压阻式静力水准仪进行采集。

8.根据权利要求7所述地铁隧道变形在线监测方法,其特征在于:所述步骤(1)之前还包括布设地铁道床基准点及监测点,安装压阻式静力水准仪的步骤。

9.根据权利要求8所述地铁隧道变形在线监测方法,其特征在于:所述步骤(2)中,对数据实时分析包括沉降量分析、水平移动分析、水平变形分析以及倾斜变形分析。

10.根据权利要求9所述地铁隧道变形在线监测方法,其特征在于:所述倾斜变形分析采用以下方法:设A、B为两相邻监测点,A、B点间的倾斜变形为 其中SA表示测点A的下沉值;SB表示测点B的下沉值,其下沉差为ΔSAB,lAB表示A、B点间的水平距离。
