专利号: 2016103308776
申请人: 连良清
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-12-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

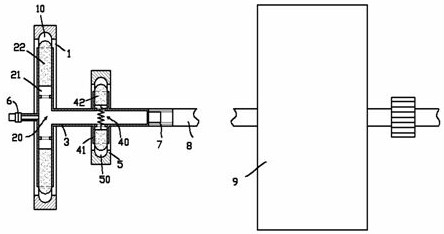

1.一种汽车节能刹车系统,其特征在于:包括与汽车轮毂相互固定的呈空心扁圆盒状的节能刹车鼓壳(1);所述节能刹车鼓壳(1)内包含有节能刹车器,所述节能刹车器中部为液压腔(20),该液压腔(20)外侧周向均布有沿着所述节能刹车鼓壳(1)径向延伸的液压缸(21),各液压缸(21)内设有滑塞柱(22),所述滑塞柱(22)的外端伸出所述液压缸(21),面向制于所述节能刹车鼓壳(1)内壁的、环绕所述节能刹车器的摩擦环槽(10);所述节能刹车器的中心轴向延伸一根空心传动轴(3),所述空心传动轴(3)上还装配一个制动刹车器,所述制动刹车器以所述空心传动轴(3)的内部为液压腔(40),且制动刹车器的液压腔(40)外侧亦周向均布有径向延伸的、配设有滑塞柱(42)的液压缸(41);所述制动刹车器内的各滑塞柱(42)面向一个包围制动刹车器的制动刹车鼓壳(5)的内壁的摩擦环槽(50);所述制动刹车鼓壳(5)与车体相对固定;所述节能刹车器、制动刹车器的液压缸(21、41)及所述空心传动轴(3)的内部均连通至液压给油管;所述空心传动轴(3)的一端形成封闭端,该封闭端通过单向轴承(7)枢接一根储能轴(8),所述储能轴(8)上装配有储能飞轮(9)。

2.根据权利要求1所述的汽车节能刹车系统,其特征在于:所述制动刹车器中的滑塞柱(42)的径向向外的滑动阻力大于所述节能刹车器中的滑塞柱(22)的径向向外的滑动阻力。

3.根据权利要求2所述的汽车节能刹车系统,其特征在于:所述制动刹车器中的两个滑塞柱(42)之间具有径向约束机构,以此实现该两个滑塞柱较大的径向向外的滑动阻力。

4.根据权利要求3所述的汽车节能刹车系统,其特征在于:所述径向约束机构为连接该两个滑塞柱的拉簧。

5.根据权利要求3所述的汽车节能刹车系统,其特征在于:所述的两个滑塞柱(42)具有磁性,且异极相对,使它们之间具有磁吸力,由所述该两个经磁化的滑塞柱(42)本身形成所述径向约束机构。

6.根据权利要求1所述的汽车节能刹车系统,其特征在于:所述制动刹车器的液压腔(40)与液压缸(41)之间设有特种阀门(43),所述特种阀门(43)具有如下特点:所述液压缸(41)中的液体可以无阻力地回流至液压腔(40);而液压腔(40)内的液体则需要在压力超过设定压力值才能进入液压缸(41);具体地,所述特种阀门(43)包括并列设置的第一单向阀、第二单向阀;所述第一单向阀的流通方向从所述液压腔(40)至液压缸(41),而所述第二单向阀的流通方向从所述液压缸(41)至液压腔(40);并且,所述第一单向阀中串接一个压力阀,所述压力阀的泄压临界值为所述设定压力值。
