专利号: 2016103356623
申请人: 朱双海
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

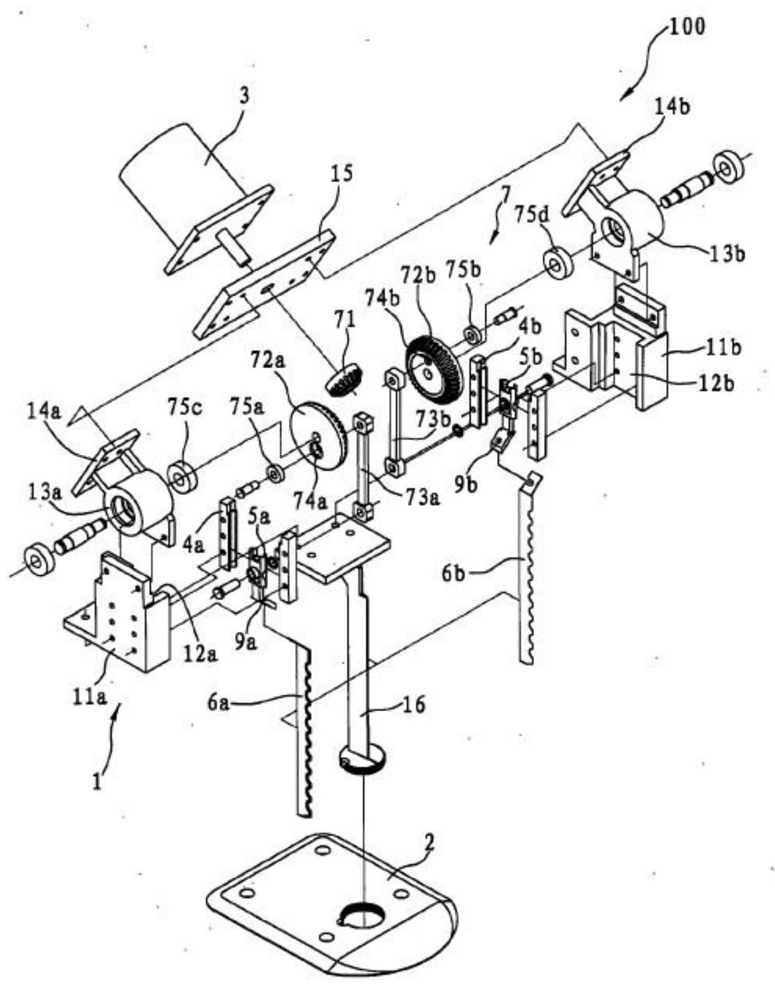

1.一种双刀裁剪机,包括支架(1),分别带动第一刀片和第二刀片做切割运动的第一连杆和第二连杆,驱动该第一连杆和第二连杆运动的第一从动齿轮和第二从动齿轮;其特征在于:所述第一从动齿轮和第二从动齿轮的齿面呈平行设置并分别偏心固定有第一滑块和第二滑块;所述第一连杆和第二连杆的上端分别设有与该第一滑块和第二滑块滑动配合的滑槽,下端分别与所述第一刀片和第二刀片可拆卸固定连接,所述第一从动齿轮和第二从动齿轮由主动齿轮驱动,所述第一从动齿轮和第二从动齿轮转动方向位于同一平面,且所述主动齿轮驱动位于所述第一从动齿轮和第二从动齿轮之间; 所述支架(1)的上部与上壳体(11)固定连接,所述上壳体(11)一侧容置所述第一从动齿轮、第二从动齿轮,另一侧固定安装有驱动电机,所述第一滑块和第二滑块沿所述第一从动齿轮和第二从动齿轮中心连线的中点对称设置,所述第一从动齿轮位于所述第二从动齿轮上方;所述第一滑块和第二滑块上分别套设有辊针轴承;所述滑槽内嵌合有套扣在所述辊针轴承上的辊针衬套挡板;所述辊针衬套挡板横截面呈U型。

2.根据权利要求1所述的一种双刀裁剪机,其特征在于:所述第一刀片和第二刀片分别与所述第一连杆和第二连杆的下端通过销轴连接。

3.根据权利要求1所述的一种双刀裁剪机,其特征在于:所述第一刀片和第二刀片分别与所述第一连杆和第二连杆的下端通过螺钉连接。

4.根据权利要求1所述的一种双刀裁剪机,其特征在于:所述第一从动齿轮和第二从动齿轮由固定在电机输出轴上的主动齿轮驱动。

5.根据权利要求1所述的一种双刀裁剪机,其特征在于:所述第一从动齿轮和第二从动齿轮为斜齿圆柱齿轮。
