专利号: 2016103384002
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.双面全显色提花织物织造方法,其特征在于包括以下步骤:

(1)全显色组织库和接结组织的设计:选择所需的两个基本组织A和B,A和B组织特征相同,但具有不同的起始点;

(2)织物表层和里层计算机数码图像的设计:用于织物表层和里层的计算机数码图像具有一定的技术要求,在图像的技术特征满足的前提下,图像的效果可以多样,从而在织物的正面和反面产生不同的图案效果;

(3)组织替换形成织物表层图案正面朝上和朝下组织结构图:灰度图像表层中黑白和全显色组织库中经纬组织的更换关系存在变化,分别组织替换表层的灰度级和与其相对应的全显色组织,进行组合形成表层正面朝上和朝下的两个组织结构图;

(4)组织替换形成织物里层图案正面朝上和朝下组织结构图:灰度图像里层中黑白和全显色组织库中经纬组织的更换关系存在变化,分别组织替换里层的灰度级和与其相对应的全显色组织,进行组合形成里层正面朝上和朝下的两个组织结构图;

(5)水平翻转表层和里层的组织结构图:将表层组织结构图ZS和ZX水平翻转,分别得到ZSJ和ZXJ,表层组织结构图统称为Za,其中a=S、X、SJ、XJ,将里层组织结构图FS和FX水平翻转,分别得到FSJ和FXJ,里层组织结构图统称为Fa,其中a=S、X、SJ、XJ;

(6)表里层组合形成表层图案在正面里层图案在反面的双面全显色换层织物结构图:

将Za、Fa、接结组织JA和接结组织JB以不同的方式组合形成表层图案在正面、里层图案在反面的双面全显色纱线换层织物结构图ZaFa;

(7)组织点反转形成表层图案在反面里层图案在正面的双面全显色换层织物结构图:

将表层图案在正面、里层图案在反面的双面全显色换层织物结构图ZaFa的组织点反转,即经组织点和纬组织点互换,得到表层图案在反面、里层图案在正面的双面全显色图案换层织物结构图FaZa;

(8)双面全显色换层织物结构图应用于织造:

根据以上步骤设计所得的偶数组纬双面全显色换层织物结构图,设定经纬密度,即可进行正反面为单经偶数纬或偶数经单纬的双面全显色换层提花织物织造:对应正反面效果,将偶数组纬的双面全显色换层织物结构图加上选纬信息,设定经纬密度,或将偶数组纬双面全显色换层织物结构图旋转90度,加上选纬信息,并设定经纬密度,即可。

2.如权利要求1所述的双面全显色提花织物织造方法,其特征在于:所述基本组织的有效选择范围为原组织中的斜纹和缎纹,经、纬组织循环相同,且在3到48之间。

3.如权利要求1所述的双面全显色提花织物织造方法,其特征在于:所述的步骤(1)具体为:

①根据基础组织B的组织特征,对基础组织A设定全显色技术点AB,全显色技术点效果如同一种原组织加强组织,方法是将基础组织B的组织点反转,并向上沿经向加强M点,在不破坏全显色技术点的情况下设计一组影光组织作为基础组织;

②根据基础组织A的组织特征,对基础组织B设定全显色技术点BA,方法是将基础组织A的组织点反转,并向下沿经向加强M点,在不破坏全显色技术点的情况下设计一组影光组织作为配合组织;

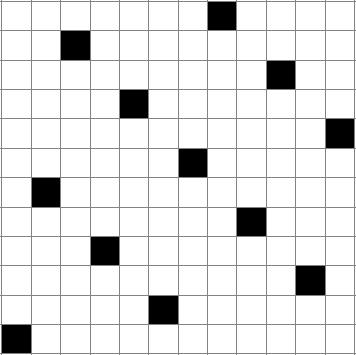

③以基础组织A和B沿纬向1:1组合后的组织为基础,设计一种接结组织,属于里经接表纬的接结组织,方法是将组合后的组织中的经组织点均匀减少,组织循环数整数倍增加,并确保每一经或每一纬上有且只有一个交织点,完成的接结组织具有规则组织的特征,称之为接结组织JA,⑤以基本组织A和B的全显色技术点AB和BA沿纬向1:1组合后的组织为基础,设计一种接结组织,属于表经接里纬的接结组织,方法是将组合后的组织中的经组织点均匀减少,组织循环数整数倍增加,并确保每一经或每一纬上有且只有一个交织点,完成的接结组织同样具有规则组织的特征,称之为接结组织JB。

4.如权利要求1所述的双面全显色提花织物织造方法,其特征在于,所述的步骤(2)具体为:

①该计算机图像为位图模式,设计时可以是彩色图也可以是灰度图,但最后需消色为灰度模式的图像,灰度级别不超过设计的全显色组织中的基础组织和配合组织的数目;

②将完成的织物表层偶数个计算机灰度图像依次排列成A1、B1、A2、B2、……;

③将完成的织物里层偶数个计算机灰度图像依次排列成C1、D1、C2、D2、……。

5.如权利要求1所述的双面全显色提花织物织造方法,其特征在于,所述的步骤(3)具体为:

①将完成的计算机灰度图像A1、A2、……的图像灰度黑到白与基础组织的纬面组织到经面组织一一替换,形成各自的正面朝上大循环组织图,对应称为ZSA1、ZSA2、……,同样的,将完成的计算机灰度图像B1、B2、……的图像灰度黑到白与配合组织纬面组织到经面组织一一替换,形成各自的正面朝上大循环组织图,对应称为ZSB1、ZSB2、……,②将完成的计算机灰度图像A1、A2、……的图像灰度黑到白与基础组织的经面组织到纬面组织一一替换,形成各自的正面朝下大循环组织图,对应称为ZXA1、ZXA2、……,同样的,将完成的计算机灰度图像B1、B2、……的图像灰度黑到白与配合组织经面组织到纬面组织一一替换,形成各自的正面朝下大循环组织图,对应称为ZXB1、ZXB2、……,③将大循环组织图ZSA1、ZSB1按相同起始位置沿纬向1:1组合可以设计两色纬正面朝上表层织物结构图,即按ZSA1第一纬∶ZSB1第一纬依次排列;将大循环组织图ZSA1、ZSB1、ZSA2和ZSB2沿纬向1:1:1:1组合可以设计四色纬正面朝上表层织物结构图,即按ZSA1第一纬∶ZSB1第一纬∶ZSA2第一纬∶ZSB2第一纬依次排列,依次类推,可以设计偶数组纬的正面朝上表层织物结构图ZS,④将大循环组织图ZXA1、ZXB1按相同起始位置沿纬向1:1组合可以设计两色纬正面朝下表层织物结构图,即按ZXA1第一纬∶ZXB1第一纬依次排列;将大循环组织图ZXA1、ZXB1、ZXA2和ZXB2沿纬向1:1:1:1组合可以设计四色纬正面朝下表层织物结构图,即按ZXA1第一纬∶ZXB1第一纬∶ZXA2第一纬∶ZXB2第一纬依次排列,依次类推,可以设计偶数组纬的正面朝下表层织物结构图ZX。

6.如权利要求1所述的绣双面全显色提花织物织造方法,其特征在于,所述的步骤(4)具体为:

①将完成的计算机灰度图像C1、C2、……的图像灰度黑到白与基础组织的纬面组织到经面组织一一替换,形成各自的正面朝上大循环组织图,对应称为FSC1、FSC2、……,同样的,将完成的计算机灰度图像D1、D2、……的图像灰度黑到白与配合组织纬面组织到经面组织一一替换,形成各自的正面朝上大循环组织图,对应称为FSD1、FSD2、……,②将完成的计算机灰度图像C1、C2、……的图像灰度黑到白与基础组织的经面组织到纬面组织一一替换,形成各自的正面朝下大循环组织图,对应称为FXC1、FXC2、……,同样的,将完成的计算机灰度图像D1、D2、……的图像灰度黑到白与配合组织经面组织到纬面组织一一替换,形成各自的正面朝下大循环组织图,对应称为FXD1、FXD2、……,③将大循环组织图FSA1、FSB1按相同起始位置沿纬向1:1组合可以设计两色纬正面朝上里层织物结构图,即按FSA1第一纬∶FSB1第一纬依次排列;将大循环组织图FSA1、FSB1、FSA2和FSB2沿纬向1:1:1:1组合可以设计四色纬正面朝上里层织物结构图,即按FSA1第一纬∶FSB1第一纬∶FSA2第一纬∶FSB2第一纬依次排列,依次类推,可以设计偶数组纬的正面朝上里层织物结构图FS,④将大循环组织图FXA1、FXB1按相同起始位置沿纬向1:1组合可以设计两色纬正面朝下里层织物结构图,即按FXA1第一纬∶FXB1第一纬依次排列;将大循环组织图FXA1、FXB1、FXA2和FXB2沿纬向1:1:1:1组合可以设计四色纬正面朝下里层织物结构图,即按FXA1第一纬∶FXB1第一纬∶FXA2第一纬∶FXB2第一纬依次排列,依次类推,可以设计偶数组纬的正面朝下里层织物结构图FX。

7.如权利要求1所述的双面全显色提花织物织造方法,其特征在于,所述的步骤(5)具体为:

①将表层组织结构图ZS和ZX水平翻转,分别得到ZSJ和ZXJ,将ZS、ZX、ZSJ和ZXJ统一命名为Za,其中a=S、X、SJ、XJ,②将里层组织结构图FS和FX水平翻转,分别得到FSJ和FXJ,将FS、FX、FSJ和FXJ统一命名为Fa,其中a=S、X、SJ、XJ。

8.如权利要求1所述的双面全显色提花织物织造方法,其特征在于,所述的步骤(6)具体为:

①将表层织物结构图Za和接结组织JB沿经向1:1排列,获得复合结构图ZaJB,再将接结组织JA和里层织物结构图Fa沿经向1:1排列,获得复合结构图JAFa,最后将ZaJB和JAFa沿纬向

1:1排列,获得具有偶数组纬双面全显色换层织物结构图ZaFa-1,ZaFa-1的正面色彩即正面图案色彩由表经表纬交织构成,反面色彩即反面图案色彩由里经里纬交织构成,②将接结组织JB和表层织物结构图Za沿经向1:1排列,获得复合结构图JBZa,再将里层织物结构图Fa和接结组织JA沿经向1:1排列,获得复合结构图FaJA,最后将JBZa和FaJA沿纬向1:1排列,获得具有偶数组纬双面全显色换层织物结构图ZaFa-2,ZaFa-2的正面色彩即正面图案色彩由里经表纬交织构成,反面色彩即反面图案色彩由表经里纬交织构成,③将里层织物结构图Fa和接结组织JA沿经向1:1排列,获得复合结构图FaJA,再将接结组织JB和里层织物结构图Za沿经向1:1排列,获得复合结构图JBZa,最后将FaJA和JBZa沿纬向1:1排列,获得具有偶数组纬双面全显色换层织物结构图ZaFa-3,ZaFa-3的正面色彩即正面图案色彩由里经里纬交织构成,反面色彩即反面图案色彩由表经表纬交织构成,④将接结组织JA和里层织物结构图Fa沿经向1:1排列,获得复合结构图JAFa,再将表层织物结构图Za和接结组织JB沿经向1:1排列,获得复合结构图ZaJB,最后将JAFa和ZaJB沿纬向1:1排列,获得具有偶数组纬双面全显色换层织物结构图ZaFa-4,ZaFa-4的正面色彩即正面图案色彩由表经里纬交织构成,反面色彩即反面图案色彩由里经表纬交织构成。

9.如权利要求1所述的双面全显色提花织物织造方法,其特征在于,所述的步骤(7)具体为:

①将双面全显色换层织物结构图ZaFa-1组织点反转可得到表里图案换层的双面全显色换层提花织物结构图FaZa-1,FaZa-1的正面色彩即反面图案色彩由里经里纬交织构成,反面色彩即正面图案色彩由表经表纬交织构成,②将双面全显色换层织物结构图ZaFa-2组织点反转可得到表里图案换层的双面全显色换层提花织物结构图FaZa-2,FaZa-2的正面色彩即反面图案色彩由表经里纬交织构成,反面色彩即正面图案色彩由里经表纬交织构成,③将双面全显色换层织物结构图ZaFa-3组织点反转可得到表里图案换层的双面全显色换层提花织物结构图FaZa-3,FaZa-3的正面色彩即反面图案色彩由表经表纬交织构成,反面色彩即正面图案色彩由里经里纬交织构成,④将双面全显色换层织物结构图ZaFa-4组织点反转可得到表里图案换层的双面全显色换层提花织物结构图FaZa-4,FaZa-4的正面色彩即反面图案色彩由里经表纬交织构成,反面色彩即正面图案色彩由表经里纬交织构成。

10.如权利要求1所述的双面全显色提花织物织造方法,其特征在于:所述的织造过程中,可将2种或2种以上双面全显色换层织物结构图运用于一块面料的织造。
