1.一种高强高韧长玄武岩纤维增强尼龙6复合材料的制备，其特征在于，所述复合材料是由下列重量百分比的原料构成，5-20wt%的增韧剂、10-40wt%的长玄武岩纤维、35-83wt%的尼龙6母粒以及2-5wt%的加工助剂，所述加工助剂为硅烷偶联剂或/和热稳定剂；

并且复合材料是采用下列装置完成的；

所述装置包括安装有若干长纤维卷（2）的支架（1），与挤出机（5）出口端相连接的控温浸渍模具（6），依次安装于支架（1）和控温浸渍模具（6）之间的导辊（3）和限位导辊（4），安装于控温浸渍模具（6）内的若干浸渍辊（7），设置于控温浸渍模具（6）出口端的冷却水槽（8），安装于冷却水槽（8）内的压辊（12），分别安装于冷却水槽（8）入口处和出口处的两导向辊（9），安装于冷却水槽（8）出口处的牵引辊（10）以及安装于牵引辊（10）出料端的切粒机（11）；

所述制备的具体步骤为：将长玄武岩纤维从支架（1）上的长纤维卷（2）中引出并展开，经过导辊（3）和限位导辊（4）引入到控温浸渍模具（6）内的浸渍辊（7），挤出机（5）将尼龙6母粒、增韧剂以及加工助剂挤入到控温浸渍模具（6）内，调控控温浸渍模具（6）内的温度以及牵引辊（10）的速度，浸渍后的纤维束通过冷却水槽（8）入口处导向辊（9）进入到冷却水槽（8）内的压辊（12）进行冷却，最后在切粒机（11）中进行造粒，干燥后得到高强高韧长玄武岩纤维增强尼龙6复合材料粒子。

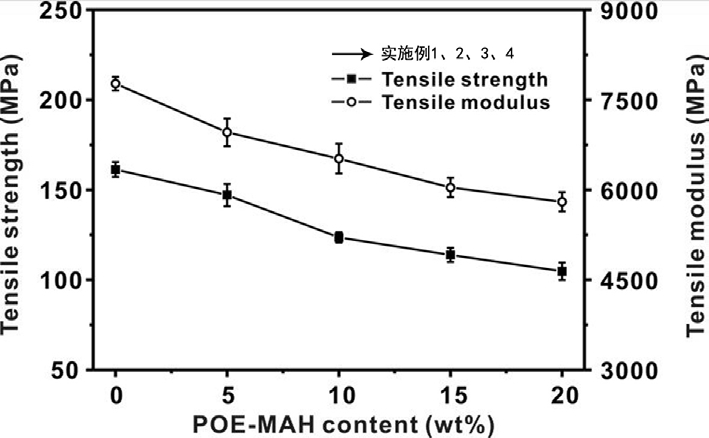

2.根据权利要求1所述的一种高强高韧长玄武岩纤维增强尼龙6复合材料的制备，其特征在于，所述增韧剂为马来酸酐接枝改性的乙烯辛烯共聚物、苯乙烯-丁二烯-苯乙烯三嵌段共聚物、苯乙烯-乙烯-丁烯-苯乙烯嵌段共聚物或者乙烯丙烯酸共聚物。

3.根据权利要求2所述的一种高强高韧长玄武岩纤维增强尼龙6复合材料的制备，其特征在于，所述控温浸渍模具（6）内的温度为225 250℃，玄武岩纤维的牵引速率为5 35mm/s。

~ ~

4.根据权利要求3所述的一种高强高韧长玄武岩纤维增强尼龙6复合材料的制备，其特征在于，每个浸渍辊（7）的安装方向与纤维束的移动方向相垂直，相邻浸渍辊（7）之间呈上下交叉配合。

5.根据权利要求4所述的一种高强高韧长玄武岩纤维增强尼龙6复合材料的制备，其特征在于，所述浸渍辊（7）的个数为2 8个。

~
