专利号: 2016103400522
申请人: 安徽工程大学
专利类型:发明专利
专利状态:无效专利
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

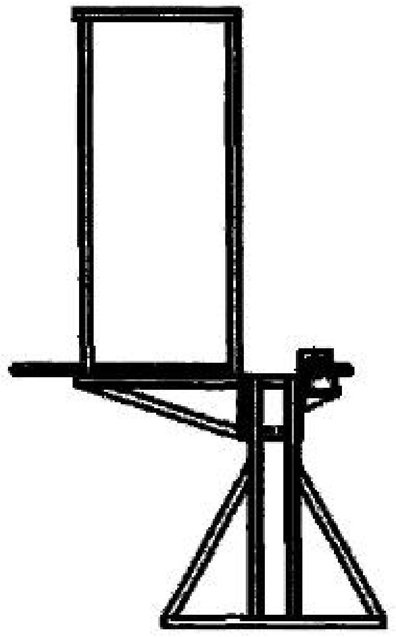

1.旋转升降晾衣架,其特征在于:包括中间滑动体,所述中间滑动体上端安装有晾衣架上支撑,中间滑动体下端安装有晾衣架下支撑,中间滑动体外围包裹有晾衣架竖直支撑。

2.根据权利要求1所述的旋转升降晾衣架,其特征在于:所述晾衣架上支撑包括上外轴承座、贴在上外轴承座下端面的上外轴承防尘罩、位于上外轴承防尘罩下方的上外轴承、卡在上外轴承内径中的上内轴承座和配合安装在上内轴承座上端面上的轴联接中间活动件;所述上内轴承座中部嵌有上内轴承,上内轴承座下端面上设有凹槽,所述凹槽的内侧面上设有盲孔,所述盲孔中均设有增摩擦弹簧,所述凹槽中卡有圆珠卡片,所述圆珠卡片上设有圆珠通孔,所述圆珠通孔内卡有增摩擦弹珠,所述增摩擦弹珠外侧的球冠面压在增摩擦弹簧上; 所述晾衣架下支撑包括下外轴承座、安装在下外轴承座内的下外轴承和卡在下外轴承上部的下内轴承座,所述下内轴承座中嵌有下内轴承,下内轴承座的一侧设有伸出臂; 所述晾衣架竖直支撑内侧面上设有竖直的导轨。

3.根据权利要求2所述的旋转升降晾衣架,其特征在于:所述中间滑动体包括丝杆,所述丝杆的中部上侧配合有上丝杆螺母套,丝杆的中部下侧配合有下丝杆螺母套,丝杆的下端连接有电机; 所述上丝杆螺母套的上端面固定有与上内轴承座穿插配合的中间活动件触头;上丝杆螺母套上端面还固定有一圈圆环,所述圆环的外侧面上设有一圈与增摩擦弹珠配合的环形凹弧面;所述上丝杆螺母套、下丝杆螺母套之间连接有与丝杆平行的塑料贴片,所述塑料贴片可在导轨内上下滑动;所述下丝杆螺母套前端固定有纵向放置的晾衣架外支撑,所述晾衣架外支撑与上丝杆螺母套之间连接有晾衣架支撑筋。

4.根据权利要求3所述的旋转升降晾衣架,其特征在于:所述丝杆上部套有位于上丝杆螺母套上方的上丝杆螺母,所述上丝杆螺母为上内轴承的下限位;丝杆下部套有位于下丝杆螺母套下方的下丝杆螺母;所述下丝杆螺母为下内轴承的上限位; 所述晾衣架竖直支撑的上下两端分别通过螺钉与上内轴承座、下内轴承座相连。

5.根据权利要求2至4中任一项所述的旋转升降晾衣架,其特征在于:所述上内轴承座纵向开有两组孔,每组三个孔,两组孔的中心分布在不同的圆周上,其中一组为盲孔,一组为通孔。

6.根据权利要求5所述的旋转升降晾衣架,其特征在于:所述轴联接中间活动件下端面上设有三个凸销,所述凸销与上内轴承座上的盲孔分别间隙配合;轴联接中间活动件上端面均匀设有三个圆筒;所述上外轴承座下端面上均匀设有三个与圆筒配合的圆孔,所述圆筒与圆孔分别对应采用间隙配合,圆筒内均装有弹簧,弹簧的上端抵在圆孔内。
