专利号: 2016103409372
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

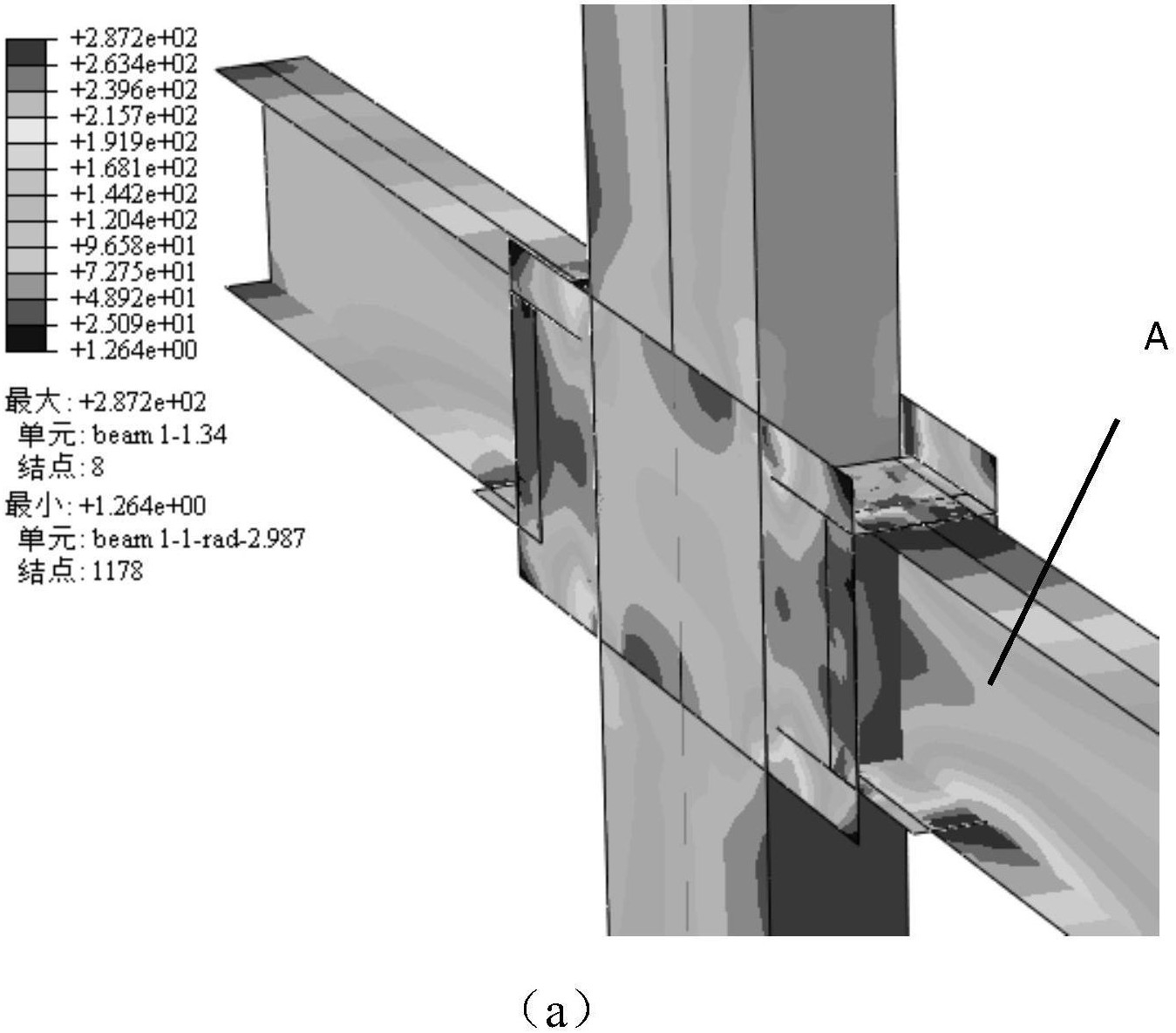

1.一种支撑插入式梁柱支撑双侧板节点,其特征在于:包括多腔钢管混凝土组合柱,及通过两块侧板水平固定在多腔钢管混凝土组合柱一侧的加强型H型钢组合梁,沿所述加强型H型钢组合梁的上方呈倾斜角度插入有预设加强板的支撑方管,预设加强板的支撑方管与加强型H型钢组合梁、多腔钢管混凝土组合柱构成支撑插入式梁柱支撑双侧板节点;所述加强型H型钢组合梁包括H型钢,以及在H型钢端部型钢翼缘之间设置的两块加劲肋,沿加劲肋内侧的H型钢腹板两侧连接有一对与H型钢边沿相齐平的连接件,所述连接件为角钢结构,角钢的外端面上分布有螺栓孔;所述侧板设有与连接件螺栓孔相对应的通孔;在H型钢上下翼缘外侧分别焊接有上盖板和下盖板,所述上盖板和下盖板的宽度大于H型钢上下翼缘的宽度;所述预设加强板的支撑方管包括支撑方管,以及设在支撑方管端部左右两侧的加强侧板和上下两侧的加强盖板,左右加强侧板为上部一侧切去直角的矩形板,切去部分斜边与支撑方管一个侧边贴合,相对切去直角部分的对角的底边水平设置;将预先制作好的预设加强板的支撑方管插入两侧板之间,满足预设加强侧板的支撑方管的左右加强侧板的切去部分斜边与两侧板的斜边完全贴合,然后采用熔透焊方式将左右加强侧板与两侧侧板相连,将支撑方管夹持为30°-60°倾斜角;支撑插入式梁柱支撑双侧板节点在支撑插入装配的多腔钢管混凝土组合柱支撑框架体系中应用,用于支撑该框架体系的单上斜梁与水平梁支撑。2.根据权利要求1所述的一种支撑插入式梁柱支撑双侧板节点,其特征在于:所述加劲肋固定在H型钢的腹板两侧。3.根据权利要求1所述的一种支撑插入式梁柱支撑双侧板节点,其特征在于:所述侧板为设有斜边的矩形板,在两块夹持在多腔钢管混凝土组合柱的矩形板延伸出多腔钢管混凝土组合柱边缘,斜边设在延伸段的上方。4.根据权利要求1所述的一种支撑插入式梁柱支撑双侧板节点,其特征在于:所述左右加强侧板的宽度大于支撑方管的厚度;所述上下两侧的加强盖板稍大于支撑方管的宽度。
