专利号: 2016103434622
申请人: 陈玉兰
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

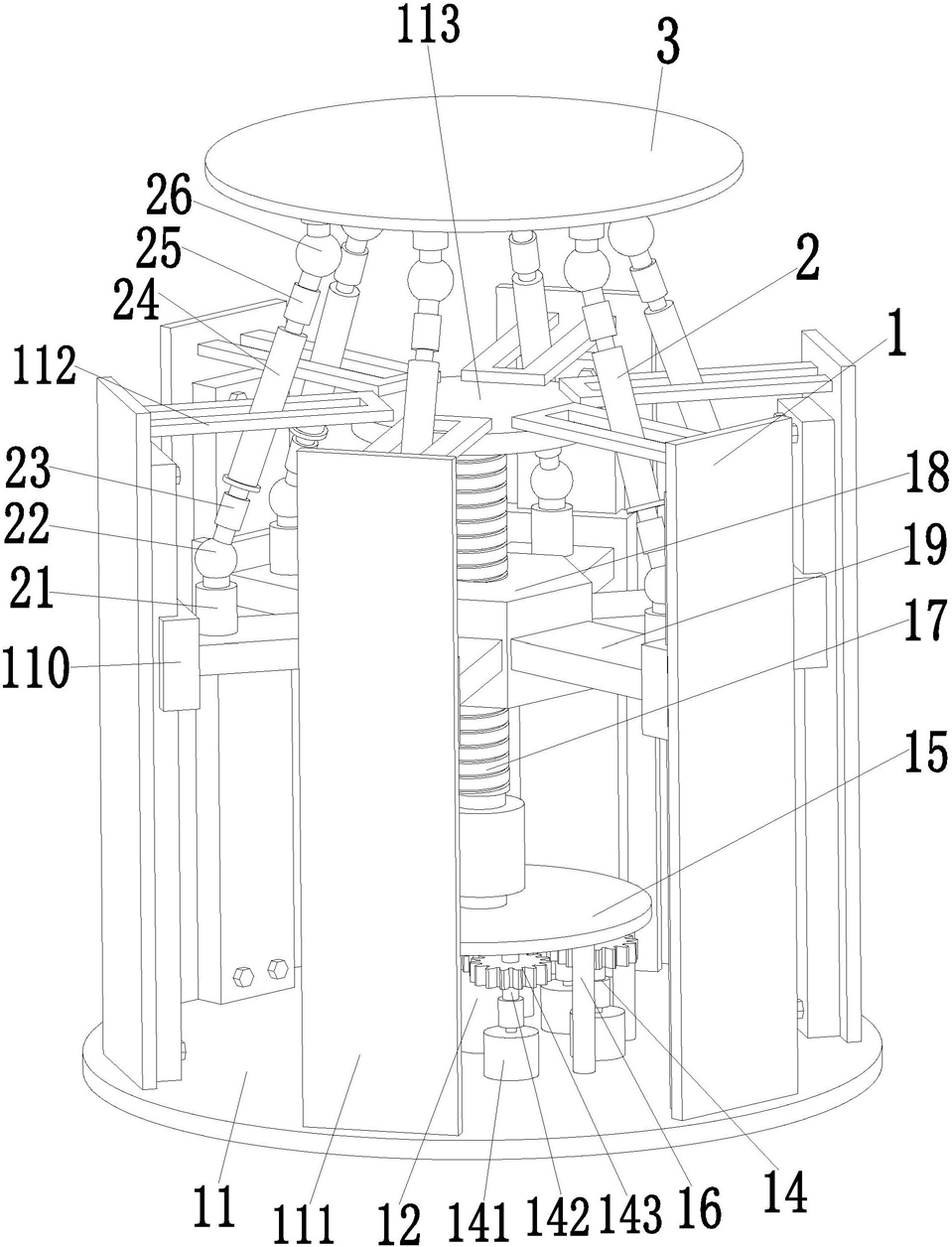

1.一种用于无人机高空航拍的自稳平台,其特征在于:包括固定机架(1),所述固定机架(1)包括下平台(11),所述下平台(11)的上端面中部通过轴承安装有传动轴(12),传动轴(12)的中部通过键安装有传动齿轮(13),传动齿轮(13)沿轴向方向分别与六个传动支链(14)相啮合,传动支链(14)包括底端通过电机座安装在下平台(11)上的传动电机(141),传动电机(141)的输出端通过联轴器与驱动轴(142)相连,驱动轴(142)的中部通过键安装有驱动齿轮(143),驱动齿轮(143)与传动齿轮(13)相啮合,且六个传动支链(14)上的六个驱动轴(142)上端通过轴承均与支撑台(15)相连;所述支撑台(15)的中部通过轴承与传动轴(12)相连,支撑台(15)的下端面沿轴线方向均匀焊接有六根支撑柱(16),六根支撑柱(16)的下端面均安装在下平台(11)上;所述传动轴(12)的上端通过联轴器与传动丝杠(17)相连,传动丝杠(17)的中部通过螺纹连接方式安装有传动滑块(18),传动滑块(18)为正六边形结构,传动滑块(18)的六个端面分别焊接有六根移动柱(19),六根移动柱(19)的末端分别安装在六个直线滑轨(110)上,六个直线滑轨(110)通过螺钉分别安装在六块支撑板(111)上,六块支撑板(111)的下端分别焊接在下平台(11)上;所述六块支撑板(111)的上端内壁上分别焊接有六根限位支柱(112),六根限位支柱(112)的中部分别开设有六个方型限位口,六根限位支柱(112)的末端分别焊接在固定台(113)上,固定台(113)的中部通过轴承与传动丝杠(17)的上端相连;所述六根移动柱(19)的上端面分别安装有六个并联支链(2),六个并联支链(2)的上端均匀安装在上平台(3)上,且每个并联支链(2)的中部均穿设在对应限位支柱(112)的方型限位口中;

所述并联支链(2)包括下端焊接在移动柱(19)上的空心下螺纹轴(21),空心下螺纹轴(21)上通过螺纹连接方式安装有一号球铰(22),一号球铰(22)的上端通过螺纹连接方式安装有一号套筒(23),一号套筒(23)的上端通过螺纹连接方式安装有液压缸(24),液压缸(24)的上端通过螺纹连接方式安装有二号套筒(25),二号套筒(25)的上端通过螺纹连接方式安装有二号球铰(26),二号球铰(26)的上端通过螺纹连接方式安装有空心上螺纹轴(27),空心上螺纹轴(27)焊接在上平台(3)的下端面上。

2.根据权利要求1所述的一种用于无人机高空航拍的自稳平台,其特征在于:所述六个传动支链(14)与六根支撑柱(16)之间采用相互交错方式安装在下平台(11)上。

3.根据权利要求1所述的一种用于无人机高空航拍的自稳平台,其特征在于:所述下平台(11)的中心轴线与上平台(3)的中心轴线相重合。
