专利号: 2016103519033
申请人: 林国章
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

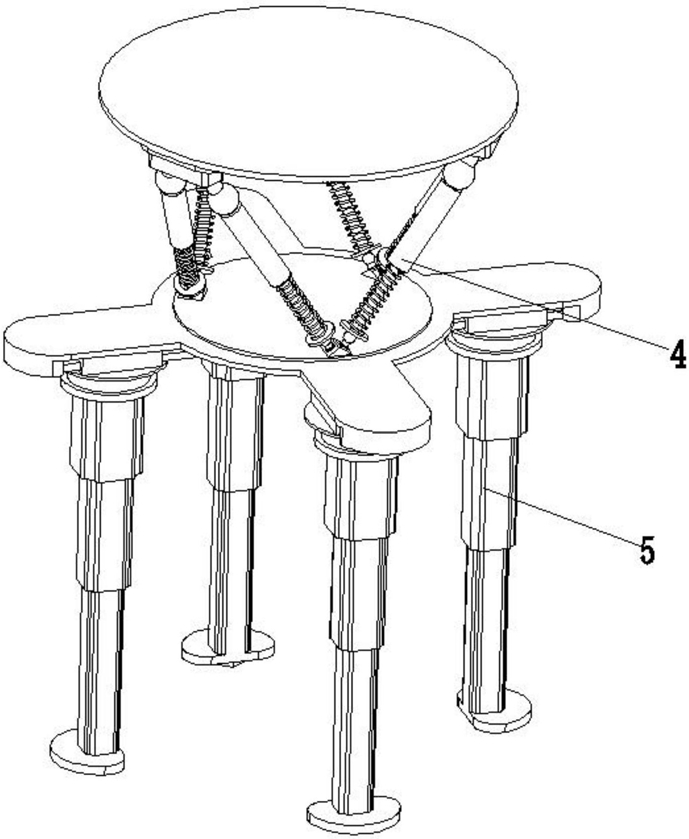

1.一种汽车轮毂码垛机器人用多自由度执行装置,其特征在于:包括Stewart并联机构和码垛机械手;所述的Stewart并联机构位于码垛机械手正上方,且Stewart并联机构下端与码垛机械手相连接;其中:

所述的Stewart并联机构包括定平台、动平台、连接座、上球铰链、电动推杆、挡盘座、下球铰链、三角座和限位弹簧;所述的连接座和三角座数量为三,上球铰链、电动推杆、挡盘座和下球铰链的数量均为六,所述的定平台和动平台均呈圆形状结构,动平台位于定平台正下方,连接座安装在定平台的下端面上,且连接座在定平台上呈正三角形位置布置,三角座安装在动平台上端面上,且连接座和三角座之间的安装位置两两交错,且三角座呈正三角形柱体结构,三角座沿其垂直中心线分别对称设置有倾斜面,倾斜面上开设有与下球铰链下端外螺纹相配合的安装螺纹孔,电动推杆底端通过上球铰链与连接座相连接,电动推杆顶端与挡盘座上端相连接,挡盘座下端与下球铰链一端相连接,下球铰链另一端安装在三角座上,限位弹簧绕套在电动推杆上,且限位弹簧一端与电动推杆相连接,限位弹簧另一端与挡盘座相连接;

所述的码垛机械手包括码垛台架、电动滑轨、移动滑块、电动转盘、液压缸、卡盘和锁紧螺栓,且电动滑轨、移动滑块、电动转盘、液压缸、卡盘和锁紧螺栓的数量均为四;所述的码垛台架呈十字型结构,码垛台架中部设置有安装盘,码垛台架外侧对称设置有支脚,电动滑轨固定在码垛台架的支脚底端面上,且电动滑轨外侧端设置有挡块,移动滑块安装在电动滑轨上,电动转盘位于移动滑块正下方,且电动转盘上端与移动滑块相连接,电动转盘下端与液压缸上端相连接,液压缸下端与卡盘之间采用锁紧螺栓进行连接固定,且液压缸采用双作用多级伸缩式液压缸,卡盘呈扇形结构。
