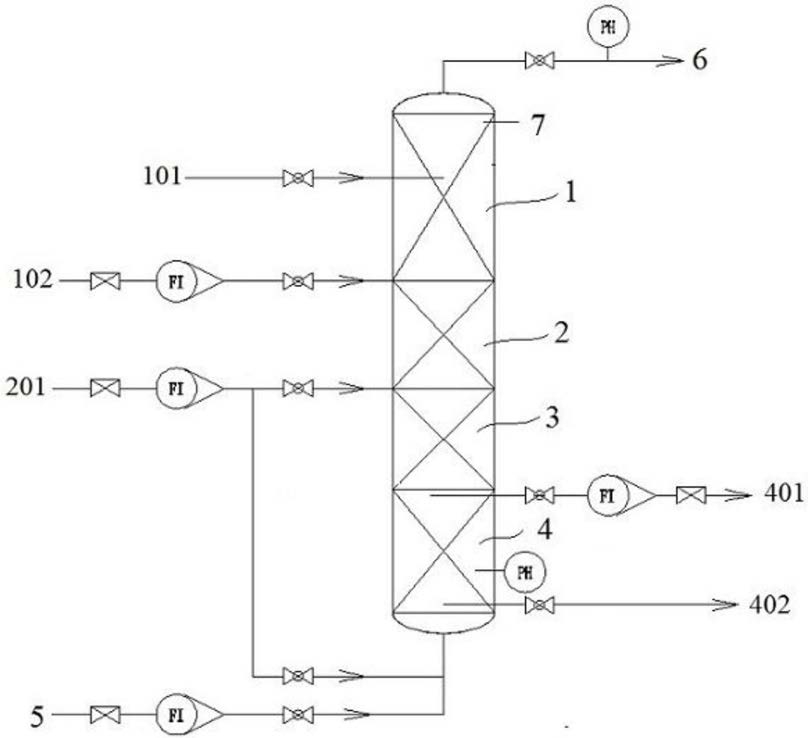

1.一种离子交换树脂连续再生装置,其特征在于:包括罐体、树脂注入口(101)、反洗水进水口(102)、进药口(201)、清洗水排出口(401)、树脂排出口(402)、清洗进水口(5)和再生废液排出口(6),所述的再生废液排出口(6)设置在罐体的顶部,所述的树脂注入口(101)设置在罐体的上部,所述的进药口(201)设置在罐体的中部,所述的反洗水进水口(102)设置在树脂注入口(101)和进药口(201)之间,所述的树脂排出口(402)设置在罐体的下部,所述的清洗水排出口(401)设置在进药口(201)和树脂排出口(402)之间,所述的慢洗水进出口(301)设置在进药口(201)和清洗水排出口(401)之间,靠近清洗水排出口(401)的位置,所述的清洗进水口(5)设置在罐体的底部。
2.根据权利要求1所述的一种离子交换树脂连续再生装置,其特征在于:所述的反洗水进水口(102)与罐体顶部之间的区域为树脂反洗区(1),其高度H1为0.6~1.2m;所述的树脂注入口(101)距离反洗水进水口(102)的高度H2=H1/3,树脂反洗区(1)的上部还设有树脂层高检测装置(7)。
3.根据权利要求2所述的一种离子交换树脂连续再生装置,其特征在于:所述的进药口(201)与反洗水进水口(102)之间的区域为再生置换区(2),其高度H3=LV1*T1,其中,LV1为树脂注入罐体的线性流速,T1为树脂在再生置换区(2)内的停留时间。
4.根据权利要求3所述的一种离子交换树脂连续再生装置,其特征在于:所述的清洗水排出口(401)距离进药口(201)之间的区域为慢洗区(3),其高度H4=SRV*V1/V4,其中,SRV为慢洗区(3)内树脂的慢洗水量,V1为树脂注入罐体的体积流速,V4为慢洗区(3)内水的体积流速。
5.根据权利要求4所述的一种离子交换树脂连续再生装置,其特征在于:所述的清洗水排出口(401)距离罐体底部的区域为树脂洗净区(4),其高度H5为0.6~1.5m。
6.根据权利要求1所述的一种离子交换树脂连续再生装置,其特征在于:所述的树脂反洗区(1)的直径D1与再生置换区(2)的直径D满足以下关系:D1≤D。
7.根据权利要求1所述的一种离子交换树脂连续再生装置,其特征在于:当再生废液的流量满足树脂反洗区(1)的反洗流量要求时,反洗水进水口(102)的进水流量为0,反洗进水口可取消。
8.根据权利要求5所述的一种离子交换树脂连续再生装置,其特征在于:当树脂洗净区(4)中的水流速和慢洗区(3)中的水流速相等时,清洗水排出口(401)的出水流速为0,慢洗区(3)和树脂洗净区(4)合二为一。
9.权利要求1中所述的离子交换树脂连续再生装置用于再生树脂的方法,其步骤为:
(1)启动连续再生装置:
注满待再生的失效树脂至再生置换区(2)上部高度后停止补入树脂;按照传统再生模式从连续再生装置底部清洗进水口(5)注入再生剂和水,依次经过反洗、注药、慢洗步骤,并根据树脂技术参数来确定每一步骤的流速、注药量、注药浓度以及时间,所有再生废液从罐体上部再生废液排出口(6)排出;当慢洗步骤完成后系统开始按正常清洗进水量对树脂进行清洗;调整清洗进水和清洗排水流量至设计正常范围,一部分清洗水进入慢洗区作为慢洗水继续向上运行,余下的清洗水从清洗水排水口(401)排出,在正式启动清洗水进水的同时再生注药即可同时启动,即从进药口(201)按照设计的进药流速注入再生剂;当清洗水进水总流量达到树脂洗净区树脂洗净需求量又或者是通过树脂排出点仪表检测树脂已洗净时,再生树脂即可排出,同时,待再生树脂持续补入,树脂反洗正式启动,连续再生装置正式进入连续再生状态;
(2)连续再生过程:
(2.1)树脂补入及运行:失效树脂由树脂注入口(101)补入,并缓慢向下部运行,自上而下分别经过树脂反洗区(1)、再生置换区(2)、慢洗区(3)、树脂洗净区(4)最终完成再生后从树脂排出口(402)排出;在树脂反洗区(1)内通过树脂层高检测装置(7)检测树脂的实际高度并以此控制树脂的补入和排出速度;
(2.2)反洗进水和排水:反洗水从反洗水进水口(102)注入,和上行的再生废液混合在一起成为反洗水,对刚注入的失效树脂进行反洗后从顶部再生废液排出口(6)排出;
(2.3)再生注药:再生剂由进药口(201)注入连续再生装置,与上行的慢洗水混合成再生液后向上部缓慢运行并对再生置换区的树脂进行再生,直至进入树脂反洗区(1)和反洗进水混合并对新注入的失效树脂反洗后从再生废液排出口(6)排出;
(2.4)清洗进水和排水:清洗进水自树脂洗净区(4)下部清洗进水口(5)注入,向上部运行对树脂进行清洗,到达树脂洗净区(4)顶部时,根据慢洗水水量需求,一部分清洗水进入慢洗区(3),作为慢洗水继续上行,对树脂进行慢洗,多余的清洗水从清洗水排出口(401)排出。
