1.一种花状四氧化三铁纳米材料的制备方法，其特征在于，包括以下步骤：(1)用去离子水分别配制浓度为0.5～0.7mol/L的Fe2+和1.0～1.6mol/L KOH溶液，且往上述KOH溶液中加入聚乙烯吡咯烷酮，使其浓度为0.5～0.7mmol/L；

(2)搅拌条件下，按Fe2+和KOH摩尔数为1:2的比例，将上述KOH溶液滴加至Fe2+溶液中形成深绿色胶体，再滴加浓度为1.5～2.3mol/LNaNO3溶液10mL，搅拌40～60min；

(3)将上述溶液70～90℃条件下水浴加热100～180min，冷却后过滤；

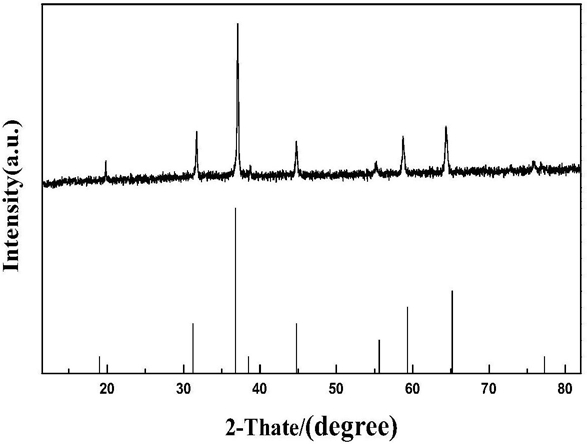

(4)将过滤所得固体于60～80℃干燥箱中保温6～10h后进行磁性分离，即得花状四氧化三铁纳米材料。

2.根据权利要求1所述的花状四氧化三铁纳米材料的制备方法，其特征在于，包括以下步骤：(1)分别称取0.045mol的FeSO4·7H2O和0.09molKOH固体，分别溶于90mL的去离子水中，并在KOH溶液中加入聚乙烯吡咯烷酮0.045mmol；

(2)在搅拌条件下，将上述KOH溶液滴加至FeSO4溶液中形成深绿色胶体，再滴加含

0.015mol的NaNO3溶液10mL，搅拌40min；

(3)将反应后的溶液在90℃条件下水浴加热100min，冷却后过滤；

(4)将过滤所得固体放入60℃干燥箱保温10h后进行磁性分离，即得花状四氧化三铁纳米材料。

3.根据权利要求1所述的花状四氧化三铁纳米材料的制备方法，其特征在于，包括以下步骤：(1)分别称取0.063mol的FeSO4·7H2O和0.126mol KOH固体，分别溶于90mL的去离子水中，并在KOH溶液中加入0.054mmol的聚乙烯吡咯烷酮；

(2)在搅拌条件下，将上述KOH溶液滴加至FeSO4溶液中形成深绿色胶体，再滴加含

0.021mol的NaNO3溶液10mL，搅拌50min；

(3)将反应后的溶液在80℃条件下水浴加热140分钟，冷却后过滤：(4)将过滤所得固体放入70℃干燥箱保温8h后进行磁性分离，即得花状四氧化三铁纳米材料。
