专利号: 2016103587929
申请人: 宿迁市通用机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

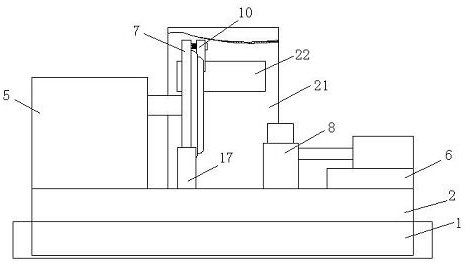

1.一种高压互感器法兰加工用机床,其特征在于,包括机床主体,所述机床主体包括工作台,所述工作台上设有水平的第一滑轨和第二滑轨,所述第一滑轨和第二滑轨平行设置,第一滑轨位于第二滑轨之间,工作台的两侧分别设有转动电机和伸缩气缸,所述转动电机包括传动轴,所述传动轴上设有法兰固定盘,所述伸缩气缸上设有工具安装块;

所述法兰固定盘呈圆盘形,其所呈的圆形的周边设有呈圆环形的定位台阶,所述定位台阶至少为2阶,定位台阶的截面呈圆弧形,其所呈的圆弧形呈1/4的圆的形状,定位台阶的周边设有对称的4个法兰夹块,所述法兰夹块上设有2个定位螺孔和1个紧固螺孔,所述定位螺孔对称设置于法兰夹块的两端,其截面呈“凸”形,定位螺孔上设有定位螺栓和弹簧,所述弹簧位于定位螺孔截面所呈的“凸”形的下半段内,所述定位螺栓的螺杆穿过定位螺孔和弹簧,并与法兰固定盘螺纹连接,定位螺栓的螺帽不穿过定位螺孔,所述紧固螺孔位于2个定位螺孔之间,呈圆柱形,紧固螺孔上设有紧固螺栓,所述紧固螺栓的螺杆穿过紧固螺孔,并与法兰固定盘螺纹连接,紧固螺栓上套有垫片,所述垫片随紧固螺栓的旋紧,与法兰夹块的表面紧密贴合;

所述法兰固定盘的正下方设有导向块,所述导向块的上端面为呈圆弧形的导向面,导向面所呈的圆弧形所对应的圆心角为β,所述β为180°,导向面内设有导向槽,所述导向槽呈圆弧形,其内设有多个水平转动的转轮,所述多个转轮之间等间隔设置,且转动方向相同,法兰固定盘的下端陷于导向面内,并与转轮接触;

所述工作台上设有挡板,所述挡板的截面呈倒U形,其所呈的倒U形的下端设有对称的电动滑块,所述电动滑块与第二滑轨对应配合,带动挡板运动,所述工具安装块的下方设有滑槽,所述滑槽与第一滑轨对应配合,工具安装块在伸缩气缸的作用下,沿第一滑轨轴向运动。

2.如权利要求1所述的一种高压互感器法兰加工用机床,其特征在于,所述挡板上开有观察窗,所述观察窗上安装有强化透明玻璃。

3.如权利要求1所述的一种高压互感器法兰加工用机床,其特征在于,所述法兰固定盘与转动电机传动轴的连接处、法兰固定盘表面以及导向块的转轮上涂覆有润滑脂。

4.如权利要求3所述的一种高压互感器法兰加工用机床,其特征在于,所述润滑脂的组成成分以重量份计,包括以下组分:基础油   60-85份;

结构改善剂  6-10份;

稠化剂   3-6份;

抗氧剂   1-2份。

5.如权利要求4所述的一种高压互感器法兰加工用机床,其特征在于,所述基础油为矿物油和合成油中的至少一种。

6.如权利要求4所述的一种高压互感器法兰加工用机床,其特征在于,所述结构改善剂为聚甲基丙烯酸甲酯、聚异丁烯、正丁醇、磷酸和十二烷基苯磺酸中的一种或多种的混合物。

7.如权利要求4所述的一种高压互感器法兰加工用机床,其特征在于,所述稠化剂为氢氧化钙、癸二酸、壬二酸、硬脂酸、十二羟基硬脂酸、硼酸、油酸、棕榈酸和白炭黑的一种或多种的混合物。

8.如权利要求4所述的一种高压互感器法兰加工用机床,其特征在于,所述抗氧剂为二苯胺、双十二碳醇酯、双十四碳醇酯和双十八碳醇酯中的一种或几种的混合物。

9.如权利要求6、7或8所述的一种高压互感器法兰加工用机床,其特征在于,所述润滑脂的制备方法如下:(1)取氢氧化钙、癸二酸、壬二酸、硬脂酸、十二羟基硬脂酸、硼酸、油酸、棕榈酸和白炭黑的一种或多种,放入搅拌机中,混合搅拌,直至充分混合,得到稠化剂;

(2)取二苯胺、双十二碳醇酯、双十四碳醇酯和双十八碳醇酯中的一种或几种放入搅拌机中,混合搅拌,直至充分混合,得到抗氧剂;

(3)取聚甲基丙烯酸甲酯、聚异丁烯、正丁醇、磷酸和十二烷基苯磺酸中的一种或多种,放入搅拌机中,混合搅拌,直至充分混合,得到结构改善剂;

(4)按重量份称取基础油和稠化剂,将80%重量份基础油和全部的稠化剂一同加入反应釜中,加热搅拌反应,温度控制在135-150℃,搅拌时间为1-2小时,得到混合物A,随后静置一段时间,直至混合物A温度降至60-70℃;

(5)向混合物A中加入结构改善剂以及剩余的20%重量份的基础油,并缓慢加热、搅拌,直至温度达到90-105℃,随后再搅拌0.5-1小时,得到混合物B;

(6)向混合物B中加入抗氧剂,持续搅拌、研磨,直至混合均匀,随后经三辊机压油、过滤后,得到润滑脂成品。
