专利号: 2016103587933
申请人: 宿迁市通用机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

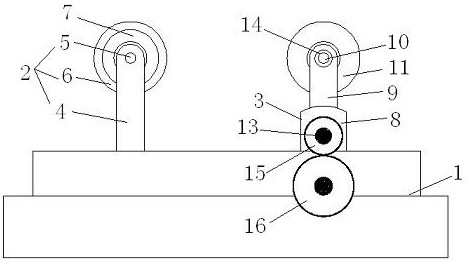

1.一种高压互感器壳体加工用抛丸机,其特征在于,所述抛丸机上设有定位翻转机构,所述定位翻转机构包括底板、从动定位杆和主动定位杆,所述底板呈方形,水平设置,所述从动定位杆包括固定杆、第一轴杆和第一滚筒,所述固定杆的下端与底板固接,第一轴杆的两端与固定杆的上端固接,第一滚筒的两端设有第一轴承,第一轴杆穿过第一轴承,将第一滚筒设置于固定杆之间,第一滚筒以第一轴杆为中轴线自由转动;

所述主动定位杆包括固定板、定位杆、第二轴杆、第二滚筒和翻转杆,所述固定板的下端与底板固接,其上设有转动轴杆,所述转动轴杆通过轴承与固定板转动连接,定位杆的下端与转动轴杆的一端固接,实现与固定板的铰接,定位杆的上端设有第二轴承,第二轴杆的两端与定位杆的上端第二轴承固接,第二滚筒与第一滚筒大小形状相同,呈圆柱形,第二轴杆与第二滚筒固接,并穿过第二滚筒所呈的圆柱形的中轴线,将第二滚筒设置于定位杆之间,第二滚筒以第二轴杆为中轴线自由转动;

所述转动轴杆的另一端设有第一齿轮,所述第一齿轮的下方设有第二齿轮,所述第二齿轮的齿口与第一齿轮的齿口契合,第二齿轮由电机带动;

所述翻转杆设置于第二轴杆的一端,并与第二轴杆同轴设置,翻转杆与电机相连。

2.如权利要求1所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述第一滚筒和第二滚筒外包覆有橡胶防滑套。

3.如权利要求1所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述第一轴承、第二轴承、第一齿轮和第二齿轮上涂覆有新型润滑脂。

4.如权利要求3所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述新型润滑脂的组成成分以重量份计,包括以下组分:基础油   60-85份;

结构改善剂 6-10份;

稠化剂   3-6份;

抗氧剂   1-2份。

5.如权利要求4所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述基础油为矿物油和合成油中的至少一种。

6.如权利要求4所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述结构改善剂为聚甲基丙烯酸甲酯、聚异丁烯、正丁醇、磷酸和十二烷基苯磺酸中的一种或多种的混合物。

7.如权利要求4所述的一种高压互感器壳体加工用抛丸机,其特征在于,所述稠化剂为氢氧化钙、癸二酸、壬二酸、硬脂酸、十二羟基硬脂酸、硼酸、油酸、棕榈酸和白炭黑的一种或多种的混合物。

8.如权利要求4所述的一种高压互感器壳体加工用抛丸机,其特征在于所述抗氧剂为二苯胺、双十二碳醇酯、双十四碳醇酯和双十八碳醇酯中的一种或几种的混合物。

9.如权利要求6、7、8所述的一种高压互感器壳体加工用抛丸机,其特征在于所述新型润滑脂的制备方法如下:(1)取氢氧化钙、癸二酸、壬二酸、硬脂酸、十二羟基硬脂酸、硼酸、油酸、棕榈酸和白炭黑的一种或多种,放入搅拌机中,混合搅拌,直至充分混合,得到稠化剂;

(2)取二苯胺、双十二碳醇酯、双十四碳醇酯和双十八碳醇酯中的一种或几种放入搅拌机中,混合搅拌,直至充分混合,得到抗氧剂;

(3)取聚甲基丙烯酸甲酯、聚异丁烯、正丁醇、磷酸和十二烷基苯磺酸中的一种或多种,放入搅拌机中,混合搅拌,直至充分混合,得到结构改善剂;

(4)按重量份称取基础油和稠化剂,将80%重量份基础油和全部的稠化剂一同加入反应釜中,加热搅拌反应,温度控制在135-150℃,搅拌时间为1-2小时,得到混合物A,随后静置一段时间,直至混合物A温度降至60-70℃;

(5)向混合物A中加入结构改善剂以及剩余的20%重量份的基础油,并缓慢加热、搅拌,直至温度达到90-105℃,随后再搅拌0.5-1小时,得到混合物B;

(6)向混合物B中加入抗氧剂,持续搅拌、研磨,直至混合均匀,随后经三辊机压油、过滤后,得到新型润滑脂成品。
