专利号: 2016103591055
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

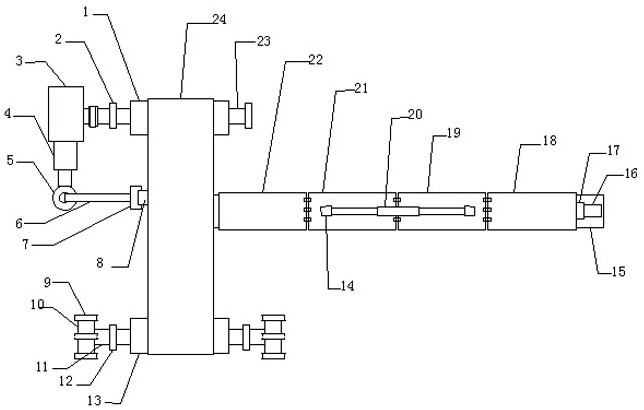

1.一种海堤大浪储能器,包括第一滚轮(1)、第一轴承架(2)、发电机(3)、第一液压缸(4)、第二液压缸(5)、浮条(6)、第一滑块(7)、第一滑轨(8)、桨叶(9)、桨轮(10)、第二滚轴(11)、第二轴承架(12)、第二滚轮(13)、第一鱼眼轴承(14)、浮台(15)、第二滑轨(16)、第二滑块(17)、第四浮板(18)、第三浮板(19)、第一双头液压缸(20)、第二浮板(21)、第一浮板(22)、第一滚轴(23)、皮带(24)、第二鱼眼轴承(25)、第二双头液压缸(26)、第三双头液压缸(27)、第三鱼眼轴承(28)和第三滑块(29),其特征是:所述第一滚轴(23)上安装第一滚轮(1),第一滚轴(23)安装在两个第一轴承架(2)上,第一滚轴(23)左侧通过联轴器与发电机(3)相连,第二滚轴(11)安装在两个第二轴承架(12)上,第二滚轮(13)安装在第二滚轴(11)上,第二滚轴(11)左右两侧各安装桨轮,桨轮上安装不止一个桨叶(9),皮带(24)套设在第一滚轮(1)和第二滚轮(13)上,发电机(3)上安装第一液压缸(4),第一液压缸(4)的活塞杆前端安装第二液压缸(5),第二液压缸(5)的活塞杆上安装浮条(6),浮条(6)右侧安装第一滑块(7),第一滑块(7)安装在第一滑轨(8)上,第一滑轨(8)安装在皮带(24)左侧,皮带(24)右侧安装浮台(15),浮台(15)上铰接安装第一浮板(22),第一浮板(22)右侧铰接安装第二浮板(21),第二浮板(21)右侧通过铰接件安装第三浮板(19),第三浮板(19)右侧铰接安装第四浮板(18),第一浮板(22)和第二浮板(21)背面各安装第二鱼眼轴承(25),第二双头液压缸(26)左右两侧各安装在第二鱼眼轴承(25)上,第二浮板(21)和第三浮板(19)的铰接件安装在第三滑块(29)上,第三滑块(29)安装在第二滑轨(16)上,第二滑轨(16)安装在浮台(15)上,第二浮板(21)和第三浮板(19)上各安装第一鱼眼轴承(14),第一双头液压缸(20)左右两侧各安装在第一鱼眼轴承(14)上,第三浮板(19)和第四浮板(18)背面各安装第三鱼眼轴承(28),第三双头液压缸(27)左右两侧分别安装在第三鱼眼轴承(28)上,第四浮板(18)右端铰接安装在第二滑块(17)上,第二滑块(17)安装在第二滑轨(16)上。

2.根据权利要求1所述的一种海堤大浪储能器,其特征是:所述第一液压缸(4)、第二液压缸(5)均为防腐油缸。

3.根据权利要求1所述的一种海堤大浪储能器,其特征是:所述第一双头液压缸(20)、第二双头液压缸(26)和第三双头液压缸(27)均为防腐油缸。
