1.一种棒状Yb2Si2O7粉体的制备方法，其特征在于，包括以下步骤：

1)取Yb(NO)3·6H2O，溶于水中，配成浓度为0.05～0.1mol/L的溶液A；按照Yb(NO)3·

6H2O：正硅酸乙酯：无水乙醇＝1：(0.8～1.2)：(2.5～4)的摩尔比，取正硅酸乙酯和无水乙醇，然后将正硅酸乙酯和无水乙醇加入溶液A中，得到混合液，再加入混合液体积1％～3％的浓度为2mol/L的稀盐酸，充分搅拌均匀，制得溶液B；

2)将溶液B在300～500W，60～100℃的条件下，微波水热反应1～3h，冷却至室温，制得湿凝胶，将湿凝胶干燥，制得粉体A；将粉体A在200～400℃下预烧处理，冷却至室温，制得粉体B；

微波水热反应是将溶液B置于微波消解罐中，控制填充比为30％～50％，再将微波消解罐置于微波水热仪中进行反应；

3)按照Na2MoO4·2H2O：NaCl＝1：(1～5)的质量比，取Na2MoO4·2H2O和NaCl，充分混合后研磨得到复盐，按照粉体B：复盐＝1：(1～3)的质量比，将粉体B和复盐混合后，于750～800℃下反应1～3h，制得粉体C；

4)将粉体C加水溶解后，离心处理，然后经洗涤、干燥，制得棒状Yb2Si2O7粉体。

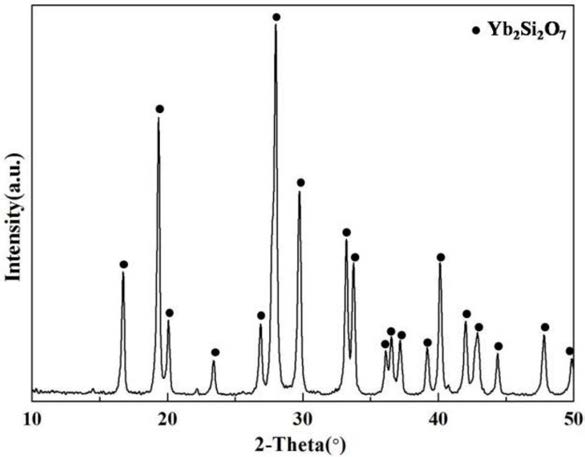

2.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤1)所述充分搅拌均匀是充分搅拌1～3h。

3.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤2)所述干燥，是将湿凝胶在60～80℃下，干燥6～10h。

4.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤2)是将粉体A置于坩埚中，然后将坩埚放入马弗炉中进行预烧处理，预烧处理时间为1～3h。

5.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤4)所述离心式在8000～9000r/min下，离心10～15min。

6.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤4)所述洗涤是依次用3～5mol/L HNO3、蒸馏水及无水乙醇各洗涤1～3次。

7.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，步骤4)所述干燥是在60～80℃下，干燥1～3h。

8.根据权利要求1所述的棒状Yb2Si2O7粉体的制备方法，其特征在于，所用Yb(NO)3·

6H2O、正硅酸乙酯、Na2MoO4·2H2O和NaCl均为分析纯。
