专利号: 2016103679066
申请人: 德清县鑫宝蔬果专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

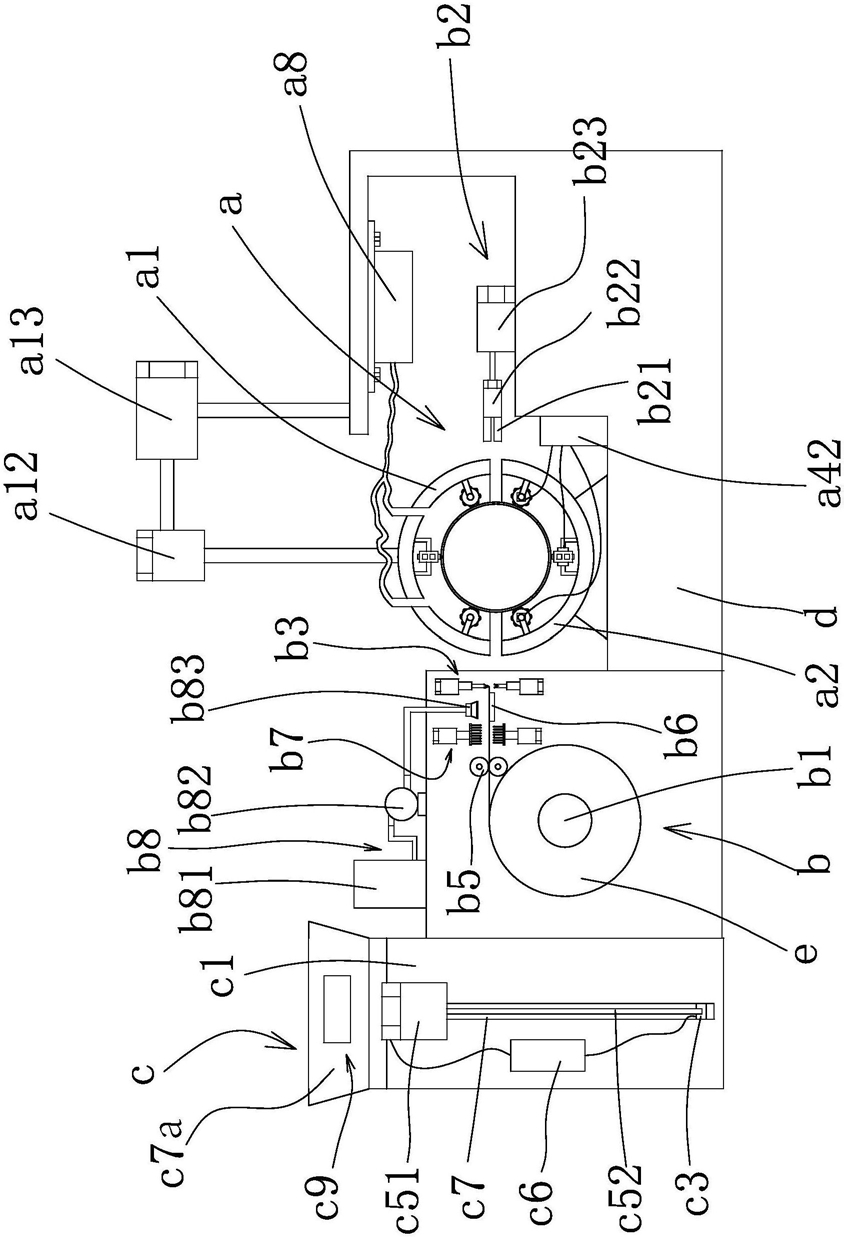

1.一种果蔬包覆保鲜机,包括机箱(d),所述的机箱(d)上设有包膜机构(a),其特征在于,所述的包膜机构(a)包括分别具有开放式内腔(1)且对称设置的第一罩体(a1)和第二罩体(a2),当第一罩体(a1)和第二罩体(a2)靠近时两个内腔(1)组成用于包覆果蔬(2)的包覆工位(a3),所述的第一罩体(a1)的内腔(1)中设有第一滚动组件,所述的第二罩体(a2)的内腔(1)中设有第二滚动组件,所述的第二滚动组件上设有驱动第二滚动组件转动进而带动包覆工位(a3)内的果蔬(2)滚动的驱动装置,所述的第一罩体(a1)上设有能够将果蔬从升降送料机构(c)转移至包覆工位(a3)的驱动组件,所述的机箱(d)上设有能够将薄膜拉取至包覆工位(a3)用于包覆果蔬的果蔬透气薄膜拉取切断组件(b),所述的果蔬透气薄膜拉取切断组件(b)上设有对薄膜进行打孔的打孔组件(b7),所述的机箱(d)上设有能够对薄膜用于包覆果蔬一侧加水的加湿装置(b8),所述的升降送料机构(c)上设有将果蔬包围的挡罩(c7),所述的挡罩(c7)内设有灭菌结构(c8),所述的挡罩(c7)上设有能够对挡罩(c7)内的果蔬进行加湿的加湿组件(c9)。

2.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述的第一滚动组件包括至少一个设置于第一罩体(a1)内腔(1)中的第一滚轮(a11),所述的第二滚动组件包括至少一个设置于第二罩体(a2)内腔(1)中的第二滚轮(a21),所述的驱动装置包括能够驱动第二滚轮(a21)转动的驱动电机(a41),所述的驱动电机与设置于第二罩体(a2)外侧的驱动控制器(a42)相连接。

3.根据权利要求2所述的果蔬包覆保鲜机,其特征在于:所述的第一滚轮(a11)和第二滚轮(a21)的周向表面均设置有至少一个柔性橡胶垫(a5)。

4.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述第一罩体(a1)设置于第二罩体(a2)的正上方,所述的第一罩体(a1)上连接有设置于机箱(d)上的驱动组件,所述的第二罩体(a2)固定设置于机箱(d)上。

5.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述的第一罩体(a1)上设有至少一个与第一罩体(a1)的内腔(1)相连通的抽气通道(a6),所述的抽气通道(a6)通过连接管(a7)与抽气装置(a8)相连接。

6.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述的果蔬透气薄膜拉取切断组件(b)包括设置于包膜机构(a)一侧的卷绕有薄膜(e)的放卷辊(b1),包膜机构(a)另一侧设有能够抓取薄膜(e)并朝远离放卷辊(b1)一侧拉取的抓拉结构(b2),所述的抓拉结构(b2)和放卷辊(b1)之间设有薄膜切断结构(b3),所述的薄膜切断结构(b3)包括能够使得切断后的薄膜具有向薄膜外侧弯折的切边(e1)的刀片组件(b4),所述的打孔组件(b7)设置于放卷辊(b1)和刀片组件(b4)之间。

7.根据权利要求6所述的果蔬包覆保鲜机,其特征在于:所述的刀片组件(b4)包括位于薄膜下方的且呈上端小下端大的棱形刀片(b41),棱形刀片(b41)与能够控制棱形刀片(b41)竖直运动的第一切断气缸(b42)相连接,薄膜的上方设有顶座(b43),所述的顶座上开设有与棱形刀片(b41)吻合的刀片槽(b44),所述的顶座(b43)与能够控制顶座(b43)竖直运动的第二切断气缸(b45)相连接。

8.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述的升降送料机构(c)包括储存箱(c1),所述的储存箱(c1)具有上端呈开放式的腔体(c2),所述的储存箱(c1)内设有用于托承果蔬的升降板(c3),所述的升降板(c3)与果蔬接触的一面设有重量传感器(c4),所述的升降板(c3)与能够间隙性驱动升降板(c3)在储存箱(c1)内升降运动的送料升降结构(c5)相连接,所述的送料升降结构(c5)通过PLC控制器(c6)与重量传感器(c4)控制连接,所述的挡罩(c7)为上大下小的圆台形套筒,所述的灭菌结构(c8)包括至少一个设置于挡罩(c7)内的紫外线灯管(c81),所述的紫外线灯管(c81)为设置于挡罩(c7)内表面的环形灯管,所述的加湿组件(c9)包括至少一个设置于挡罩(c7)外侧的超声波加湿器(c91),所述的超声波加湿器(c91)上的连接有穿过挡罩(c7)延伸至挡罩(c7)的水汽输送管(c92),所述的水汽输送管(c92)设置于挡罩(c7)的上端。

9.根据权利要求8所述的果蔬包覆保鲜机,其特征在于:所述的储存箱(c1)的至少一侧面上开设有竖直设置的槽体(c7),所述的送料升降结构(c5)包括设置于具有槽体(c7)一侧面外侧的送料气缸(c51),所述的送料气缸(c51)通过一端穿过槽体(c7)的弯杆(c52)与升降板(c3)相连接。

10.根据权利要求1所述的果蔬包覆保鲜机,其特征在于:所述的打孔组件(b7)包括上下对称设置于被拉伸薄膜两侧的第一针板(b71)和第二针板(b72),所述的第一针板(b71)靠近薄膜一侧设有第一针体(b711),另一侧设有能够驱动第一针板(b71)竖直运动的第一打孔升降气缸(b712),所述的第二针板(b72)靠近薄膜一侧设有第二针体(b721),另一侧设有能够驱动第二针板(b72)竖直运动的第二打孔升降气缸(b722),所述的第一针体(b711)和第二针体(b721)在竖直方向上相间设置。
