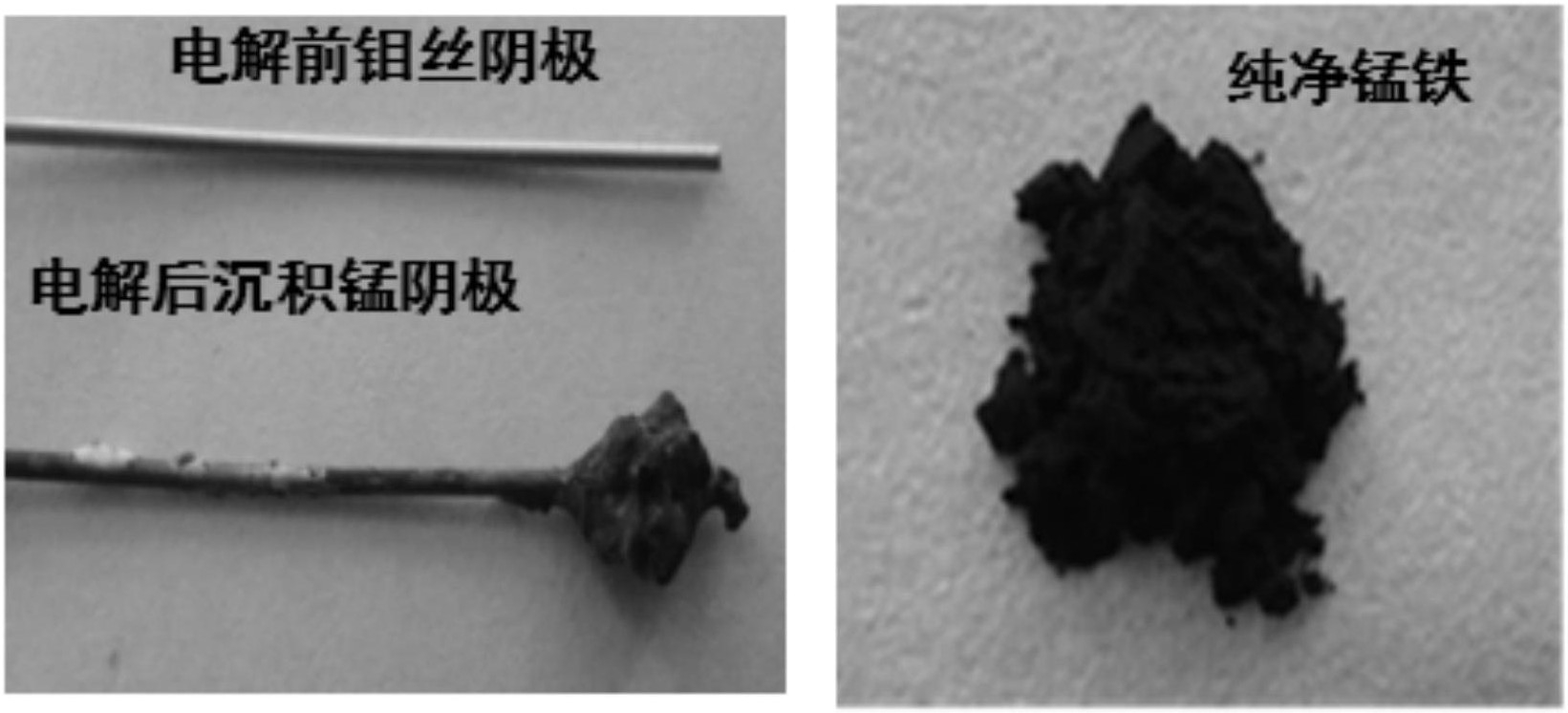

1.一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,以碳素铁合金作为阳极,以高熔点金属材料作为阴极,以氧化铝刚玉坩埚作为电解槽,电源为直流稳压电源,在氩气气氛保护下以熔融盐为电解质,电解温度为500℃~1200℃,电解电压为0.2~1.2V,电解时间1~60小时;电解结束后,将阳极材料取出,进行水洗、酸洗、再水洗、最后烘干处理,得到碳化物衍生碳;将阴极沉积的纯净铁合金取出,在电炉内重熔后浇铸,得到纯净铁合金。
2.如权利要求1所述的一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,所述碳素铁合金为工业级的高碳锰铁、高碳铬铁或高碳钒铁。
3.如权利要求1所述的一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,所述碳素铁合金采用快速冷却浇铸成棒状或板状。
4.如权利要求1所述的一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,所述碳素铁合金采用缓慢冷却凝固成棒状或板状。
5.如权利要求1所述的一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,所述高熔点金属材料为钨或钼。
6.如权利要求1所述的一种以碳素铁合金为原料同时制备纯净铁合金与碳化物衍生碳的方法,其特征在于,所述熔融盐为氯化钠和氯化钾的混合物。
