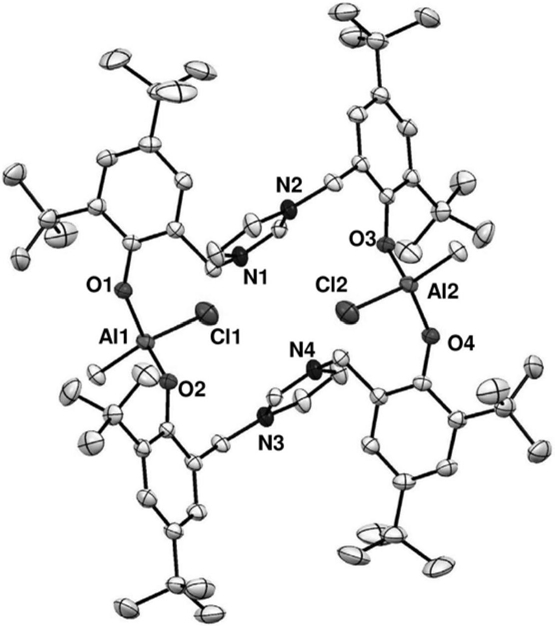

1.一类双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2，其结构如式为：

。

2.根据权利要求1所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2，其特征在于：含氮杂环配体L为双亚甲基苯酚-氮杂环卡宾盐酸盐。

3.根据权利要求1和权利要求2所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物，其特征在于：R1选自氢，叔丁基，苯基；R2选自氢，叔丁基；R3选自甲基，乙基，异丙基，甲氧基。。

4.根据权利要求1～3所述的双亚甲基苯酚-氮杂环卡宾盐酸盐配体L，其制备方法如下：

乙二胺与水杨醛或取代水杨醛按1：2～2.5摩尔比例混合后，加入催化剂量的对甲基苯磺酸(10mg～50mg)，在乙醇溶剂中回流反应10-18小时。反应后冷却至室温，过滤得到黄色固体二亚胺。将黄色固体二亚胺溶于甲醇和二氯甲烷混合溶剂中(甲醇和二氯甲烷体积比为0.5～1.5：1)，加入4～10当量硼氢化钠，室温反应6-18小时。然后加水淬灭过量硼氢化钠，分液，有机相干燥，过滤，除去溶剂得到浅黄色固体二胺。将所得二胺溶于乙酸乙酯(50～200mL)，加入20～80mL盐酸，反应2小时。减压除去溶剂，加入50～200mL原甲酸三乙酯，回流反应10-18小时。减压除去溶剂既得到双亚甲基苯酚-氮杂环卡宾盐酸盐配体。

5.根据权利要求1～3所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2，其制备方法如下：将双亚甲基苯酚-氮杂环卡宾盐酸盐配体溶于30-100mL无水溶剂中，加入

1.0～1.5当量烷基铝，氮气保护下室温搅拌12～24小时，减压除去溶剂，用不良溶剂洗涤三次，得到相应的金属铝化合物。

6.根据权利要求5所述的方法，权利要求1所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2制备时，其特征在于：烷基铝为AlR3，配体双亚甲基苯酚-氮杂环卡宾盐酸盐和烷基铝的摩尔比为1：1.0～1.5，优选1：1。

7.根据权利要求5所述的方法，反应所用的无水溶剂取自苯、甲苯、二甲苯、正己烷、正戊烷、正庚烷、环己烷、四氢呋喃，优选为四氢呋喃；不良溶剂选自正己烷、正戊烷、正庚烷、环己烷，优选正己烷；反应温度范围为-78～80℃，优选为20℃；反应时间为12～24小时，优选16小时。

8.权利要求1所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2的应用，其特征在于，用于催化丙交酯、乙交酯、丁内酯、戊内酯、己内酯、庚内酯、辛内酯，优选己内酯和丙交酯。

9.根据权利要求8所述的应用，其特征在于，以权利1所述的双亚甲基苯酚-氮杂环卡宾络合金属铝化合物(LAlMeCl)2为催化剂，在0～120℃，优选60℃，催化己内酯、丙交酯聚合，聚合时催化剂与内酯的摩尔比为1：50～10000，优选1：250；聚合时间1～72小时，优选48小时；聚合溶剂选自苯、甲苯、正己烷、四氢呋喃和二氯甲烷，优选四氢呋喃。

10.根据权利要求8所述的应用，其特征在于，引发聚合时可加入甲醇、乙醇、异丙醇、正丁醇、乙二醇、丙三醇、苄醇作为引发剂，优选为苄醇。引发剂与催化剂铝金属的摩尔比为0～20：1，优选为1：1。
