1.一种水合硼酸钙微球的制备方法，包括以下步骤：(1)将钙盐、碱源和水混合，得到混合浆液；所述钙盐中Ca2+和碱源中OH-的摩尔比为1:2～4；

(2)将所述步骤(1)得到的混合浆液与表面活性剂混合，得到混合溶液；所述表面活性剂为柠檬酸、柠檬酸钠、乙二胺四乙酸二钠和乙二胺四乙酸中的一种或多种；

(3)将所述步骤(2)得到的混合溶液与硼源混合，水热反应得到水合硼酸钙微球；所述水热反应的温度为150～210℃，水热反应的压力为0.12～0.23MPa，水热反应的时间为1～

24h。

2.根据权利要求1所述的制备方法，其特征在于，所述步骤(2)中表面活性剂的摩尔量为所述钙盐中Ca2+摩尔量的1.6～50％。

3.根据权利要求1所述的制备方法，其特征在于，所述步骤(3)中硼源中的B与所述钙盐

2+

中Ca 的摩尔比为1:2～4。

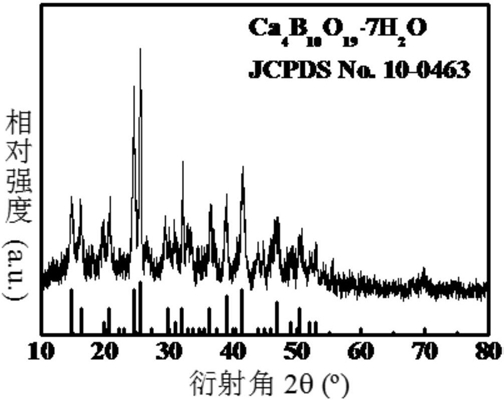

4.权利要求1～3任意一项所述制备方法制备的水合硼酸钙微球，由纳米片组装而成，所述水合硼酸钙微球的粒径为6～15μm。

5.一种无水硼酸钙微球的制备方法，其特征在于，将权利要求4所述水合硼酸钙微球进行焙烧，得到无水硼酸钙微球。

6.根据权利要求5所述的制备方法，其特征在于，所述焙烧的温度为650～750℃，所述焙烧的时间为1～12h。

7.权利要求5或6所述制备方法制备的无水硼酸钙微球，所述无水硼酸钙微球的粒径为

9～16μm。
