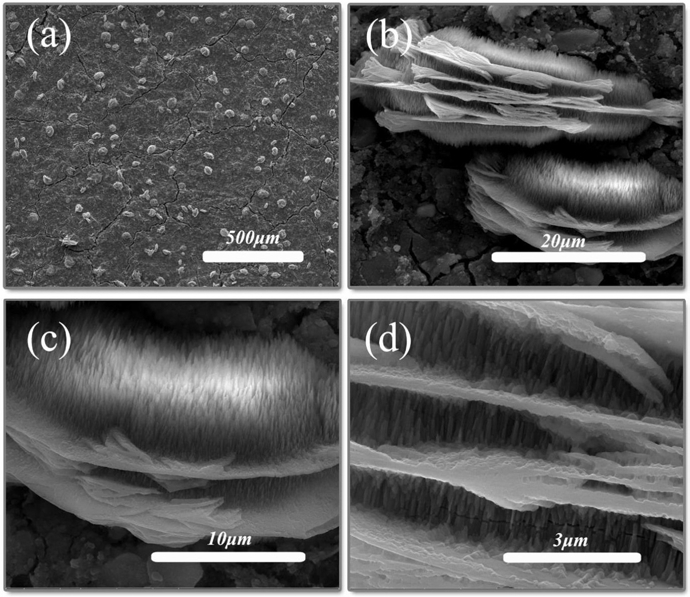

1.一种氧化钛柱状阵列/二维层状碳化钛电极材料，其特征在于，有序排布的纳米氧化钛柱状阵列分布在片层之间。

2.基于权利要求1所述的一种氧化钛柱状阵列/二维层状碳化钛电极材料制备方法，其特征在于，该方法包括以下步骤：步骤一，将Ti3C2纳米粉体、导电碳黑和粘结剂PTFE按照质量比为(80-90):(5-15):(5-

10)的比例混合后，并不断搅拌形成均与的浆料；将上述浆料擀成厚度为75±5μm的薄膜，并切成1cm*2cm，然后粘在面积同样大小的泡沫镍上，随后放入真空干燥箱中，120℃下干燥

12h；最后，将干燥好的电极片在压机下，20Mpa保压1min中，即得到Ti3C2电极；

步骤二，将步骤一得到的Ti3C2电极在1M KOH-6M KOH电解液中浸润处理2h-24h，使电解液离子与电极活性材料充分润湿；

步骤三，以Pt片为对电极，Ag/Ag/3 M KCl为参比电极，步骤二的产物Ti3C2为工作电极，在1M-6M的KOH电解液中，进行阴极极化处理，得到一种氧化钛柱状阵列/二维层状碳化钛电极材料。

3.根据权利要求2所述的一种氧化钛柱状阵列/二维层状碳化钛电极材料制备方法，其特征在于，所述的步骤三中的电化学阴极极化处理电流设置成0.1mA cm-1–0.8mA cm-1。

4.根据权利要求2所述的一种氧化钛柱状阵列/二维层状碳化钛电极材料制备方法，其特征在于，所述的步骤三中的电化学阴极极化处理时间设置成10s-100s。

5.根据权利要求1或2所述的一种氧化钛柱状阵列/二维层状碳化钛电极材料的应用，其特征在于，能够作为电极材料应用在电化学电容器上。

6.根据权利要求2所述的一种氧化钛柱状阵列/二维层状碳化钛电极材料制备方法，其特征在于，该方法包括以下步骤：步骤一，将Ti3C2纳米粉体、导电碳黑和粘结剂PTFE按照质量比为80:15:5的比例混合后，并不断搅拌形成均与的浆料；将上述浆料擀成75μm薄膜，并切成1cm*2cm，然后粘在面积同样大小的泡沫镍上，随后放入真空干燥箱中，120℃下干燥12h；最后，将干燥好的电极片在压机下，20Mpa保压1min中，即得到Ti3C2电极；

步骤二，将步骤一得到的Ti3C2电极在6M的KOH电解液中浸润处理24h，使电解液离子与电极活性材料充分润湿，有利于阴极极化过程的实现；

步骤三，以Pt片为对电极，Ag/Ag/3 M KCl为参比电极，步骤二的产物Ti3C2为工作电极，在6M的KOH电解液中，进行阴极极化处理；

所述的步骤三中的电化学阴极极化处理电流设置成0.6mAcm-1；

所述的步骤三中的电化学阴极极化处理时间设置成50s。
