专利号: 2016103789583
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

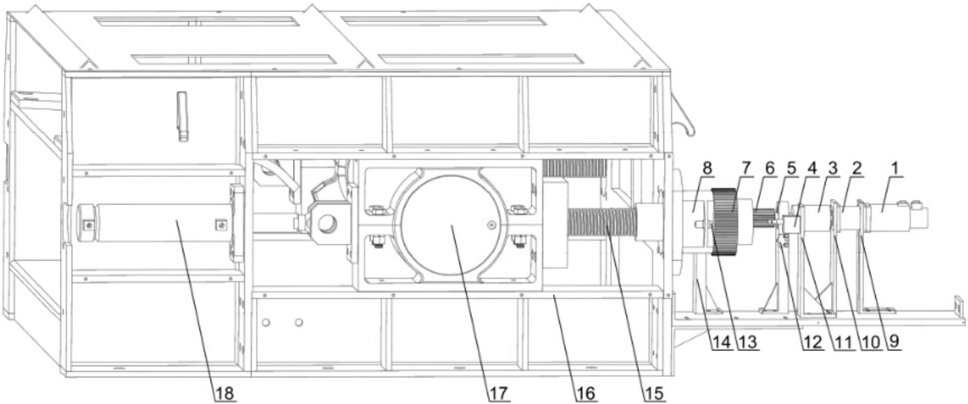

1.一种用于刮板机机尾的链条张力调节装置,其特征在于,包括本体以及设置在本体上的伸缩机构、轴承座、连接杆和锁紧机构,其中,伸缩机构、轴承座、连接杆依次连接,伸缩机构带动轴承座移动来调节链条的张力,并通过锁紧机构对轴承座一侧的连接杆进行自动锁紧或松开;

所述伸缩机构选用液压缸,液压缸的活塞杆与轴承座的一侧固定连接;

所述连接杆选用丝杠;

所述锁紧机构包括伺服电机、减速器、齿轮轴和锁紧螺母,伺服电机与减速器传动连接,减速器与齿轮轴的一端传动连接,齿轮轴的另一端与锁紧螺母外螺纹连接,锁紧螺母与丝杠一端内螺纹连接。

2.如权利要求1所述的用于刮板机机尾的链条张力调节装置,其特征在于,在减速器与齿轮轴之间还连接有扭矩限制器。

3.如权利要求1所述的用于刮板机机尾的链条张力调节装置,其特征在于,所述本体上还设置有支撑件,丝杠一端贯穿支撑件后与锁紧螺母内螺纹连接,在支撑件上设置有接近开关。

4.如权利要求2所述的用于刮板机机尾的链条张力调节装置,其特征在于,所述锁紧机构还包括轴承支座,轴承支座的顶端安装有轴承,齿轮轴的一端贯穿轴承后与扭矩限制器连接,轴承支座上设有行程开关。

5.如权利要求1所述的用于刮板机机尾的链条张力调节装置,其特征在于,所述锁紧机构还包括位移传感器支撑座,在位移传感器支撑座上设置有位移传感器,位移传感器与丝杠处于同一水平线上。

6.一种如权利要求1-5任一项所述的用于刮板机机尾的链条张力调节装置的使用方法,包括以下步骤,当需要对刮板机链条紧链时,液压缸驱动活塞杆伸出推动轴承座移动,轴承座移动的过程中带动丝杠移动,当液压缸的行程值和液压缸内的油压达到规定值时,停止对液压缸的供油;此时伺服电机启动,带动锁紧螺母转动,锁紧螺母的转动实现对丝杠的锁紧;通过接近开关测量锁紧螺母与支撑件之间的距离SX,若SX>Slimit时,伺服电机继续运行,当SX=Slimit时,锁紧螺母锁紧到位,此时伺服电机停止运行,其中,Slimit为锁紧螺母与支撑件的最小间距;

当需要对刮板机链条松链时,伺服电机启动,带动锁紧螺母转动,锁紧螺母的转动实现对丝杠的松开;然后,液压缸驱动活塞杆缩回拉动轴承座移动且丝杠移动的距离满足位移传感器的预设值,最终实现刮板机链条的松链。

7.一种刮板运输机,包括权利要求1-5任一项所述的用于刮板机机尾的链条张力调节装置。
